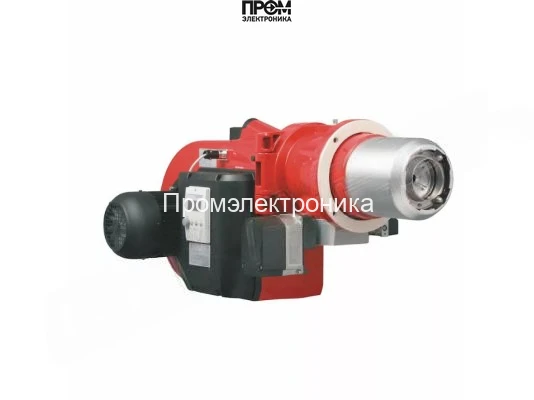

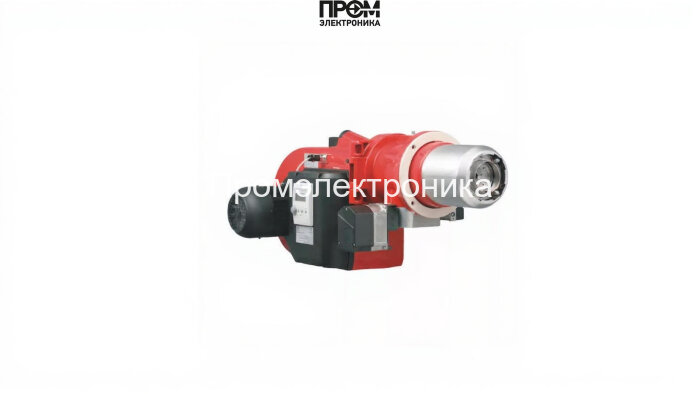

Газовая горелка Weishaupt G 50/1‑B (DN125, исп. 3LN) — техническое описание

Техническое описание предназначено для специалистов по выбору, монтажу и обслуживанию промышленных газовых горелок. Горелка Weishaupt G 50/1‑B выполнена в прогрессивном LowNOx исполнении и рассчитана на эксплуатацию в промышленных котельных и технологических установках с мощностью от 450 до 3500 кВт. Описание содержит конструктивные элементы, ключевые параметры и рекомендации по эксплуатации с учётом современных требований SEO 2026 года: корректная семантика, структурированность и полнота технической информации.

Конструктивные элементы и состав горелки

• Топливный насос — обеспечивает стабильную подачу газа в системе модуляции, адаптирован под рабочие давления от −2 до 20 мбар.
• Топочный автомат (блок управления) — цифровой контроллер с eBus-интерфейсом для интеграции в ProGraf NT, реализует функции модуляции и защиты.
• Датчик пламени — фотодатчик/ионный датчик для контроля устойчивости горения и сигнализации при сбоях.
• Трансформатор розжига — высоковольтный блок для питания электродов при холодном старте.
• Электроды — система поджига и контроля искрообразования, выполненная для надёжного зажигания пламенной трубы длиной 380 мм.
• Реле давления — контролирует подачу топлива и аварийные ситуации по давлению в газовой сети.
• Форсунки — комплект регулировочных форсунок для точной дозировки газа в модулях модуляции и ступенчатой работы.
• Сервопривод — исполнительный механизм для регулировки заслонок воздуха и дозирующих клапанов.
• Клапан (двойной электромагнитный DMV класса A) — обеспечивает ступенчатую и модулирующую подачу топлива с высокой герметичностью.

Ключевые технические характеристики

• Мощность: 450–3500 кВт (регулировка 550–4000 кВт)
• Номинальный диаметр: DN125
• Питающее напряжение: 380 В, электродвигатель 11 кВт, класс IP54
• Длина пламенной трубы: 380 мм
• Вес: 235 кг; габариты: 157.7×82×73 см
• Противодавление допускается в диапазоне от −2 до 20 мбар

Эксплуатация и обслуживание

• Плановая проверка датчика пламени и электродов при любом сервисном вмешательстве.
• Технический контроль реле давления и герметичности клапанов после монтажа и при смене режимов.
• Смазка и балансировка вентилятора, проверка сервоприводов и состояния форсунок не реже одного раза в год.
• Обновление ПО блока управления и проверка параметров модуляции при адаптации к новому топливу.

Weishaupt G 50/1‑B — готовое промышленное решение для систем, где требуются низкие выбросы NOx, высокая надёжность компонентов и точная цифровая модуляция мощности. В составе горелки перечисленные выше узлы — топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды — формируют комплексную систему обеспечения безопасного и экономичного горения.
