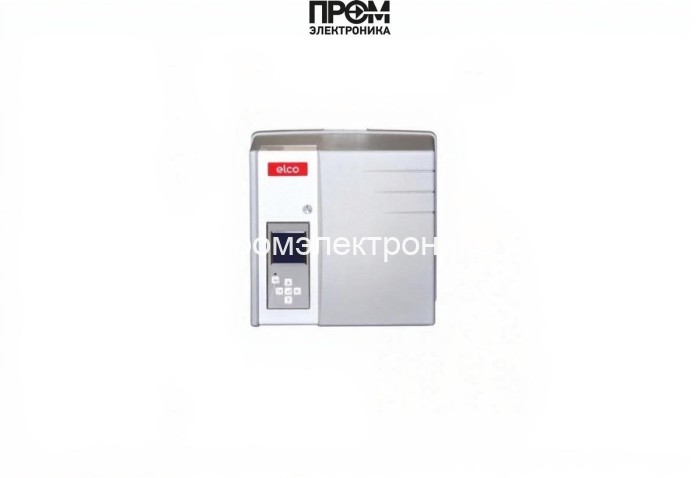

Газовая горелка Elco VG 2.120 M E KN

Техническое описание газовой горелки Elco VG 2.120 M E KN

Elco VG 2.120 M E KN — электронномодулируемая двухступенчатая газовая горелка диапазона 40–120 кВт, разработанная для промышленных и коммунальных котлов с требованием стабильного, экономичного и экологичного горения. Конструкция оптимизирована под современные правила энергоэффективности и минимизации выбросов (NOx), обеспечивает простую интеграцию в каскадные схемы и удалённый мониторинг через Modulo/REMOTE SOLUTION.

Ключевые технические параметры

• Мощность: 40–120 кВт; высокая точность модуляции мощности;
• Электропитание: 220 В; электродвигатель вентилятора 130 Вт; потребляемая мощность 239 Вт;
• Защита: IP21; уровень шума 62 дБ; рабочая температура 0–60 °C;
• Габариты: 51.8×33.1×32.5 см; масса 25 кг; противодавление газа 0–2.78 мбар;
• Соответствие стандартам: EN 676 и директивам ЕС для газового оборудования.

Конструкция: основные узлы и функциональные элементы

Горелка содержит набор типовых и специализированных компонентов, обеспечивающих надёжное управление подачей топлива, розжиг, контроль пламени и безопасность:

• Топливный насос — обеспечивает стабильное и дозированное подачу газовой смеси (в составе газовой арматуры);
• Датчик пламени — оптический/ионный модуль для мгновенного определения горения и блокировки при его отсутствии;
• Топочный автомат — электронный контроллер Modulo, управляющий последовательностью розжига, модуляцией и диагностикой;
• Трансформатор розжига — высоковольтный блок для формирования искрового розжига электродов;
• Реле давления — контролирует давление воздуха/топлива и блокирует работу при отклонениях от заданных параметров;
• Форсунки — сопловая группа, обеспечивающая оптимальное распыление и распределение газов в пламени;
• Сервопривод — управляет положением дроссельных органа и клапанов для точной модуляции воздух/газ;
• Клапан (газовый) — многоуровневая газовая арматура с системой блокировки и контролем герметичности;
• Электроды — обеспечивает устойчивый розжиг и устойчивость искрового разряда при любых температурных условиях.

Функциональные преимущества и интеграция

• Точная модуляция мощности и автоматическое соотношение газ/воздух для минимизации расхода топлива;
• Диагностика и журнал ошибок в контроллере Modulo сокращают время поиска неисправностей и техобслуживания;
• Удалённый доступ REMOTE SOLUTION позволяет выполнять настройку и мониторинг без демонтажа горелки;
• Модульная конструкция упрощает замену форсунок, электродов, трансформатора розжига и сервопривода;
• Наличие реле давления и датчика пламени обеспечивает многоуровневую систему безопасности при эксплуатации.

Рекомендации по эксплуатации и обслуживанию

• Регулярно проверять герметичность клапанов и состояние форсунок; чистка пламенной трубы и сопловой группы — по регламенту;
• Проверять работу датчика пламени и трансформатора розжига при каждом техническом обслуживании;
• Контролировать журнал ошибок Modulo и показания реле давления для предотвращения аварийных режимов;
• Использовать оригинальные запасные части для сохранения параметров модуляции и безопасности.

Elco VG 2.120 M E KN — решение для объектов, где приоритетом являются точность управления горением, экономия топлива и соответствие современным экологическим требованиям. Конструктивная связка из насосной/арматурной части, системы розжига и электронного управления обеспечивает долговременную и безопасную эксплуатацию в промышленной среде.
