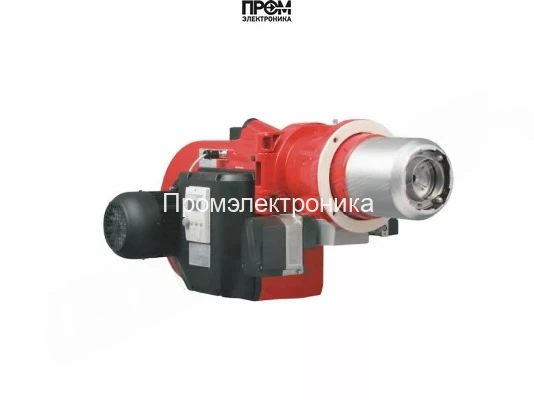

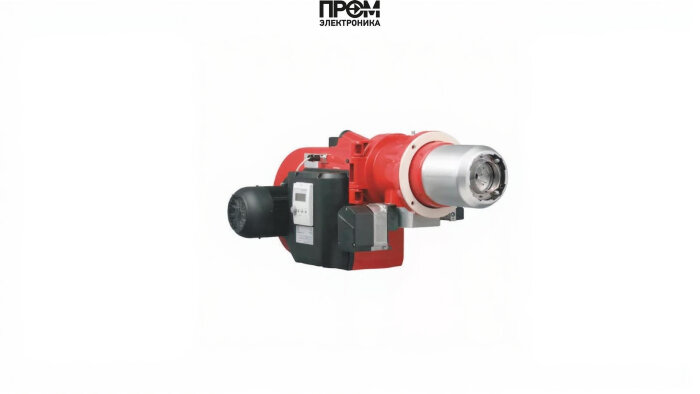

Газовая горелка Weishaupt G 50/1-B, DN100, исп. 3LN

Газовая горелка Weishaupt G 50/1‑B, DN100, исп. 3LN — техническое описание

Представленная горелка Weishaupt G 50/1‑B сконструирована для промышленного применения с требованием высокой надёжности, точной модуляции и минимальных эмиссий. Конструкция ориентирована на долговременную эксплуатацию при переменных тепловых нагрузках (диапазон 450–3500 кВт) и обеспечивает соответствие классу LowNOx 3 по EN 676. Ниже приведено структурированное техническое описание ключевых узлов и функциональных блоков, необходимых для проектирования, монтажа и сервисного обслуживания.

Ключевые функциональные узлы

• Топливный насос — обеспечивает стабильную подачу газа в систему дозирования, компенсирует перепады давления в магистрали и гарантирует равномерную работу форсунок при модуляции.
• Датчик пламени — современные оптоэлектронные или ионизационные датчики для контроля наличия пламени, интегрированные в систему безопасности менеджера горения.
• Топочный автомат — электронный модуль управления (W‑FM100), реализующий алгоритмы последовательности розжига, модуляции и аварийных блокировок с интерфейсами eBus/CAN.
• Трансформатор розжига — высоковольтный блок для формирования искры на электроды при старте, рассчитан на промышленные циклы включения/выключения.
• Реле давления — контрольные элементы для защиты при превышении/падении давления, обеспечивают автоматическую остановку топлива при отклонениях от рабочего диапазона (-2…20 мбар).
• Форсунки — комплект сменных распылителей и дозирующих элементов, оптимизированных для природного газа типов E и LL с возможностью адаптации под специальные смеси.
• Сервопривод — точный привод для воздушных заслонок и газового дросселя, реализует электронную модуляцию со скоростным управлением и обратной связью по положению.
• Клапан — двойная ступень газовой арматуры (DMV класса A) с электромагнитными запорными элементами и системой контроля герметичности.
• Электроды — комплекты розжига и контроля ионизации, устойчивые к термическим и механическим нагрузкам, легко заменяемые при ТО.

Технические особенности и эксплуатация

• Номинальный диаметр DN100, пламенная труба 380 мм, питание 380 В, электродвигатель 11 кВт.
• Электронная модуляция мощности обеспечивает экономичный расход топлива и стабильность смеси в широком диапазоне нагрузок.
• Класс защиты IP54 и прочная моноблочная рама с шумопоглощающими материалами для промышленной установки.
• Интеграция в автоматику котельных: протоколы eBus/CAN, цифровая диагностика и логирование ошибок.

Рекомендации по обслуживанию

• Периодические проверки состояния форсунок, электродов, герметичности клапанов и корректности сигналов датчиков пламени.
• Обновление ПО топочного автомата и тесты трансформатора розжига в рамках регламентного обслуживания не реже 1 раза в год при непрерывной эксплуатации.
• Применять оригинальные комплектующие Weishaupt при замене топливного насоса, сервопривода и форсунок для сохранения параметров низкоэмиссионного горения.

Топологически и функционально Weishaupt G 50/1‑B разработана как модульная система, позволяющая адаптировать её под конкретные технологические камеры и требования по выбросам, обеспечивая при этом простоту интеграции и высокий уровень безопасности эксплуатации.
