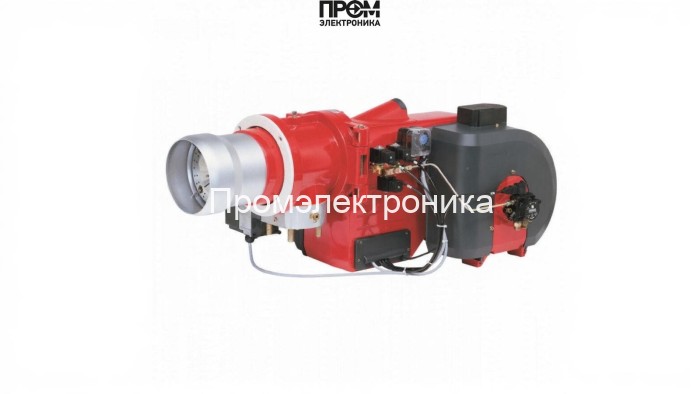

Газовая горелка Weishaupt G 40/2-A, DN65, исп. 3LN

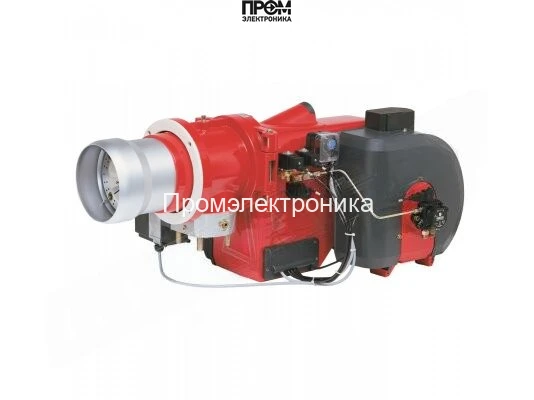

Газовая горелка Weishaupt G 40/2‑A (DN65) — техническое описание

Weishaupt G 40/2‑A (исп. 3LN, DN65) — промышленная газовая горелка модульного исполнения, предназначенная для стабильной работы в котельных и теплогенераторах с мощностью 400–2800 кВт. Конструкция оптимизирована под современные требования энергоэффективности и экологической безопасности: низкие выбросы NOx, надежная защита электрических узлов по классу IP54 и способность работать при противодавлении в топке от −2 до 14 мбар. Стандартная пламенная труба длиной 380 мм гарантирует управляемую длину факела при типоразмере DN65.

Ключевые технические параметры

• Модель: Weishaupt G 40/2‑A, исполнение 3LN, арт. 21740544
• Диапазон мощности: 400–2800 кВт
• Номинальный диаметр: DN65; длина пламенной трубы: 380 мм
• Электропитание: 380 В; электродвигатель: 7800 Вт
• Класс защиты: IP54; рабочий диапазон противодавления: −2…14 мбар
• Габариты: 148×75.5×60.7 см; масса: 161 кг

Состав основных узлов и функциональных элементов

Горелка выполнена по модульному принципу; для обеспечения надежной работы и сервисной доступности в конструкцию входят следующие основные компоненты:

• топливный насос — обеспечивает дозированную подачу газа и стабильное давление в газовой магистрали;
• датчик пламени — контролирует наличие горения и участвует в защитных сценариях выключения;
• топочный автомат (блок управления) — W‑FM100 с диагностикой, контролем этапов розжига и интеграцией в систему управления котельной;
• трансформатор розжига — формирует высоковольтные импульсы для инициирования искрового зажигания;
• реле давления — следит за давлением воздуха и участвует в блокировке при отклонениях от нормы;
• форсунки/инжекторы — обеспечивают равномерное распыление топлива в смесительной камере для полного сгорания;
• сервопривод — реализует точное позиционирование заслонок и дозирования воздуха/газа при регулировании мощности;
• клапан (двойной газовый клапан класса «А») — обеспечивает надежное перекрытие подачи топлива в аварийных и сервисных ситуациях;
• электроды — элементы воспламенения и контроля розжига с высокой устойчивостью к термическим циклам.

Особенности эксплуатации и рекомендации

• Рекомендуется регулярная проверка герметичности клапанов и состояния форсунок каждые 3–6 месяцев в зависимости от режима работы.
• Блок управления предоставляет текстовую индикацию ошибок и поддерживает интерфейсы удалённого мониторинга для интеграции в SCADA/СКС.
• Для сохранения КПД и минимизации выбросов NOx важно поддерживать чистоту смесительной головки и фильтров в газовой магистрали.

Weishaupt G 40/2‑A — решение для промышленных объектов, где критичны надежность розжига, точность дозирования топлива и долговечность основных узлов при минимальных эксплуатационных затратах.
