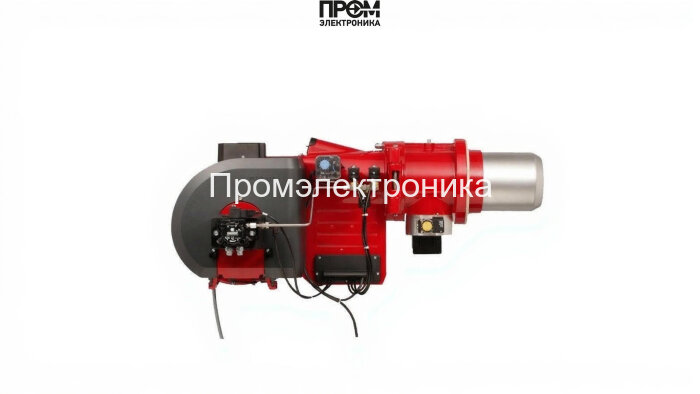

Газовая горелка Weishaupt G 30/2‑A, DN100, исп. 3LN — техническое описание и состав

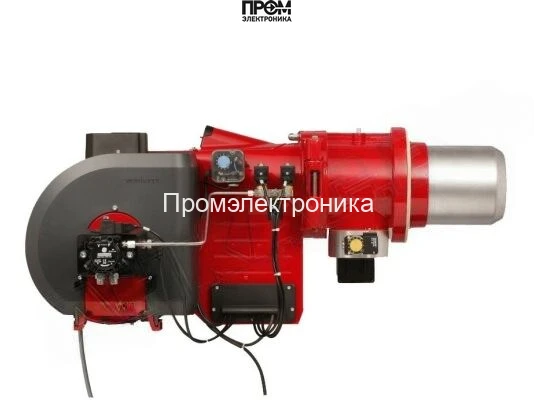

Газовая горелка Weishaupt G 30/2‑A (исполнение 3LN, DN100) — промышленный модулируемый агрегат для котлов мощностью 300–2000 кВт, разработанный с упором на низкие выбросы (LowNOx) и интеграцию в АСУ ТП. Конструкция оптимизирована для надежной эксплуатации при противодавлении камеры сгорания от −2 до 12 мбар и питается от сети 380 В. Корпус и компоненты рассчитаны на интенсивную эксплуатацию в промышленных условиях: электродвигатель 4500 Вт, длина пламенной трубы 366 мм, масса 146 кг.

Ключевые особенности

• Модулируемая регулировка мощности 300–2000 кВт для точного соответствия тепловой нагрузке.
• LowNOx‑головка с оптимизированным газовоздушным смешением для соответствия экологическим требованиям (EN 676).
• Интегрируемая автоматика W‑FM100 с eBus/CAN для дистанционного мониторинга и управления.
• Конструкция для эксплуатации при повышенном противодавлении; фланцевое присоединение DN100.

Состав и функциональные узлы (основные детали)

• Топливный насос — обеспечивает стабильную подачу газа/смеси и поддерживает требуемое давление в газовой магистрали при изменениях расхода.
• Датчик пламени — контролирует наличие и качество пламени, передаёт сигнал в топочный автомат для обеспечения безопасности.
• Топочный автомат (менеджер горения) — реализует логику розжига, контроля горения и аварийных блокировок; поддерживает модуляцию и связь с верхним уровнем управления.
• Трансформатор розжига — формирует высоковольтный импульс для воспламенения газовоздушной смеси через электроды.
• Реле давления — контролирует допустимые пределы давления воздуха/газа и предотвращает работу при аварийных условиях.
• Форсунки — обеспечивают точную дозировку топлива и настройку факела для эффективного сгорания LowNOx.
• Сервопривод — управляет положением воздушной заслонки и газового дросселя для связанной регулировки подачи воздуха и топлива.
• Клапан (двойной электромагнитный клапан DMV класса А) — обеспечивает аварийное перекрытие подачи газа и герметичность при отключениях.
• Электроды — ионизационные электроды для контроля пламени и электроды розжига для запуска горения.

Эксплуатация, обслуживание и безопасность

• Регулярная проверка герметичности газовой арматуры и калибровка датчиков менеджера W‑FM100.
• Плановое обслуживание: очистка головки сгорания, проверка состояния электродвигателя и уплотнений фланца.
• Автоматические блокировки при отсутствующем сигнале пламени или при выходе параметров за допустимые диапазоны; тесты герметичности по EN 676.

Weishaupt G 30/2‑A — промышленная горелка для систем 2026 года с фокусом на энергоэффективность, низкие выбросы и простую интеграцию в современные системы мониторинга и управления.
