Газовая горелка Elco VG 2.205 DP E KL d345

Все товары Elco →

Газовая горелка Elco VG 2.205 DP E KL d345. Вид топлива: газовая; Мощность горелки: от 65 до 205 кВт; Исполнение горелки: прогрессивная.

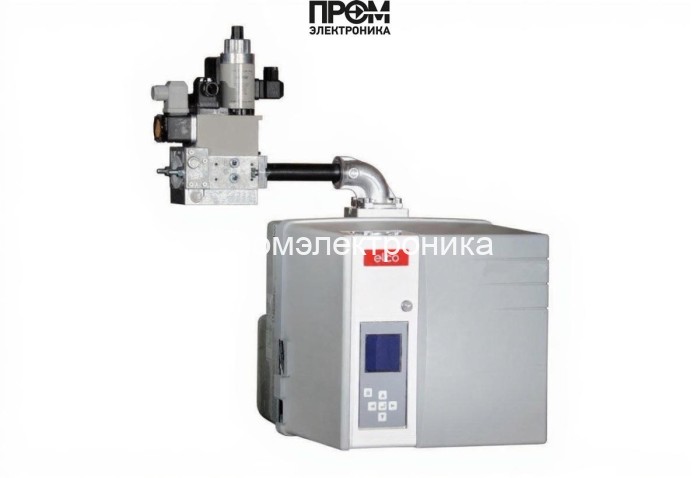

Газовая горелка Elco VG 2.205 DP E KL d345Увеличить фото

Основные характеристики

Бренды
Elco
Вес
25 кг
Вид топлива
газовая
Мощность горелки
от 65 до 205 кВт
Тип соединения
Rp 3/4"
Длина пламенной трубы
270 мм
Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 65 до 205 кВт · от 0 до 2.6 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

газовая · прогрессивная

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В · 270 мм · с головой сгорания, с газовой рампой

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Газовые горелки →
01

Описание

Газовая горелка Elco VG 2.205 DP E KL d345. Каталожные параметры этого исполнения: вид топлива: газовая; мощность горелки: от 65 до 205 кВт; исполнение горелки: прогрессивная; электропитание: 220 В; длина пламенной трубы: 270 мм; противодавление: от 0 до 2.6 мбар; комплектация: с головой сгорания, с газовой рампой.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

В каталоге указана комплектация: с головой сгорания, с газовой рампой. Уточните, какие принадлежности входят в выбранный артикул и какие поставляются отдельно.

Идентификация исполнения

При запросе предложения укажите полное наименование Газовая горелка Elco VG 2.205 DP E KL d345, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Газовая горелка Elco VG 2.205 DP E KL d345
Бренды
Elco
Вес
25 кг
Вид топлива
газовая
Мощность горелки
от 65 до 205 кВт
Тип соединения
Rp 3/4"
Длина пламенной трубы
270 мм
Класс пылевлагозащиты
IP21
Исполнение горелки
прогрессивная
Электропитание
220 В
Комплектация
с головой сгорания, с газовой рампой
Электродвигатель
160 Вт
Потребляемая электрическая мощность
267 Вт
Страна бренда
Италия
Противодавление
от 0 до 2.6 мбар
Тип пламенной трубы
удлиненная
03

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

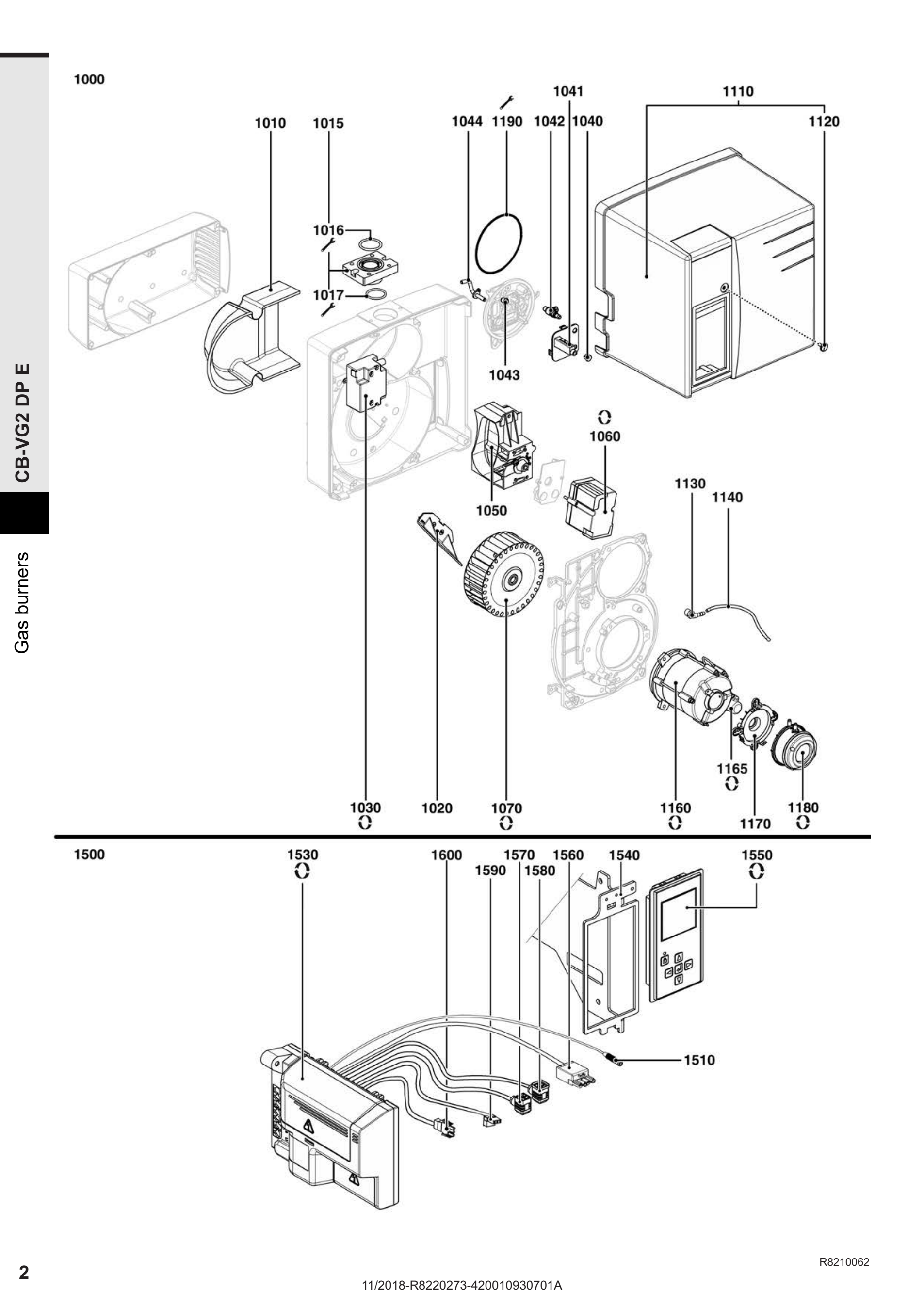

Взрывсхема: корпус горелки, электрические компоненты

Взрывсхема: корпус горелки, электрические компоненты — Газовая горелка Elco VG 2.205 DP E KL d345
Открыть схему в полном размере ↗Документ 420010930701A · R8220273-02 - 06/11/2018 · страница 2

Запчасти на схеме

  1. Поз. 1010
    Звукоизоляция 220 x 158 мм 13017369

    Артикул: 13017369

    Период по каталогу: 09-2018 — конец периода не указан

  2. Поз. 1015
    Фланец крепления газовой рампы 82X62X30 D27 + О-кольцо уплотнительное Elco 13022109

    Артикул: 13022109

    Период по каталогу: 09-2018 — конец периода не указан

  3. Поз. 1016
    Кольцевая прокладка Ø34,52 X 3,53 мм

    Артикул: 13022908

    Период по каталогу: 09-2018 — конец периода не указан

  4. Поз. 1017
    Кольцевая прокладка Ø30 X 3 мм

    Артикул: 13018089

    Период по каталогу: 09-2018 — конец периода не указан

  5. Поз. 1020
    Направляющая всасываемого воздуха 119/114x60 78°, черная

    Артикул: 13017364

    Период по каталогу: 09-2018 — конец периода не указан

  6. Поз. 1030
    Трансформатор розжига Elco EBI4 1PC 052F4058

    Артикул: 65300715

    Исполнение: 1P

    Период по каталогу: 09-2018 — конец периода не указан

  7. Поз. 1040
    Фиксатор кабелей D12/9/2,3X11/неопрен Elco 13010058

    Артикул: 13010058

    Период по каталогу: 09-2018 — конец периода не указан

  8. Поз. 1041
    Шкала измерительная Elco 13021960

    Артикул: 13021960

    Период по каталогу: 09-2018 — конец периода не указан

  9. Поз. 1042
    Комплект подключения реле давления Elco, 13015502

    Артикул: 13015502

    Период по каталогу: 09-2018 — конец периода не указан

  10. Поз. 1043
    Фиксатор кабелей D12/9/5X11 (X.2)/неопрен Elco 13007808

    Артикул: 13007808

    Период по каталогу: 09-2018 — конец периода не указан

  11. Поз. 1044
    Ниппель измерения давления воздуха Ø6 мм

    Артикул: 13021961

    Период по каталогу: 09-2018 — конец периода не указан

  12. Поз. 1050
    Воздушная заслонка Elco C03

    Артикул: 13018138

    Период по каталогу: 09-2018 — конец периода не указан

  13. Поз. 1070
    Рабочее колесо вентилятора Elco Ø160 x 52 мм, 13010095

    Артикул: 13010095

    Период по каталогу: 09-2018 — конец периода не указан

  14. Поз. 1110
    Кожух горелки Elco V2, в комплекте

    Артикул: 65300723

    Период по каталогу: 09-2018 — конец периода не указан

  15. Поз. 1120
    Фиксирующий винт кожуха M5 x 15 мм

    Артикул: 65300519

    Период по каталогу: 09-2018 — конец периода не указан

  16. Поз. 1130
    Ниппель измерения давления воздуха Ø5 мм - R1/8"

    Артикул: 13013352

    Период по каталогу: 09-2018 — конец периода не указан

  17. Поз. 1140
    Гибкая импульсная трубка 500 мм

    Артикул: 13015497

    Период по каталогу: 09-2018 — конец периода не указан

  18. Поз. 1160
    Электродвигатель Simel XS1-BB/2197-32, 130 Вт

    Артикул: 13010014

    Период по каталогу: 09-2018 — конец периода не указан

  19. Поз. 1165
    Конденсатор Ecoflam 8 мкФ в комплекте, 65300577

    Артикул: 65300577

    Исполнение: SIMEL 130W

    Период по каталогу: 09-2018 — конец периода не указан

  20. Поз. 1170
    Держатель реле давления Elco 13020723

    Артикул: 13020723

    Период по каталогу: 09-2018 — конец периода не указан

  21. Поз. 1190
    Шнур уплотнительный вспененный D2,3 L350 EPDM Elco 65327445

    Артикул: 65327445

    Период по каталогу: 09-2018 — конец периода не указан

  22. Поз. 1510
    Кабель ионизации 350 мм

    Артикул: 65300158

    Период по каталогу: 09-2018 — конец периода не указан

  23. Поз. 1530
    Блок управления TCG 511.00 Elco 65301021

    Артикул: 65301021

    Период по каталогу: 09-2018 — конец периода не указан

  24. Поз. 1540
    Держатель менеджера горения Elco 198 x 224 x 85 мм, 65300727

    Артикул: 65300727

    Период по каталогу: 09-2018 — конец периода не указан

  25. Поз. 1550
    Жидкокристаллический экран Thermowatt 2811 - 1

    Артикул: 65301109

    Период по каталогу: 09-2018 — конец периода не указан

  26. Поз. 1560
    Кабель 2-й ступени 160 мм

    Артикул: 65300531

    Период по каталогу: 09-2018 — конец периода не указан

  27. Поз. 1570
    Кабель газовый клапан+P.DIN/RAST5P L1500AGP Elco 65300648

    Артикул: 65300648

    Период по каталогу: 09-2018 — конец периода не указан

  28. Поз. 1580
    Кабель питания Elco 1500 мм, 13023698

    Артикул: 13023698

    Период по каталогу: 09-2018 — конец периода не указан

  29. Поз. 1590
    Кабель питания трансформатора Danfoss 360 мм

    Артикул: 65300619

    Период по каталогу: 09-2018 — конец периода не указан

  30. Поз. 1600
    Кабель электропитания двигателя 288 мм

    Артикул: 13010519

    Период по каталогу: 09-2018 — конец периода не указан

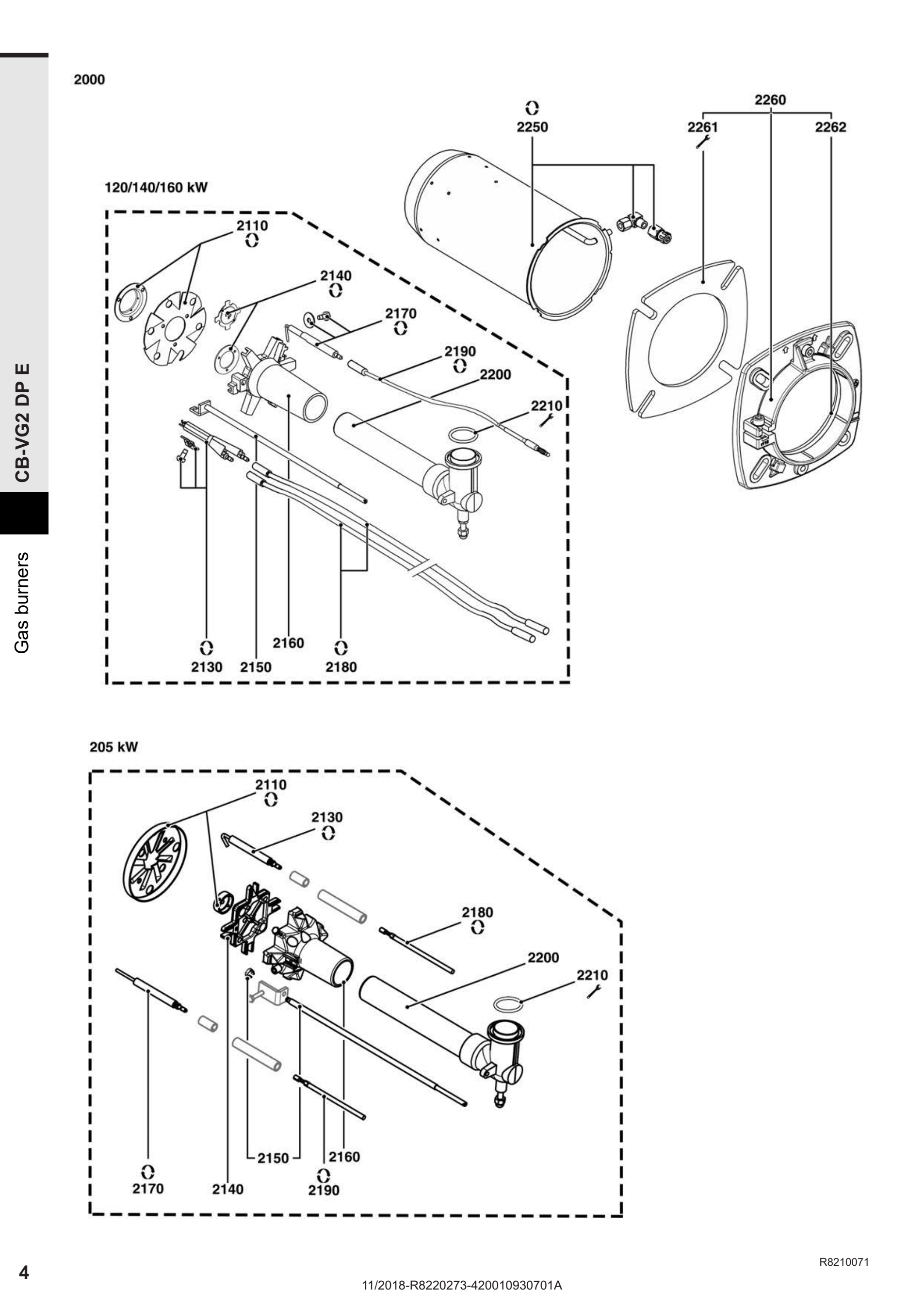

Взрывсхема: головка горелки

Взрывсхема: головка горелки — Газовая горелка Elco VG 2.205 DP E KL d345
Открыть схему в полном размере ↗Документ 420010930701A · R8220273-02 - 06/11/2018 · страница 4

Запчасти на схеме

  1. Поз. 2110
    Диск-завихритель пламени D95/25 8 лопастей+NOZZLE D24,5 Elco 65327447

    Артикул: 65327447

    Период по каталогу: 09-2018 — конец периода не указан

  2. Поз. 2130
    Электрод розжига Elco 65105897

    Артикул: 65105897

    Период по каталогу: 09-2018 — конец периода не указан

  3. Поз. 2140
    Крышка огневая головка 55X55X8 4 SLOT 6MM Elco 65108669

    Артикул: 65108669

    Исполнение: NAT.G.

    Период по каталогу: 09-2018 — конец периода не указан

  4. Поз. 2140
    Крышка газовой головки Ecoflam Ø92.4 мм, 65321616

    Артикул: 65321616

    Исполнение: LPG

    Период по каталогу: 09-2018 — конец периода не указан

  5. Поз. 2150
    Регулировочный стержень Ecoflam 65327467

    Артикул: 65327467

    Период по каталогу: 09-2018 — конец периода не указан

  6. Поз. 2160
    Огневая головка смесительного устройства D55/30 4 BRANCH. Elco 65327464

    Артикул: 65327464

    Период по каталогу: 09-2018 — конец периода не указан

  7. Поз. 2170
    Электрод контроля пламени Elco 65111742

    Артикул: 65111742

    Период по каталогу: 09-2018 — конец периода не указан

  8. Поз. 2180
    Кабель розжига Elco 510 мм, 65327468

    Артикул: 65327468

    Период по каталогу: 09-2018 — конец периода не указан

  9. Поз. 2190
    Кабель ионизации 650 мм 13015121

    Артикул: 13015121

    Период по каталогу: 09-2018 — конец периода не указан

  10. Поз. 2200
    Труба подачи газа 90° пламенной трубы горелки D29/30 L51/331-30 Elco 65327466

    Артикул: 65327466

    Период по каталогу: 09-2018 — конец периода не указан

  11. Поз. 2210
    Кольцевая прокладка Ø30 X 3 мм

    Артикул: 13018089

    Период по каталогу: 09-2018 — конец периода не указан

  12. Поз. 2250
    Сопло горелки D115/125/85 L350 AGP Elco 65327487

    Артикул: 65327487

    Период по каталогу: 09-2018 — конец периода не указан

  13. Поз. 2260
    Принадлежности котла D125 EUROBRIDE Elco 65327457

    Артикул: 65327457

    Период по каталогу: 09-2018 — конец периода не указан

  14. Поз. 2261
    Прокладка фланца горелки 176X176X8 D125 Elco 65327458

    Артикул: 65327458

    Период по каталогу: 09-2018 — конец периода не указан

  15. Поз. 2262
    Прокладка/плетеная D125X5X5-412 Elco 65327463

    Артикул: 65327463

    Период по каталогу: 09-2018 — конец периода не указан

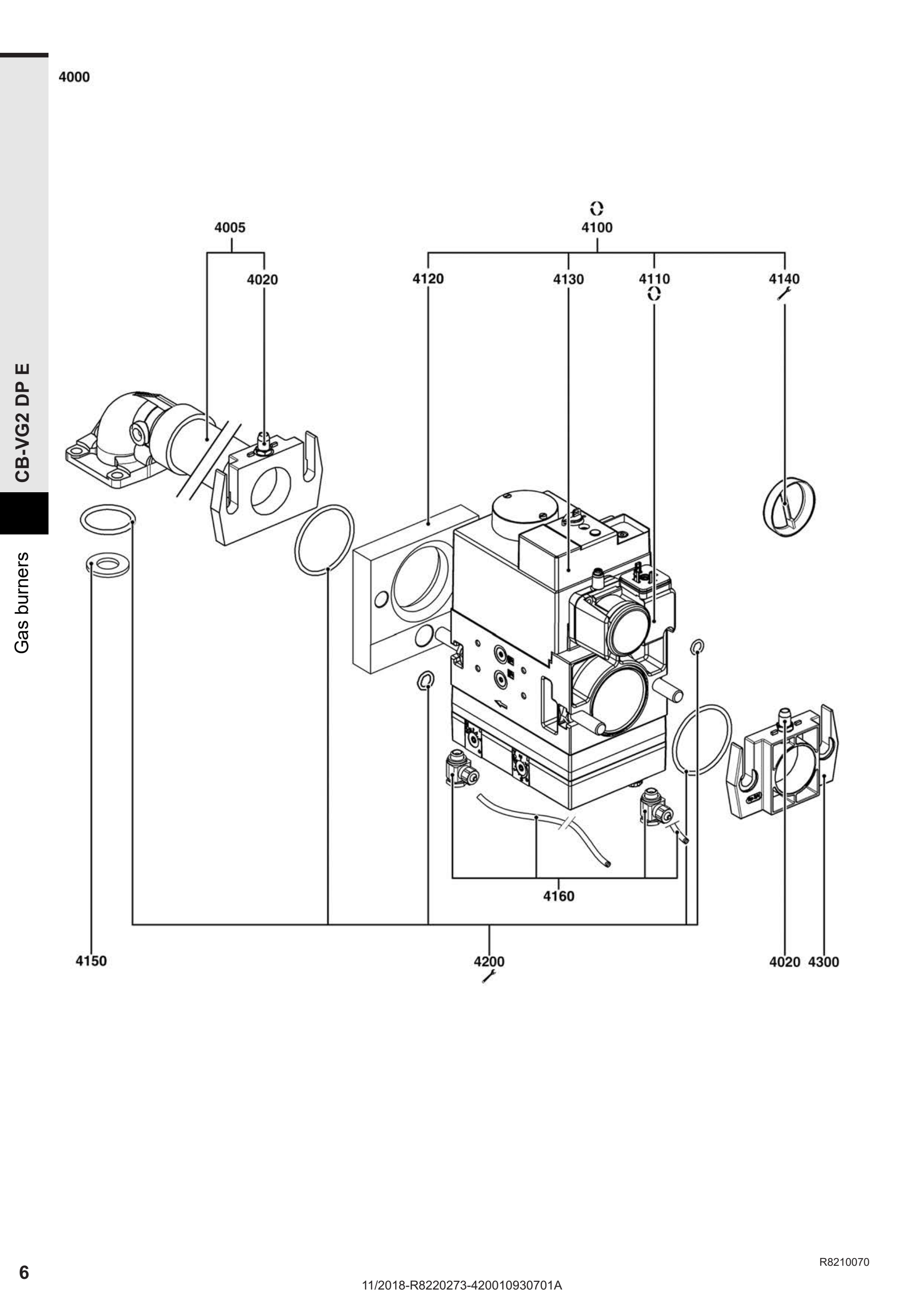

Взрывсхема горелки

Взрывсхема горелки — Газовая горелка Elco VG 2.205 DP E KL d345
Открыть схему в полном размере ↗Документ 420010930701A · R8220273-02 - 06/11/2018 · страница 6

Запчасти на схеме

  1. Поз. 4005
    Газовый коллектор в сборе Rp 3/4" 13018098

    Артикул: 13018098

    Период по каталогу: 09-2018 — конец периода не указан

  2. Поз. 4020
    Ниппель измерения давления Elco R1/8", 13009722

    Артикул: 13009722

    Период по каталогу: 09-2018 — конец периода не указан

  3. Поз. 4100
    Газовый мультиблок Elco MB-VEF 407 B01 S10 RP 3/4 IMPULS

    Артикул: 13020612

    Период по каталогу: 09-2018 — конец периода не указан

  4. Поз. 4110
    Реле давления Elco GW 150 A5

    Артикул: 13010078

    Период по каталогу: 09-2018 — конец периода не указан

  5. Поз. 4120
    Импульсный фланец Dungs Ø14,9 мм 13019202

    Артикул: 13019202

    Период по каталогу: 09-2018 — конец периода не указан

  6. Поз. 4130
    Катушка соленоида электроклапана жидкотопливного DUNGS N°1105 MBVEF407 Elco 13010083

    Артикул: 13010083

    Период по каталогу: 09-2018 — конец периода не указан

  7. Поз. 4140
    Фильтрующий элемент Elco 65326948

    Артикул: 65326948

    Период по каталогу: 09-2018 — конец периода не указан

  8. Поз. 4150
    Диафрагма D29/15X2,5/газ колено VG2-NC12 Elco 13019198

    Артикул: 13019198

    Период по каталогу: 09-2018 — конец периода не указан

  9. Поз. 4160
    Комплект из фитингов и трубок Elco, 65300673

    Артикул: 65300673

    Период по каталогу: 09-2018 — конец периода не указан

  10. Поз. 4200
    К-Т колец уплотнительных клапана газового D34,5X3,5D30X3/MBVEF407 IMP. Elco 13019200

    Артикул: 13019200

    Период по каталогу: 09-2018 — конец периода не указан

  11. Поз. 4300
    Фланец газового клапана Dungs Rp 3/4" с прокладкой 13010074

    Артикул: 13010074

    Период по каталогу: 09-2018 — конец периода не указан
