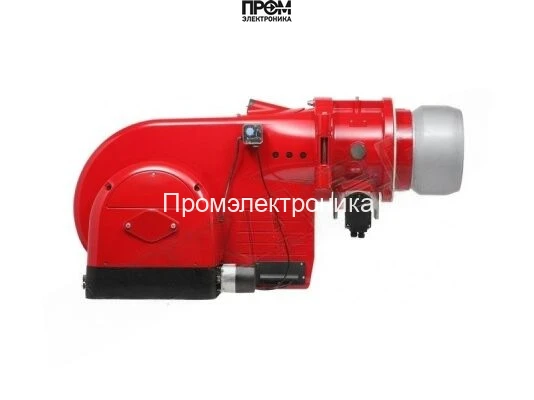

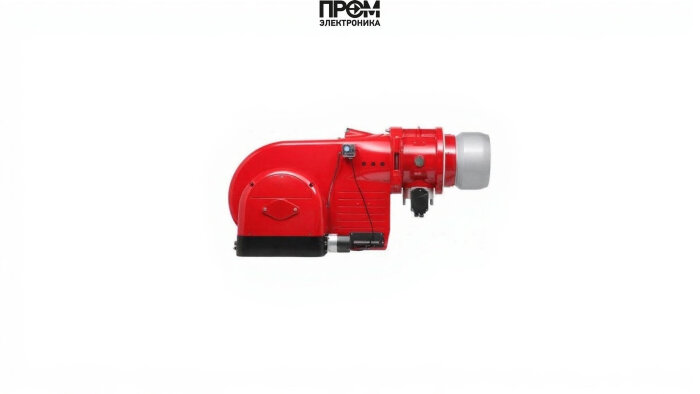

Газовая горелка Weishaupt G 3/1-E, 2, исп. ZMID

Газовая горелка Weishaupt G 3/1‑E, 2, исп. ZMID — техническое описание и возможности

Предлагаемое исполнение Weishaupt G 3/1‑E, 2 (исп. ZMID) — промышленная моноблочная газовая горелка с диапазоном мощности 30–630 кВт, разработанная для точного и экономичного сжигания природного и сжиженного газа в водогрейных и паровых котлах. Конструкция ориентирована на надежность автоматики горения и простоту обслуживания при эксплуатации в диапазоне температур от −15 до +40 °C и противодавлении −5…+6 мбар.

Ключевые технические параметры

• Мощность: 30–630 кВт (регулировка 1:20).
• Длина пламенной трубы: 158 мм (стандартная).
• Электропитание: 220/380 В.
• Тип соединения: Rp 2".
• Габариты / вес: 81.1 × 76.7 × 43.5 см, 43 кг.
• Рабочая среда: природный и сжиженный газ (E/LL, F).

Состав и основные узлы горелки

Конструкция включает интегрированные и сервисно‑доступные компоненты, обеспечивающие безопасность, управление и качественное формирование пламени:

• Топливный насос — обеспечивает стабильную подачу газа при изменении давления магистрали и поддерживает заявленный диапазон мощности;
• Датчик пламени — контролирует наличие устойчивого горения и инициирует защитные сценарии при погасании;
• Топочный автомат (блок управления горением) — выполняет логическую обработку сигналов, управление последовательностью розжига и диагностику;
• Трансформатор розжига — формирует искровой разряд для инициации горения в электродах;
• Реле давления — контролирует давление газа и обеспечивает срабатывание защитных блокировок при отклонениях;
• Форсунки — оптимизированы для равномерной подачи газовоздушной смеси и стабильной формы факела;
• Сервопривод — реализует плавное регулирование положения заслонок и дозирования газа при изменении нагрузки;
• Клапан (двойной газовый клапан класса «A») — обеспечивает запор и безопасное перекрытие подачи топлива;
• Электроды — выполняют роль инициатора розжига и контроля искрообразования.

Преимущества и эксплуатационные аспекты

• Прогрессивная схема управления обеспечивает минимальные импульсы в сети и плавную подстройку мощности;
• Высокая устойчивость пламени при противодавлении, подходит для камер с высоким аэродинамическим сопротивлением;
• Интегрированная автоматика упрощает запуск, снижает трудоемкость наладки и позволяет организовать дистанционный мониторинг;
• Модульная компоновка узлов повышает скорость замены форсунок, клапанов и электродов при профилактике;
• Соответствие немецким стандартам качества и удобство монтажных работ благодаря моноблочному корпусу.

Монтаж, безопасность и обслуживание

• Подключение к газовой магистрали и электросети выполнять в соответствии с действующими нормативами и инструкцией производителя;
• Рекомендуется ежегодная проверка реле давления, датчика пламени, трансформатора розжига и состояния электродов;
• Регламентные работы по чистке форсунок и пламенной трубы продлевают ресурс и поддерживают экономичность расхода газа;
• Обслуживание должен выполнять квалифицированный персонал с применением заводских запасных частей.

Weishaupt G 3/1‑E, 2, исп. ZMID — выбор для промышленных и энергетических объектов, где требуются точная автоматика горения, надежная система безопасности и экономичное расходование топлива.
