Дизельная горелка Elco VL 4.440 D

Дизельная горелка Elco VL 4.440 D — техническое описание и состав узлов

Техническое описание предназначено для инженеров и монтажных организаций, планирующих интеграцию горелки Elco VL 4.440 D (арт. 3836603) в промышленные и коммунальные котельные установки. Горелка двухступенчатого исполнения обеспечивает мощность 180–440 кВт при расходе топлива 25.3–37 кг/ч, электропитание 220 В, потребляемая мощность 750 Вт, степень защиты IP41. Конструкция рассчитана на эксплуатацию при температуре от −10 до +60 °C и противодавлении 0–5 мбар.

Ключевые технические параметры

• Диапазон мощности: 180–440 кВт (двухступенчатая регулировка).
• Расход топлива: 25.3–37 кг/ч на сверхлегком дизтопливе.
• Электропитание и потребление: 220 В / 750 Вт.
• Класс защиты: IP41; уровень шума до 70 дБ.
• Габариты и масса: 64 × 46.5 × 47.5 см, вес 30 кг.
• Базовая комплектация: без головы сгорания и газовой рампы.

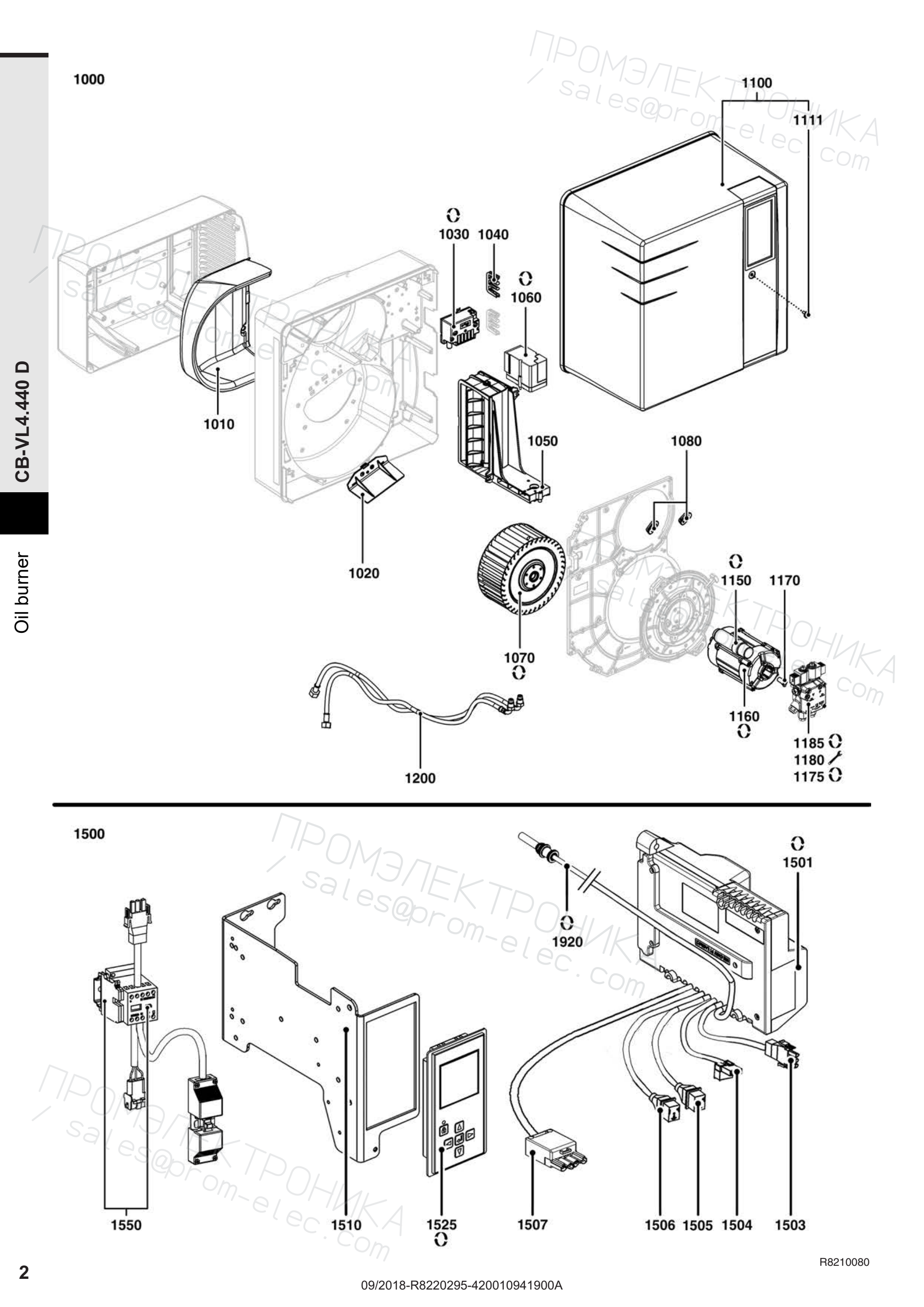

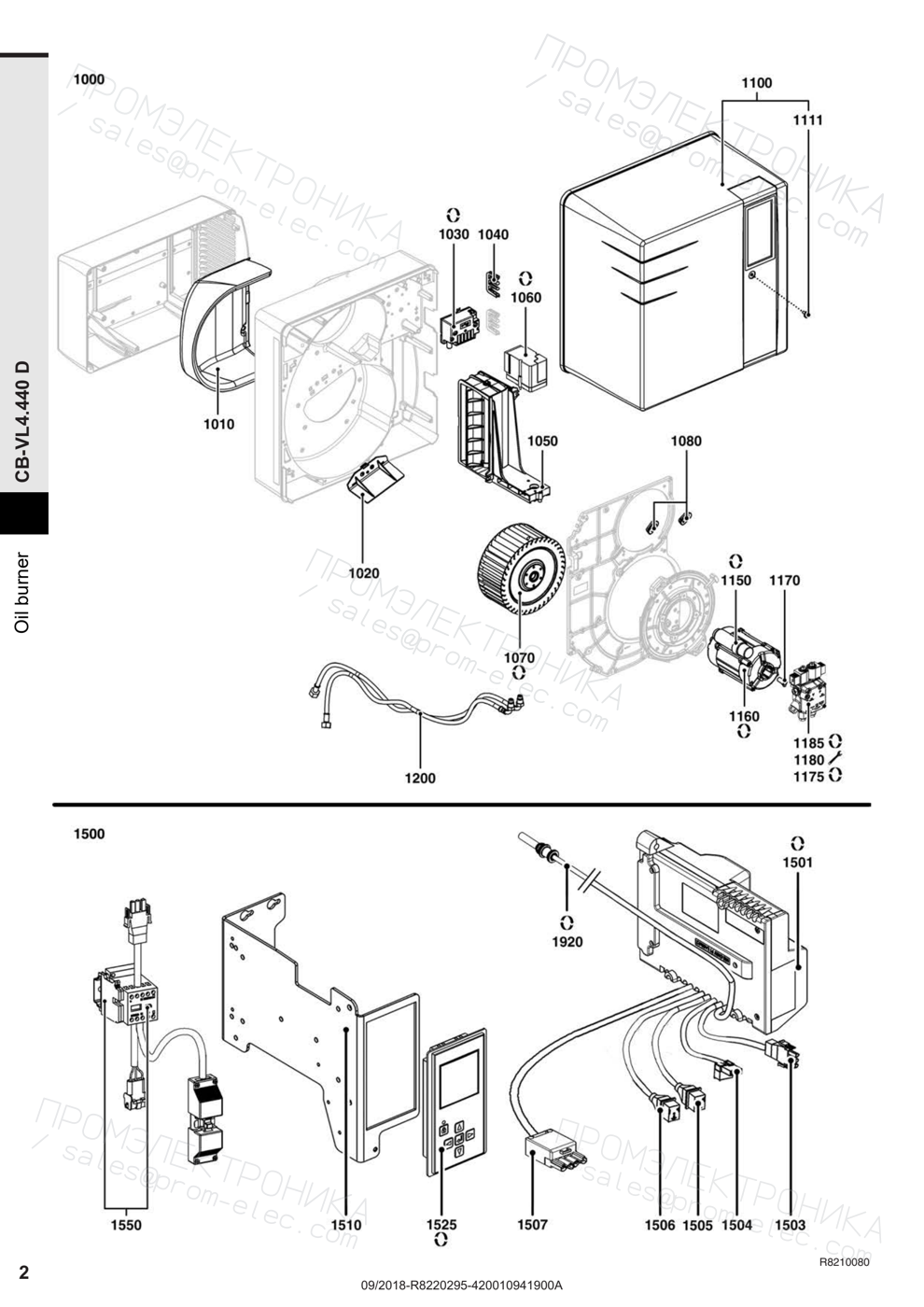

Конструктивные узлы и функциональные компоненты

Горелка состоит из интегрированного набора узлов, обеспечивающих надежное воспламенение, подачу топлива и управление процессом горения. Основные элементы конструкции:

• топливный насос — механическое или электропоршневое устройство для стабильной подачи топлива под заданным давлением;
• форсунки — распылители топливной эмульсии, подбираемые по типоразмеру для оптимизации коэффициента избыточного воздуха и эмиссии;
• датчик пламени — оптический/ионный контроллер наличия пламени для быстрого выключения при пропадании горения;
• трансформатор розжига — высоковольтный преобразователь для генерации импульса поджига электродов;
• электроды — элементы искрового розжига и контроля пламени, установленные в головке сгорания;
• топочный автомат (блок управления MDE2) — микропроцессорная система управления с диагностикой, индикацией ошибок и сохранением настроек;
• реле давления — защитный элемент контроля противодавления и сигнализации аварийных состояний;
• сервопривод — исполнительный механизм управления воздушной заслонкой и дозированием воздуха;
• клапан (включая запорные и предохранительные) — обеспечивает аварийное перекрытие подачи топлива и безопасность эксплуатации.

Эксплуатация, интеграция и SEO-фокус 2026

При интеграции Elco VL 4.440 D соблюдайте требования по подбору головы сгорания, настройке форсунок и уставок блока MDE2. Для соответствия современным требованиям энергоэффективности и выбросов 2026 года рекомендуется применять точечную настройку подачи топлива и регулярную калибровку датчика пламени и реле давления. В описании и метаданных необходимо указывать: «дизельная горелка Elco VL 4.440 D», «мощность 180–440 кВт», «расход 25.3–37 кг/ч», «IP41», «220 В», что повышает релевантность для поисковых запросов технических специалистов и сервисных организаций.

• Рекомендуемое ТО: сезонная проверка топливной магистрали, чистка форсунок и электродов, тестирование реле давления и датчика пламени.
• Совместимость: адаптация к камерам по EN303/DIN; подбор головки сгорания отдельно.

Данное описание содержит исчерпывающую техническую информацию по составу и эксплуатационным требованиям Elco VL 4.440 D и служит руководством при проектировании, монтаже и обслуживании горелочной установки.
