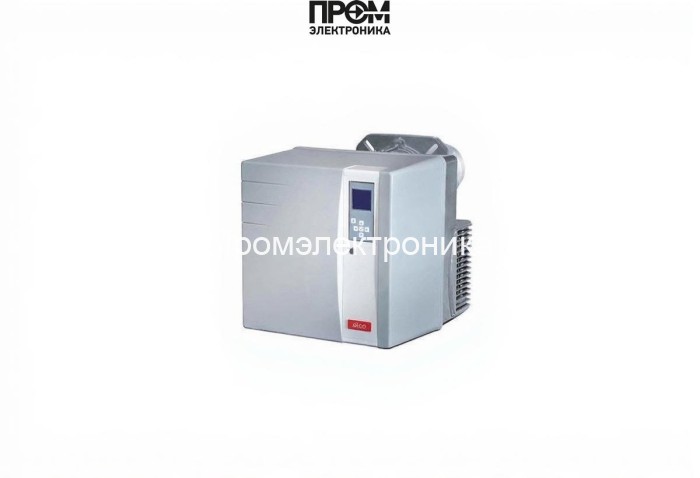

Дизельная горелка Elco VL 5.1200 DP

Дизельная горелка Elco VL 5.1200 DP — техническое описание и ключевые узлы

Техническое описание предназначено для инженеров по теплотехнике, монтажников и сервисных специалистов. Горелка Elco VL 5.1200 DP — прогрессивная дизельная горелка промышленного класса, рассчитанная на диапазон мощности 400–1186 кВт. Конструкция оптимизирована под высокую энергоэффективность, стабильное горение и простоту обслуживания при соблюдении нормативов EN 267 / EN 303.

Основные характеристики

• Вид топлива: сверхлёгкое дизельное топливо
• Мощность: 400–1186 кВт
• Расход топлива: 33.7–100 кг/ч
• Электропитание: 220 В; потребляемая мощность 2095 Вт
• Электродвигатель: 1500 Вт; класс защиты IP21; уровень шума ≤71 дБ
• Противодавление: 0–9 мбар; фланцевое присоединение Rp 3/8"
• Рабочая температура: −10…+50 °C; вес 38.5 кг; габариты 75.2×58.1×54.9 см

Конструкция и состав — детальная разбивка по узлам

Горелка выполнена в моноблочной компоновке с алюминиевым корпусом и композитным кожухом. Ниже перечислены основные детали и их функциональные роли, которые важны для проектирования, монтажа и сервисного обслуживания.

• Топливный насос — шестерёнчатый самовсасывающий насос с входным фильтром и регулятором давления. Обеспечивает стабильный подвод топлива и поддерживает номинальное давление в системе форсунок при варьировании расхода.
• Датчик пламени — обеспечивает мониторинг стабильности горения и исполняет функции безопасности: при потухании инициирует аварийное отключение и перезапуск в соответствии с алгоритмами автоматики.
• Топочный автомат — микропроцессорная секция управления (MDE2) с контролем параметров, диагностикой неисправностей и интерфейсом для сервисных настроек; реализует защиту от пониженного напряжения и автоматическое восстановление.
• Трансформатор розжига — высоковольтный блок для создания искрового разряда на электродах, обеспечивает надёжную и последовательную инициацию горения при холодном пуске.
• Реле давления — сигнализатор допустимого/необходимого давления топлива в магистрали; интегрируется с автоматикой для блокировки запуска при нарушении давления.
• Форсунки — набор распылителей высокой точности, обеспечивающих оптимальную факельную структуру и минимизацию выбросов NOx при регулировке нагрузки.
• Сервопривод — исполнительный механизм для регулировки положения заслонок и дозирования топлива; обеспечивает точность модуляции мощности и быстрый отклик на команды автоматики.
• Клапан (электромагнитный/топливный) — запорное устройство для обеспечения подпитки и аварийной блокировки топлива; спроектирован для быстрого перекрытия потока при отказе автоматики.
• Электроды — комплект высоковольтных электродов для розжига и контроля искрового разряда; рассчитаны на длительный ресурс и лёгкую замену в сервисных условиях.

Эксплуатация, безопасность и сервис

• Рекомендуемая периодичность проверок: визуально ежемесячно, фильтры и насос — каждые 3–6 месяцев, полная чистка жаровой головы и проверка датчиков — ежегодно.
• Автоматика фиксирует ошибки и предоставляет коды диагностики, что ускоряет выявление отказов топливного насоса, реле давления или датчика пламени.
• При монтаже учитывать требования по противодавлению и фланцевому присоединению Rp 3/8".
• Использование правильных форсунок и своевременная замена уплотнений продляют ресурс электродов и трансформатора розжига.
