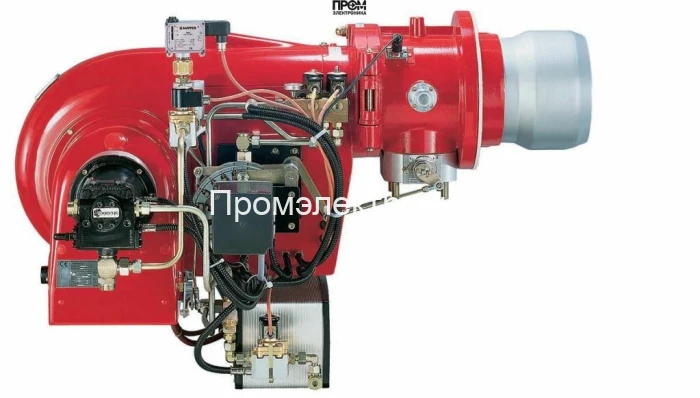

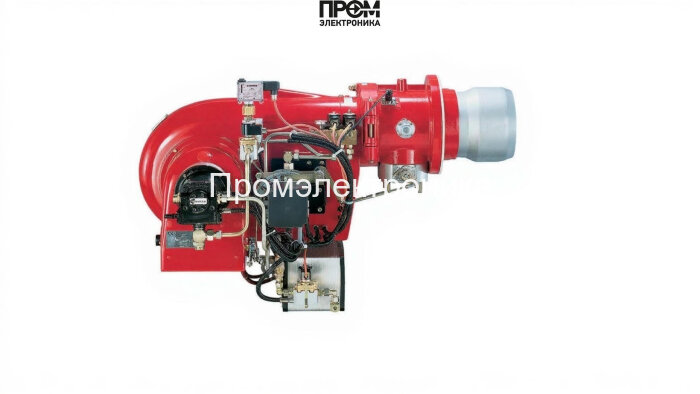

Газовая горелка Weishaupt G 10/1‑D, 2, исп. ZMD — техническое описание и состав

Представленная газовая горелка Weishaupt G 10/1‑D (арт. 19101783) — промышленный модуль мощностью 500–4100 кВт, предназначенный для высокоточного и экономичного сжигания природного и сжиженного газа. Конструкция обеспечивает минимальные выбросы NOx и соответствует европейским нормам EN 676. Горелка адаптирована для работы при электропитании 220/380 В, имеет электрический двигатель 9000 Вт и степень защиты IP54.

Ключевые параметры

• Мощность: 500–4100 кВт — широкая регулировка для промышленных котлов;
• Длина пламенной трубы: 233 мм — стандартная компоновка для универсальной установки;
• Электропитание: 220/380 В; двигатель 9000 Вт, класс изоляции F;
• Противодавление: от −2 до 14 мбар; соединение Rp 2";
• Вес: 137 кг; габариты: 115.8 × 94 × 67.5 см; класс защиты IP54.

Состав и основные узлы

Горелка спроектирована как единый модуль с легкодоступной пламенной головой. В описании выделены все критичные элементы, обеспечивающие стабильность, безопасность и управляемость процесса горения:

• топливный насос — обеспечивает подачу и поддержание рабочего давления газа в системе (при необходимости адаптации к сжиженному топливу);
• датчик пламени (ионизационный электрод) — непрерывный мониторинг наличия устойчивого горения;
• топочный автомат — микропроцессорный блок управления последовательностью розжига, контроля и защиты;
• трансформатор розжига — высоковольтный узел для формирования стабильной искры при запуске;
• реле давления — контроль давления воздуха и газа, обеспечивает защиту при нарушении подачи;
• форсунки и газовый клапан — прецизионная дозировка топлива через электромагнитные клапаны;
• серводвигатели (сервопривод) — синхронное управление подачей воздуха и газа для оптимизации состава смеси;
• электроды (зажигания и ионизации) — надежный розжиг и контроль пламени в рабочем диапазоне;

Функции управления и эксплуатация

• электронное модулирование и плавно‑двухступенчатая работа — точное соответствие нагрузке и экономия топлива;
• предварительная продувка, проверка герметичности клапанов и автоматическое отключение при аварии;
• удобный доступ к головке горения через откидной фланец для быстрого технического обслуживания;
• рекомендуемые условия: закрытые помещения, −15…+40 °C, относительная влажность до 80%.

Weishaupt G 10/1‑D сочетает модульную конструкцию и современную автоматику, что делает её оптимальным выбором для котельных, водогрейных установок и технологических печей, требующих надежного модулирования мощности и соответствия требованиям энергоэффективности 2026 года.
