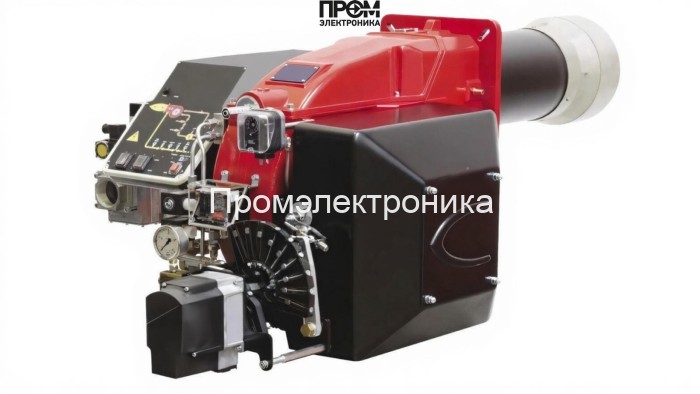

Газовая горелка CIB Unigas R75A M-.PR.S.RU.A.1.50

Газовая горелка CIB Unigas R75A M-.PR.S.RU.A.1.50 — техническое описание и состав узлов

Данное техническое описание предназначено для инженеров, проектировщиков и сервисных специалистов. Горелка CIB Unigas R75A — прогрессивная газовая горелка с диапазоном мощности 320–2050 кВт и длиной пламенной трубы 503 мм, оптимизированная для стабильной модуляции, высокой энергоэффективности и безопасности эксплуатации в промышленных котельных.

Ключевые параметры

• Тип топлива: природный и/или сжиженный газ
• Диапазон мощности: 320–2050 кВт
• Длина пламенной трубы: 503 мм
• Электропитание: 220 / 380 В
• Электродвигатель: 3000 Вт, потребляемая мощность 3500 Вт
• Расход газа: 34–217 нм³/ч при давлении рампы 4.6–91 мбар
• Класс защиты: IP40, рабочая температура −10…+50 °C

Конструктивные узлы и состав горелки

• Топливный насос — обеспечивает стабильную подачу газа в рампу при заданном давлении и компенсирует перепады в магистрали.
• Датчик пламени — оптический/ионный датчик контроля наличия пламени для быстрого отключения питания при срыве горения.
• Топочный автомат — устройство управления подачей топлива и сигнализацией аварийных состояний; реализует алгоритмы модуляции.
• Трансформатор розжига — формирует высоковольтный импульс для искрового поджига электродов, обеспечивает надежный старт.
• Реле давления — контролирует давление рампы и подачу топлива, интегрируется в защитную логику.
• Форсунки (голова сгорания) — формируют факел; стандартная пламенная труба 503 мм обеспечивает стабильную форму пламени в широком диапазоне мощности.
• Сервопривод — механический узел для точной регулировки положения дроссельных клапанов и ступенчатой/прогрессивной модуляции.
• Клапан(ы) — двухклапанная схема безопасности (основной и запорный) с опцией блока контроля герметичности.
• Электроды — рабочие электроды розжига и контроля пламени, выполненные с учетом устойчивости к температурным и химическим нагрузкам.

Эксплуатационные характеристики и преимущества

• Плавная модуляция мощности позволяет снизить расход топлива и поддерживать стабильную температуру теплоносителя.
• Многоуровневая система безопасности: реле давления, датчик пламени и двухклапанная запорная система.
• Унификация узлов (форсунки, клапаны, сервопривод) упрощает техобслуживание и складирование запасных частей.
• Соответствие техническим требованиям промышленной эксплуатации и простота интеграции в автоматизированные СУТ.

Рекомендации по монтажу и обслуживанию

• Монтаж выполнять с учетом Rp 2" присоединений и рекомендаций по давлению рампы 4.6–91 мбар.
• Ежемесячная проверка целостности клапанов, герметичности рампы и состояния электродов.
• Плановое тестирование работы трансформатора розжига и датчика пламени перед отопительным сезоном.
• Использование оригинальных форсунок и сервоприводов для сохранения параметров горения и ресурса узлов.

Горелка CIB Unigas R75A проектируется для длительной и безопасной работы в системах парового и водогрейного теплопроизводства, обеспечивая точную модуляцию, контролируемую подачу топлива и высокий уровень диагностируемости при сервисном обслуживании.
