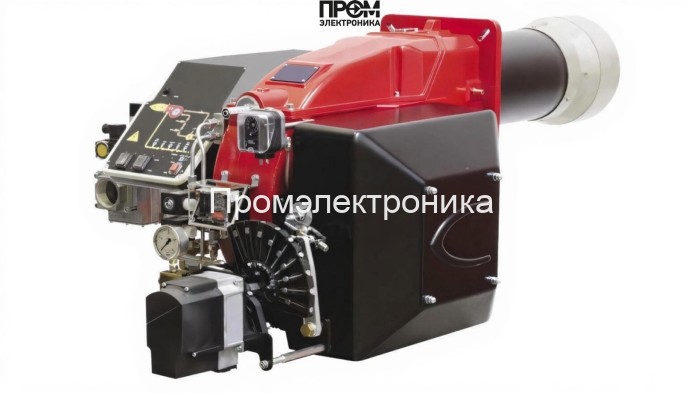

Газовая горелка CIB Unigas R75A M-.PR.S.RU.A.1.50.EA

Газовая горелка CIB Unigas R75A M-.PR.S.RU.A.1.50.EA — техническое описание для проектировщиков и сервисных инженеров

Представленная газовая горелка CIB Unigas R75A — промышленный агрегат с электронным управлением, оптимизированный для котлов и печных камер средней и высокой мощности. Конструкция ориентирована на долговременную эксплуатацию, простоту интеграции и минимизацию простоев при техобслуживании. Описание составлено с акцентом на эксплуатационные параметры, состав узлов и требования по монтажу и обслуживанию.

Ключевые технические параметры

• Диапазон мощности: 320–2050 кВт — обеспечивает гибкую подгонку под тепловую нагрузку объекта;
• Тип топлива: природный/сжиженный газ, рампа с регулируемыми форсунками;
• Электропитание: 220/380 В, общая потребляемая мощность ~3500 Вт;
• Длина пламенной трубы: 503 мм, стандартное исполнение;
• Класс защиты: IP40, рабочий диапазон температур: −10…+50 °C;
• Масса и габариты: 90 кг, 143.1×101.3×60.8 см — учитывайте при проектировании монтажного фланца.

Конструктивные элементы и их функции

• Топливный насос — обеспечивает стабильное давление подачи газа в рампу при колебаниях сети; снабжен системой демпфирования для исключения гидравлических ударов;
• Форсунки — сменные дозирующие элементы в газовой рампе; точная калибровка обеспечивает воспроизводимость расхода и оптимальное соотношение воздух/топливо;
• Клапанный узел — серия запорных и предохранительных клапанов с контролем герметичности; модульная компоновка упрощает замену и диагностику;
• Сервопривод — управляет положением дроссельных и дозирующих элементов, обеспечивает модуляцию мощности с высокой точностью;
• Датчик пламени — оптический/ионный сенсор для подтверждения горения; интегрирован в систему безопасности топочного автомата;
• Топочный автомат — PLC/электронный блок управления, реализующий логику розжига, контроля и аварийной остановки в соответствии с нормативами;
• Трансформатор розжига — высоковольтный блок, формирующий искровой разряд на электроды для инициации горения;
• Электроды — рабочие элементы системы розжига и контроля пламени; выбираются с учётом химии топлива и температурного режима;
• Реле давления — контролирует надёжность подачи и аварийные состояния, интегрируется в логическую схему блокировки пуска.

Интеграция, запуск и обслуживание

• Проектирование креплений и газопроводов проводить с учётом Rp 2" фланца и противодавления 0–12 мбар;
• При вводе в эксплуатацию — проверка герметичности клапанов, калибровка форсунок и настройка сервопривода под требуемый диапазон мощности;
• Регламент: визуальный осмотр ежемесячно, чистка головки и проверка электродов раз в 3–6 месяцев, полная проверка клапанов и блока управления ежегодно;
• Рекомендуется интеграция с системой диспетчеризации для мониторинга расхода газа (34–217 нм³/ч) и энергетических показателей.

Данное описание рассчитано для инженеров по наладке и эксплуатации: перечисленные узлы — топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан и электроды — являются критически важными для безопасной и экономичной работы горелки CIB Unigas R75A при современных требованиях энергоэффективности и регламентации 2026 года.
