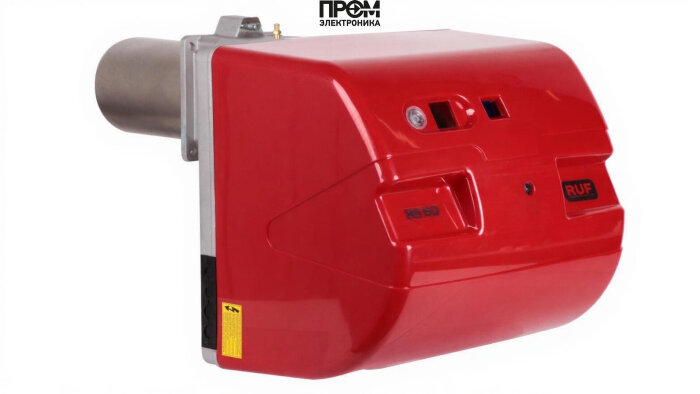

Газовая горелка RUF RS 50 TL

Газовая горелка RUF RS 50 TL — техническое описание и составные узлы

Газовая горелка RUF RS 50 TL — промышленное двухступенчатое устройство мощностью 116–581 кВт, разработанное для устойчивой работы в котельных и технологических установках. Конструкция ориентирована на долговременную эксплуатацию при противодавлении 0–8.5 мбар и обеспечивает оптимальную модуляцию пламени с минимальными колебаниями нагрузки. Описываемая модель сочетает в себе проверенные компоненты и современные принципы управления, что обеспечивает высокий КПД и безопасность работы в 2026 году и далее.

Ключевые характеристики (кратко)

• Мощность: 116–581 кВт
• Расход газа: 1–58 нм³/ч
• Тип: двухступенчатая газовая горелка
• Электропитание: 220/380 В; двигатель 650 Вт, потребляемая мощность 750 Вт
• Длина пламенной трубы: 231.5 мм (удлинённая)
• Класс защиты: IP44; уровень шума: 72 дБ

Составные узлы и функциональные элементы

RUF RS 50 TL построена по модульному принципу: каждый узел отвечает за определённую функцию и может быть заменён или отрегулирован в рамках планового обслуживания. В тексте ниже перечислены основные детали, входящие в состав горелки:

• Топливный насос — обеспечивает стабильную подачу газовоздушной смеси и поддерживает требуемое давление в магистрали при смене режимов работы.
• Датчик пламени — электронный элемент контроля наличия устойчивого горения; подключается к системе безопасности и отключает подачу при отсутствии пламени.
• Топочный автомат — блок управления последовательностью розжига, контроля пламени и перехода между ступенями, реализующий логики безопасности и защите от аварийных режимов.
• Трансформатор розжига — генерирует высоковольтный импульс для искрового поджига; рассчитан на интенсивные циклы включений и высокую надежность эксплуатации.
• Реле давления — контролирует давление газа и обеспечивает блокировку при выходе параметров за допустимые пределы.
• Форсунки — выполнены с точной геометрией отверстий для равномерного распыла газа, что обеспечивает стабильную характеристику пламени и эффективность горения.
• Сервопривод — управляет заслонками и газовыми клапанами, обеспечивая точное позиционирование при переходе между ступенями и регулировке мощности.
• Клапан — запорный/регулирующий элемент газовой магистрали, снабжён системой быстрого перекрытия при аварии.
• Электроды — искровые электроды розжига и контроля искры; выполнены из износостойких материалов для длительного ресурса.

Преимущества и эксплуатационные рекомендации

• Модульная архитектура упрощает диагностику и замену компонентов.
• Двухступенчатая схема уменьшает цикличность и снижает перерасход топлива.
• Соответствует современным требованиям безопасности и энергоэффективности 2026 года при корректной интеграции с системой автоматики котла.
• Рекомендуется регулярная проверка датчика пламени, состояния форсунок и трансформатора розжига — интервалы обслуживания зависят от условий эксплуатации.

Газовая горелка RUF RS 50 TL — выбор для промышленных объектов, где требуются надежность, точный контроль пламени и простота обслуживания. При проектировании и монтаже настоятельно рекомендуется согласование параметров с технической документацией котла и выполнение пусконаладочных работ квалифицированными сервисными инженерами.
