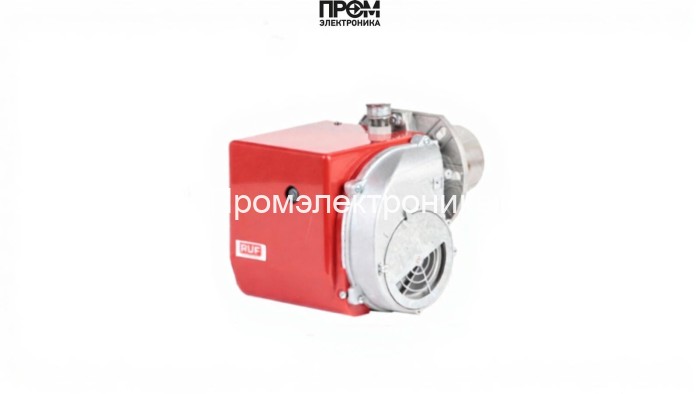

Газовая горелка RUF RTG 3 — техническое описание

Газовая горелка RUF RTG 3 (арт. RU17000010) — промышленно-компактное решение для сжигания природного и сжиженного углеводородного газа. Разработана по требованиям EN 676, соответствует 3 классу по выбросам NOx, обеспечивает одноступенчатое управление мощностью в диапазоне 17–48 кВт и предназначена для моноблочной установки на маломощные котлы отопления, водогрейные котлы и теплогенераторы.

Краткие технические характеристики

• Вид топлива: природный газ (ГОСТ 5542-2014) и сжиженный углеводородный газ (ГОСТ 34858-2022).
• Мощность: от 17 до 48 кВт (одноступенчатая регулировка).
• Исполнение: одноступенчатая (single-stage).
• Тип пламенной трубы: стандартная, длина пламенной трубы 90 мм.
• Электропитание: 220 В, электродвигатель 75 Вт.
• Противодавление: от 0 до 2.5 мбар — диапазон входного давления газа для стабильной работы.
• Класс пылевлагозащиты: IP40.
• Габариты / вес: 30.4 × 25.8 × 22.75 см, вес 9 кг.
• Комплектация: головка сгорания, газовая рампа, штекер для электроподключения, фланец с прокладкой.
• Страна бренда: Россия.

Конструкция и состав горелки

Конструкция моноблочного типа обеспечивает компактность и простоту монтажа. В состав горелки входят:

• вентилятор с двигателем 75 Вт — обеспечивает подачу воздуха и формирование оптимального горения;
• блок управления — контролирует последовательность розжига, мониторинг пламени и защитные алгоритмы;
• трансформатор и электрод розжига — инициируют стабильное зажигание;
• электрод ионизации — контроль наличия пламени в процессе работы;
• головка сгорания и стандартная пламенная труба (90 мм) — формируют факел и устойчивое горение;
• штекеры с защитой от неправильного подключения — электробезопасность при монтаже.

Функции безопасности

• контроль пламени по ионизационному электроду;
• реле контроля давления воздуха и реле минимального/максимального давления газа;
• мгновенное перекрытие подачи газа электромагнитным клапаном при неисправности;
• защитное отключение при недостаточном напряжении (<175 В) и автоматический перезапуск при восстановлении ≥185 В;
• блокировки при наличии постороннего света на этапе продувки и при отсутствии пламени после розжига;
• индикация состояния и аварий (красный индикатор при блокировке).

Установка, совместимость и требования к котлам

• Подходит для маломощных отопительных котлов, водогрейных котлов и теплогенераторов с фланцевым присоединением, рассчитанных на мощность 17–48 кВт.
• Необходим монтаж газовой рампы перед горелкой и установка газового фильтра для очистки от твёрдых частиц.
• Требуется обеспечить противодавление в пределах 0–2.5 мбар и стабильное питание 220 В.
• Эксплуатация в температурном диапазоне 0…+40 °C.

Эксплуатация и обслуживание

1. Пуск и наладка: выполняется специалистами, включает регулировку расхода газа винтом, настройку угла заслонки и зазора между огневой головой и диффузором для оптимизации подачи воздуха.
2. Регулярное обслуживание: проверка электродов (розжига и ионизации), состояние фильтра на газовой рампе, механическое состояние вентилятора и целостность штекеров.
3. Ресурс и эксплуатационный срок: рассчитана на срок службы до 15 лет при соблюдении регламентных работ.
4. Рекомендации по безопасности: установка реле контроля давления, соблюдение нормативов по вентиляции и своевременная замена изношенных уплотнений фланца.

Преимущества RUF RTG 3

• низкие выбросы NOx (соответствие 3 классу EN 676) — экологичность;
• компактность и моноблочная конструкция — простота интеграции в котельное оборудование;
• высокий уровень защиты и надежности (IP40, защита от неправильного электросоединения);
• информативная система индикации и автоматические блокировки повышают безопасность эксплуатации;
• полный комплект поставки (рампа, фланец, головка сгорания) упрощает монтаж.

Примеры реального использования

• Котельная небольшого офисного здания: горелка RUF RTG 3 устанавливается на водогрейный котёл, обеспечивает экономичную и экологичную подачу тепла в систему ГВС и отопления.
• Теплогенератор на производственном участке: обеспечивает стабильную температуру технологических процессов при отсутствии потребности в модуляции мощности.
• Замена устаревшего оборудования в котельной жилого комплекса: быстрый монтаж благодаря фланцевому присоединению и поставке в комплекте с рампой.

FAQ — частые вопросы

• Для каких видов газа подходит горелка? — Применима для природного газа (ГОСТ 5542-2014) и сжиженного углеводородного газа (ГОСТ 34858-2022). Другие виды газа — только после согласования с изготовителем.
• Подходит ли для твердотопливных котлов? — Нет. Горелка рассчитана на газовые горелочные устройства и котлы с соответствующим фланцевым интерфейсом.
• Нужна ли дополнительная автоматика? — Горелка оснащена встроенным блоком управления и функциями безопасности, но интеграция с системой котла и дополнительными датчиками зависит от конкретной схемы управления котельной.
• Как часто нужна техническая проверка? — Рекомендуемая периодичность — ежегодная комплексная проверка и при необходимости промежуточная визуальная инспекция фильтра и электродов.

Для покупки и профессиональной консультации по подбору и монтажу горелки RUF RTG 3 обращайтесь в компанию Промэлектроника: sales@prom-elec.com. Специалисты помогут выбрать конфигурацию под ваш котёл, предоставят условия поставки и сервисного обслуживания.

Контрольные параметры при заказе: модель (RUF RTG 3), артикул RU17000010, требуемая мощность, тип топлива, параметры входного давления и фланцевое присоединение.
