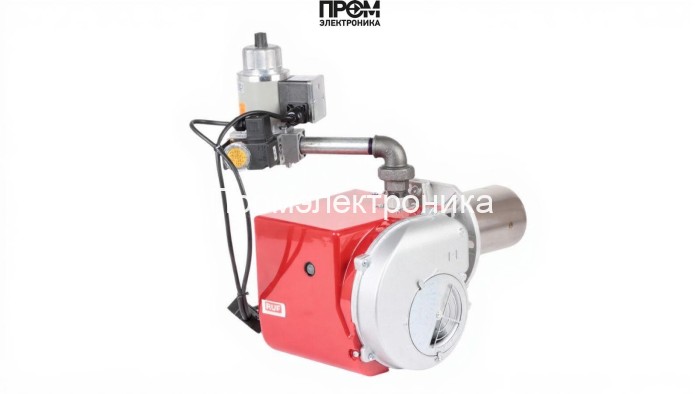

Газовая горелка RUF RTG 12 MV-DLE 207 — техническое описание

Предлагаемая газовая горелка RUF RTG 12 MV-DLE 207 (арт. RU17170010-RU19990002) предназначена для надежного и эффективного сжигания природного газа в промышленных и коммунально-бытовых котельных. Конструкция и комплект поставки разработаны с учётом эксплуатационных требований 2026 года: простота монтажа, минимальные пусковые параметры и высокая стабильность работы при перепадах давления.

Ключевые технические характеристики

• Вид топлива: газовая
• Мощность горелки: от 50 до 120 кВт
• Исполнение: одноступенчатая
• Тип пламенной трубы: стандартная
• Длина пламенной трубы: 158.5 мм
• Диаметр пламенной трубы: 101 мм
• Электропитание: 220 В
• Электродвигатель: 130 Вт
• Класс пылевлагозащиты: IP40
• Противодавление: от 0 до 3.5 мбар
• Давление газа рампы: от 0.3 до 2 мбар
• Расход газа: от 5 до 12 нм³/ч
• Тип соединения: Rp 3/4"
• Вес: 10.5 кг
• Габариты: 33.8 x 24.3 x 24.6 см
• Страна бренда: Россия (RUF)

Конструкция и комплектация

Горелка выполнена в модульном исполнении для упрощённого обслуживания. В комплект поставки входит:

• голова сгорания с установленной пламенной трубой (длина 158.5 мм, диаметр 101 мм);
• газовая рампа с регулируемым давлением (0.3–2 мбар);
• электродвигатель 130 Вт для вентилятора/впрыска воздуха;
• монтажные элементы и базовая разводка для подключения Rp 3/4".

Сборка и материалы рассчитаны на работу при противодавлении до 3.5 мбар; корпус и электрика имеют защиту IP40.

Области применения — реальные примеры

• Котельные малой и средней мощности: замена или модернизация горелочных устройств в котлах 50–120 кВт.
• Промышленные теплогенераторы: стабильная подача газа на технологические печи и сушильные установки с расходом 5–12 нм³/ч.
• Коммунальная сфера: резервные и сезонные котельные в детских садах, школах и административных зданиях.

Пример: модернизация котла водогрейного типа 100 кВт — установка RTG 12 позволяет снизить время стабилизации пламени и обеспечить равномерный прогрев теплообменника при перепаде входного давления газа.

Преимущества модели RUF RTG 12 MV-DLE 207

• Компактные размеры (33.8x24.3x24.6 см) и малый вес (10.5 кг) — облегчённый монтаж и минимальная нагрузка на фронтальную плиту котла.
• Широкий диапазон мощности (50–120 кВт) — подходит для разных типов котлов и режимов работы.
• Низкий расход газа при стабильном горении (5–12 нм³/ч) — экономичность при длительной эксплуатации.
• Работа при изменяющемся противодавлении (0–3.5 мбар) — устойчивость в сетях с нестабильным давлением.
• Простая конструкция одноступенчатой горелки — надёжность и упрощённое техническое обслуживание.

Монтаж, эксплуатация и обслуживание

1. Монтаж: подключение к газовой рампе Rp 3/4", питание 220 В, механическое закрепление на фланце котла согласно чертежам производителя.
2. Пусконаладочные работы: проверка давления рампы (0.3–2 мбар), регулировка подачи воздуха/газа, протоколирование параметров.
3. Эксплуатация: рекомендуется контролировать расход газа и стабильность пламени при первых 72 часах работы после установки.
4. ТО: визуальный осмотр головы сгорания и пламенной трубы каждые 3 месяца при сезонной эксплуатации; ежегодная очистка газовой рампы и проверка электрических соединений.

Для сохранения гарантийных обязательств используйте оригинальные комплектующие и следуйте регламентам производителя.

Совместимость — для каких котлов подходит

• Водогрейные и паровые котлы малой и средней мощности от 50 до 120 кВт.
• Котлы с фланцевым присоединением, допускающие монтаж горелки по размерам и типу пламенной трубы (стандартная).
• Устройства с эксплуатацией в сетях с давлением газа и противодавлением в пределах указанных параметров.

FAQ — часто задаваемые вопросы

Можно ли использовать горелку на пропане?

Заводская конфигурация рассчитана на природный газ; для использования с пропаном требуется перенастройка регуляторов и подтверждение у производителя.

Какой срок службы основных узлов?

При соблюдении регламентов обслуживания — 8–12 лет для механических узлов и 3–5 лет для электродвигателя в зависимости от режима работы.

Нужно ли ставить фильтр на подачу газа?

Рекомендуется установка фильтра тонкой очистки перед газовой рампой для предотвращения засорения форсунок.

Заключение и покупка

Газовая горелка RUF RTG 12 MV-DLE 207 — технически выверенное решение для модернизации и комплектации котельных мощностью 50–120 кВт. Учитывая параметры: электрическое питание 220 В, электродвигатель 130 Вт, защита IP40, компактные габариты и малый расход газа, модель оптимальна для эксплуатации в современных сетях.

Для заказа и получения технической консультации покупайте оборудование у компании Промэлектроника — sales@prom-elec.com. Наши специалисты помогут с выбором модификации, подбором комплектующих и организацией пусконаладочных работ.
