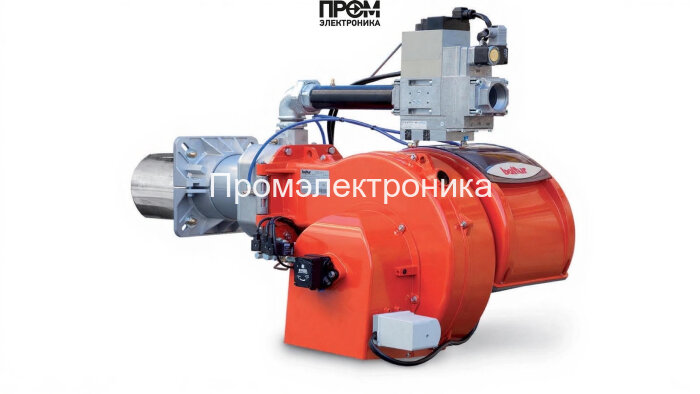

Газодизельная горелка Baltur TBML 160 ME

Газодизельная горелка Baltur TBML 160 ME — сжатое техническое описание

Газодизельная горелка Baltur TBML 160 ME — промышленное комбинированное решение для паровых и водогрейных котлов, спроектированное для надёжной работы при нагрузках 550–1600 кВт. В описании ниже приведены конструктивные узлы, принцип действия и эксплуатационные параметры в формате, удобном для инженера и службы эксплуатации.

Конструкция и состав основных узлов

• Топливный насос — шестерёнчатый самовсасывающий насос обеспечивает устойчивую подачу дизельного топлива и поддерживает рабочее давление распыления при любых режимах.
• Датчик пламени — УФ-детектор контролирует наличие горения и формирует блокировку при отказе, обеспечивает быстрый сигнал аварии.
• Топочный автомат — микропроцессорная электроника BT3 управляет последовательностью розжига, режимами мощности и диагностикой ошибок.
• Трансформатор розжига — высоковольтный трансформатор (примерно 26 кВ) обеспечивает стабильную искру для надёжного поджига смеси.
• Реле давления — контролирует давление воздуха/наддува и реализует защитные блокировки при падении давления.
• Форсунки — сопловые узлы распыления дизтоплива со стабильной геометрией факела для равномерного горения и минимизации сажи.
• Сервопривод — электрический сервопривод воздушной заслонки обеспечивает точную настройку подачи воздуха и быстрый переход между режимами.
• Клапаны — газовые и топливные клапанные блоки с фильтрацией и предохранительными элементами для управления подачей топлива.
• Электроды — контрольные и зажигающие электроды выполнены из коррозионно-стойких сплавов, гарантируют стабильность искрообразования и детекции.

Ключевые технические параметры

• Мощность: 550–1600 кВт.
• Вид топлива: метан, пропан, дизель (вязкость до 5,5 сСт при +20 °C).
• Длина пламенной трубы: 450 мм; противодавление: 0…12 мбар.
• Электропитание: 380 В, 3-фазная сеть; электродвигатель: 3000 Вт; потребляемая мощность: 3400 Вт.
• Расход топлива: дизель 46.4–134.9 кг/ч; газ 14.3–65.4 нм³/ч.
• Класс пылевлагозащиты: IP40; уровень шума: 83 дБ; вес: 95 кг; габариты: 125×70×54 см.

Принцип работы и эксплуатационные рекомендации

• Топочный автомат управляет розжигом (трансформатор + электроды), поддержкой пламени (датчик пламени) и режимами подачи топлива через форсунки и клапаны.
• Сервопривод регулирует воздушную заслонку в зависимости от команды контроллера, обеспечивая оптимальную смесь воздух/топливо.
• Реле давления и датчики контролируют безопасность — при падении давления или отсутствии пламени автоматика переводит систему в безопасное состояние.
• Рекомендуется регламентное обслуживание: проверка форсунок и насоса, тестирование датчика пламени и трансформатора, смазка сервопривода и проверка уплотнений клапанов.

Преимущества для интеграции

• Комбинированность топлива обеспечивает резервирование и гибкость эксплуатации.
• Модульная конструкция и доступ к ключевым узлам упрощают сервис и замену компонентов (насос, форсунки, датчики, клапаны).
• Микропроцессорное управление и диагностические функции повышают безопасность и снижают время простоя.

Baltur TBML 160 ME — практичное инженерное решение для крупных теплогенерирующих установок, где важны точность управления, надёжность узлов и простота сервисного обслуживания.
