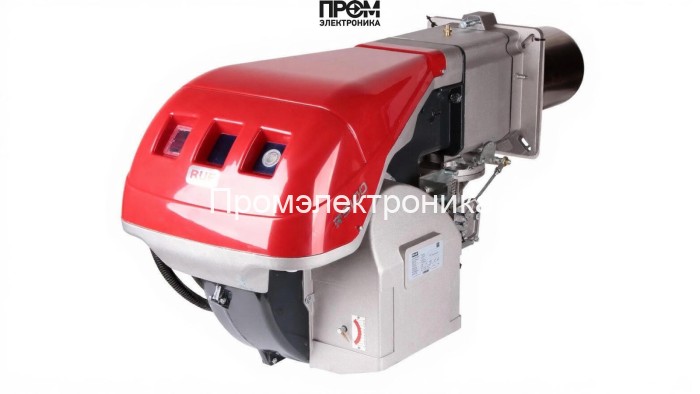

Газовая горелка RUF RS 100 TC

Газовая горелка RUF RS 100 TC — техническое описание и состав узлов

Газовая горелка RUF RS 100 TC спроектирована для промышленного и коммунального применения, где критичны точность дозирования топлива, надёжность электрических узлов и безопасность автоматического управления. Модель обеспечивает номинальную мощность в диапазоне 232–1163 кВт при расходе газа 46.5–81.4 нм³/ч и рассчитана на работу при противодавлении 0–9.5 мбар. Двухступенчатое исполнение гарантирует экономичный переход между режимами и стабильность при частичной нагрузке. Конструкция соответствует современным требованиям по защите электрооборудования (IP44) и рассчитана на питание 220/380 В с электродвигателем 1500 Вт.

Основные эксплуатационные параметры

• Мощность: 232–1163 кВт
• Тип: газовая, двухступенчатая
• Длина пламенной трубы: 250 мм (стандартная)
• Расход газа: 46.5–81.4 нм³/ч
• Противодавление: 0–9.5 мбар
• Электропитание: 220 / 380 В, электродвигатель 1500 Вт, потребляемая мощность 1800 Вт
• Класс защиты: IP44, уровень шума 77 дБ
• Рабочая температура: 0–40 °C, масса 73 кг

Комплект ключевых узлов и компонентов

Для обеспечения воспламенения, регулировки и безопасности горелки в конструкцию входят следующие основные детали:

• Топливный насос — обеспечивает стабильное поступление газа (в комбинированных системах с подачей давления), адаптируется под рабочее противодавление.
• Датчик пламени — электронный мониторинг наличия горения с быстрым отключением при отказе, совместим с автоматикой горелки.
• Топочный автомат — модуль управления последовательностью пуска, контроля и остановки, реализует двухступенчатый алгоритм регулировки.
• Трансформатор розжига — формирует искровой разряд на электродах для надёжного поджига, рассчитан на промышленные циклы работы.
• Реле давления — контроль рабочего давления газа в линии и блокировка пуска при выходе параметров за допуск.
• Форсунки — комплект сменных сопел для точной настройки расхода и профиля факела в пределах заявленного диапазона.
• Сервопривод — обеспечивает позиционирование клапанов и заслонок в системе в зависимости от команды автоматики.
• Клапан — запорный элемент безопасности с электромагнитным приводом для быстрого перекрытия подачи топлива.
• Электроды — рабочие элементы розжига и контроля искры, выполнены из термостойких материалов для длительного ресурса.

Технические преимущества и рекомендации

• Двухступенчатая логика снижает расход топлива при неполной нагрузке и уменьшает эмиссию при переходных процессах.
• Структурированная модульность упрощает сервис: замена форсунок, электродов или трансформатора розжига занимает минимальное время.
• При монтаже рекомендуется сверять геометрию фланца и требования по противодавлению, а также обеспечить доступность для обслуживания узлов: топливного насоса, реле давления и датчика пламени.
• Рекомендован регулярный осмотр и очистка головки сгорания и форсунок каждые 1000–2000 моточасов в зависимости от состава топлива.

RUF RS 100 TC — технически выверенное решение для котлов средней и повышенной мощности, сочетающее стабильность горения, расширенные функции безопасности и удобство сервисного обслуживания.
