Elco

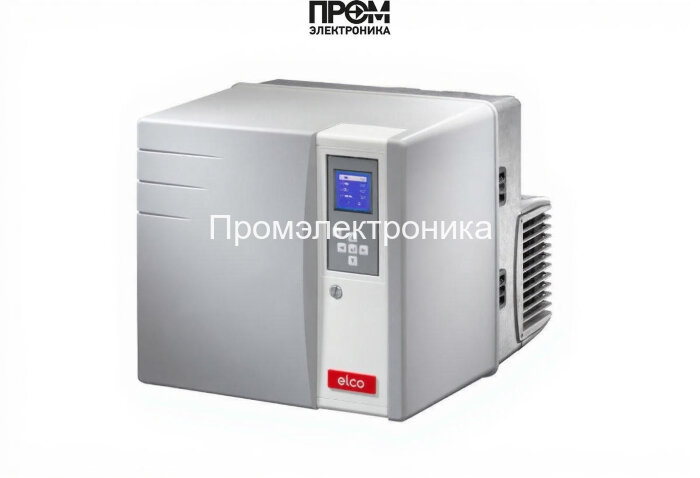

Газовая горелка Elco VG 4.440 M E

Все товары Elco →

Газовая горелка Elco VG 4.440 M E. Вид топлива: газовая; Мощность горелки: от 110 до 440 кВт; Исполнение горелки: двухступенчатая, прогрессивная-электронномодулируемая.

Газовая горелка Elco VG 4.440 M EУвеличить фото

Основные характеристики

Бренды
Elco
Вес
45 кг
Вид топлива
газовая
Мощность горелки
от 110 до 440 кВт
Исполнение горелки
двухступенчатая, прогрессивная-электронномодулируемая
Электропитание
220 В
Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 110 до 440 кВт · от 0 до 5 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

газовая · двухступенчатая, прогрессивная-электронномодулируемая

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В · без газовой рампы, без головы сгорания

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Газовые горелки →
01

Описание

Газовая горелка Elco VG 4.440 M E. Каталожные параметры этого исполнения: вид топлива: газовая; мощность горелки: от 110 до 440 кВт; исполнение горелки: двухступенчатая, прогрессивная-электронномодулируемая; электропитание: 220 В; противодавление: от 0 до 5 мбар; комплектация: без газовой рампы, без головы сгорания.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

В каталоге указана комплектация: без газовой рампы, без головы сгорания. Уточните, какие принадлежности входят в выбранный артикул и какие поставляются отдельно.

Идентификация исполнения

При запросе предложения укажите полное наименование Газовая горелка Elco VG 4.440 M E, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Газовая горелка Elco VG 4.440 M E
Бренды
Elco
Вес
45 кг
Вид топлива
газовая
Мощность горелки
от 110 до 440 кВт
Исполнение горелки
двухступенчатая, прогрессивная-электронномодулируемая
Электропитание
220 В
Комплектация
без газовой рампы, без головы сгорания
Электродвигатель
420 Вт
Потребляемая электрическая мощность
606 Вт
Страна бренда
Италия
Противодавление
от 0 до 5 мбар
03

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

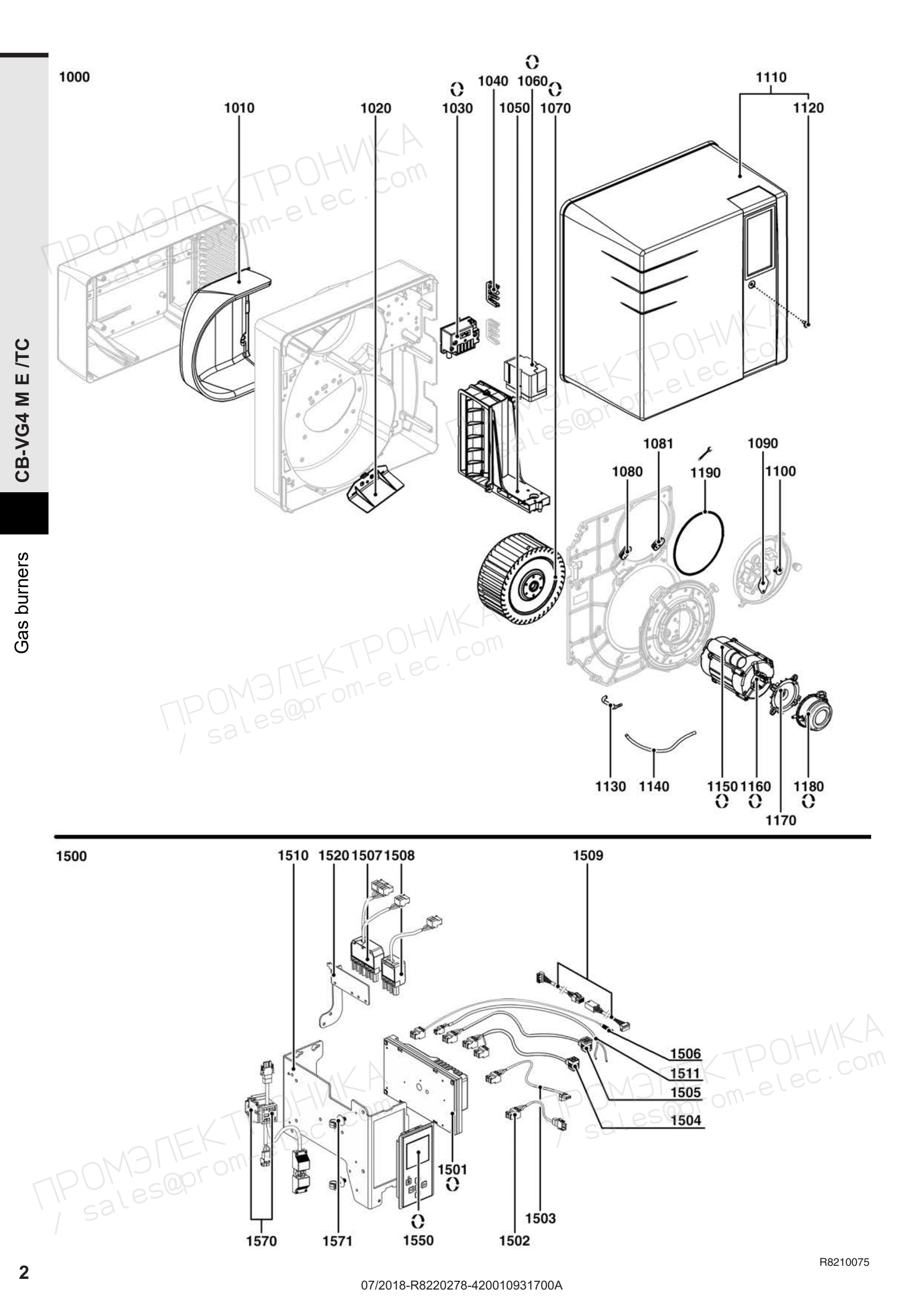

Взрывсхема: корпус горелки, электрические компоненты

Взрывсхема: корпус горелки, электрические компоненты — Газовая горелка Elco VG 4.440 M E
Открыть схему в полном размере ↗Документ 420010931700A · R8220278-01 - 19/07/2018 · страница 2

Запчасти на схеме

  1. Поз. 1010
    Звукоизоляция 259 x 269 мм

    Артикул: 65300808

    Период по каталогу: 06-2018 — конец периода не указан

  2. Поз. 1020
    Направляющая всасываемого воздуха 119/114x60 78°, черная

    Артикул: 13017364

    Период по каталогу: 06-2018 — конец периода не указан

  3. Поз. 1030
    Трансформатор розжига Elco EBI4 1PC 052F4058

    Артикул: 65300715

    Период по каталогу: 06-2018 — конец периода не указан

  4. Поз. 1040
    Муфта пропуска провода Elco 54X36X8, 13016845

    Артикул: 13016845

    Период по каталогу: 06-2018 — конец периода не указан

  5. Поз. 1050
    Воздушная заслонка Elco C05

    Артикул: 65300810

    Период по каталогу: 06-2018 — конец периода не указан

  6. Поз. 1070
    Рабочее колесо вентилятора Elco Ø180 x 75 мм, 13011096

    Артикул: 13011096

    Период по каталогу: 06-2018 — конец периода не указан

  7. Поз. 1080
    Распорный фиксатор Elco 30 X 11 X 2,5 мм 13011186

    Артикул: 13011186

    Период по каталогу: 06-2018 — конец периода не указан

  8. Поз. 1081
    Распорный фиксатор Elco 30 x 11 x 2.5 мм, 13020685

    Артикул: 13020685

    Период по каталогу: 06-2018 — конец периода не указан

  9. Поз. 1090
    Заглушка пластиковая Elco 48 x 36 x 28 мм, 65300568

    Артикул: 65300568

    Период по каталогу: 06-2018 — конец периода не указан

  10. Поз. 1100
    Смотровое стекло Elco Ø18/14 x 5 мм, 13007807

    Артикул: 13007807

    Период по каталогу: 06-2018 — конец периода не указан

  11. Поз. 1110
    Кожух горелки Elco V4, в комплекте

    Артикул: 65300812

    Период по каталогу: 06-2018 — конец периода не указан

  12. Поз. 1120
    Фиксирующий винт кожуха M5 x 15 мм

    Артикул: 65300519

    Период по каталогу: 06-2018 — конец периода не указан

  13. Поз. 1130
    Комплект для измерения давления воздуха Elco, 65327491

    Артикул: 65327491

    Период по каталогу: 06-2018 — конец периода не указан

  14. Поз. 1140
    Гибкая импульсная трубка 500 мм

    Артикул: 13015497

    Период по каталогу: 06-2018 — конец периода не указан

  15. Поз. 1150
    Конденсатор Elco 16 мкФ, 65301178

    Артикул: 65301178

    Период по каталогу: 06-2018 — конец периода не указан

  16. Поз. 1160
    Электродвигатель ACC 420 Вт 65300813

    Артикул: 65300813

    Период по каталогу: 06-2018 — конец периода не указан

  17. Поз. 1170
    Держатель реле давления Elco 13020723

    Артикул: 13020723

    Период по каталогу: 06-2018 — конец периода не указан

  18. Поз. 1180
    Реле давления Elco 604.99501

    Артикул: 13020722

    Период по каталогу: 06-2018 — конец периода не указан

  19. Поз. 1190
    Уплотнение Elco 485 мм, 65327476

    Артикул: 65327476

    Период по каталогу: 06-2018 — конец периода не указан

  20. Поз. 1501
    Блок управления LCG 911 BT320 Elco 65300964

    Артикул: 65300964

    Период по каталогу: 06-2018 — конец периода не указан

  21. Поз. 1502
    Кабель электродвигателя + штекер P.3P/RAST3P L290 BT3 Elco 65300965

    Артикул: 65300965

    Период по каталогу: 06-2018 — конец периода не указан

  22. Поз. 1503
    Кабель питания трансформатора розжига + штекер 3P/RAST3P L250BT3 Elco 65300966

    Артикул: 65300966

    Период по каталогу: 06-2018 — конец периода не указан

  23. Поз. 1504
    Кабель газо.клапан+PL.DIN/2XRAST3P L2000 Elco 65300967

    Артикул: 65300967

    Период по каталогу: 06-2018 — конец периода не указан

  24. Поз. 1505
    Кабель реле давления газа + штекер DIN/RAST3P L1500BT3 Elco 65300968

    Артикул: 65300968

    Период по каталогу: 06-2018 — конец периода не указан

  25. Поз. 1506
    Кабель электрода ионизации RAST4P/D4F L350BT3 Elco 65300970

    Артикул: 65300970

    Период по каталогу: 06-2018 — конец периода не указан

  26. Поз. 1507
    Кабель+PLUGWIE. 7P/3XRAST3P L370 Elco 65300971

    Артикул: 65300971

    Период по каталогу: 06-2018 — конец периода не указан

  27. Поз. 1508
    Кабель+PLUGWIE. 4P/RAST3P L350 Elco 65300972

    Артикул: 65300972

    Период по каталогу: 06-2018 — конец периода не указан

  28. Поз. 1509
    Кабель серводвигатель+PL.6P/RAST6P L1400 Elco 65301111

    Артикул: 65301111

    Период по каталогу: 06-2018 — конец периода не указан

  29. Поз. 1510
    Держатель блока управления 205X246X93 90°-90° Elco 65300524

    Артикул: 65300524

    Период по каталогу: 06-2018 — конец периода не указан

  30. Поз. 1511
    Кабель реле давления воздуха + штекер RAST2P/2X0,75 L430 Elco 65300048

    Артикул: 65300048

    Период по каталогу: 06-2018 — конец периода не указан

  31. Поз. 1520
    Держатель WIELAND PLUG 4+7 P. 128X63X130 90° Elco 65300973

    Артикул: 65300973

    Период по каталогу: 06-2018 — конец периода не указан

  32. Поз. 1550
    Блок управления горелкой Elco 65326869

    Артикул: 65326869

    Период по каталогу: 06-2018 — конец периода не указан

  33. Поз. 1570
    Реле тепловое двигателя C05 + кабель со штекером Elco 65301069

    Артикул: 65301069

    Период по каталогу: 06-2018 — конец периода не указан

  34. Поз. 1571
    Фиксатор кабелей пластиковый клипсовый D10/6 (X.10) Elco 65300679

    Артикул: 65300679

    Период по каталогу: 06-2018 — конец периода не указан
