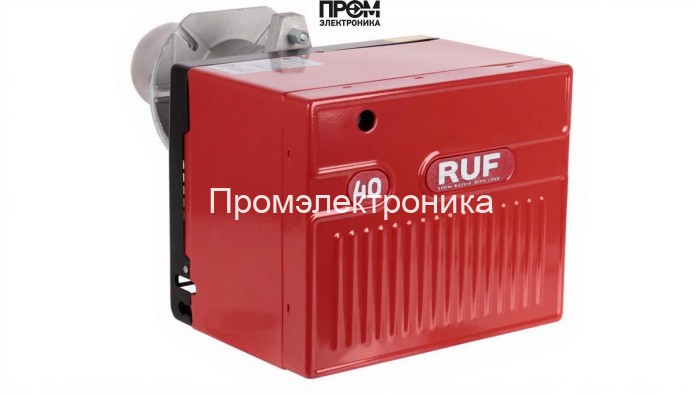

Газовая горелка RUF 40 GS10D TL — техническое описание и состав узлов

Газовая горелка RUF 40 GS10D TL (артикул RU20191136TL) — промышленное решение для двухступенчатого горения природного газа с диапазоном мощности 22–105 кВт и расходом 2.9–10.6 нм³/ч. Конструкция ориентирована на надежность, простоту обслуживания и минимизацию времени простоя оборудования при эксплуатации котлов водогрейного и парового типа. Питается от сети 220 В, потребляемая электрическая мощность — 100 Вт. Применение удлинённой пламенной трубы длиной 120 мм обеспечивает устойчивость факела при ограниченной глубине топочной камеры и снижает тепловую нагрузку на лицевую панель котла.

Ключевые параметры

• Вид топлива: газовая
• Мощность: 22–105 кВт
• Расход газа: 2.9–10.6 нм³/ч
• Противодавление на входе: 0–4.95 мбар
• Габариты: 36.8×45.6×26.2 см, вес: 16 кг
• Питание электросети: 220 В, потребление 100 Вт

Технический состав и функциональные узлы

Горелка выполнена по модульной схеме с доступом к основным компонентам для сервисного обслуживания. В состав изделия входят следующие ключевые элементы и узлы управления, обеспечивающие безопасную и управляемую работу:

• Топливный насос — обеспечивает стабильную подачу газовоздушной смеси и компенсирует изменения давления в трубопроводе.
• Датчик пламени — контролирует наличие факела и обеспечивает блокировку подачи топлива при пропадании горения.
• Топочный автомат — программируемый контроллер безопасности и логики розжига/выключения, реализует двухступенчатую схему управления.
• Трансформатор розжига — генерирует высокое напряжение для искрового воспламенения смеси.
• Реле давления — контролирует противодавление и отключает горелку при критических значениях для предотвращения обратного давления в камере.
• Форсунки — обеспечивают равномерное распыление и формирование факела в соответствии с заданной мощностью.
• Сервопривод — управляет положением заслонок и дозировкой газовой подачи при переходах между ступенями мощности.
• Клапан (запорная арматура) — электромагнитные/механические элементы безопасности для мгновенного перекрытия подачи топлива.
• Электроды — контроль за розжигом и стабилизацией искрового разряда; выполнены с учетом температурных и коррозионных нагрузок.

Эксплуатационные рекомендации

• Монтаж и наладку проводить квалифицированным персоналом с проверкой герметичности и электробезопасности.
• Плановое обслуживание: проверка датчика пламени, состояние электродов и форсунок не реже одного раза в сезон.
• При нестабильном давлении газа или шумовых аномалиях — приостановить работу и выполнить диагностику реле давления, топочного автомата и сервопривода.
• Использовать оригинальные запасные части (форсунки, клапаны, трансформатор розжига) для сохранения паспортных характеристик.

Преимущества для интеграции в котельные установки

• Двухступенчатая логика управления — простая интеграция в типовые системы автоматизации.
• Удлинённая пламенная труба 120 мм — совместимость с котлами с ограниченной топочной камерой.
• Компактные габариты и вес 16 кг — упрощённый монтаж и замена узлов.
• Широкий диапазон мощности — гибкость при модернизации котлов малого и среднего класса.

Газовая горелка RUF 40 GS10D TL рекомендована для объектов, где требуются надежность, простая сервисная логика и строгий контроль безопасности. Технический состав и наличие ключевых узлов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) делают аппарат удобным для интеграции в современные котельные схемы и соответствуют требованиям эксплуатационной надежности в 2026 году.
