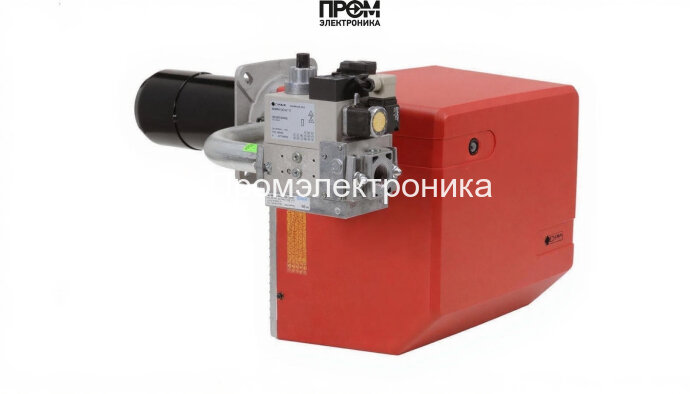

Газодизельная горелка FBR GM X3 TL + R. CE D1"- S

Газодизельная горелка FBR GM X3 TL + R — техническое описание и состав

Предлагаем техническое описание комбинированной газодизельной горелки FBR GM X3 TL + R — решение для промышленных и коммунальных котельных, ориентированное на надёжность, простоту интеграции и соответствие современным требованиям энергоэффективности 2026 года. Горелка обеспечивает мощностной диапазон 58–151 кВт, работает в одноступенчатом режиме, оснащена удлинённой пламенной трубой 250 мм и рассчитана на электропитание 220 В. Ниже приведено структурированное описание ключевых узлов, принципов работы, требований по монтажу и сервису с упором на безопасность и оптимизацию расхода топлива.

Ключевые конструктивные элементы

• Топливный насос — обеспечивает стабильную подачу дизельного топлива к форсункам при заданном расходе 5–13 кг/ч, поддерживает требуемое давление в топливной магистрали.
• Датчик пламени — оптический/ионизационный контроллер, фиксирует наличие факела и передаёт сигнал в систему безопасности; обеспечивает автоматическое отключение при погасании пламени.
• Топочный автомат — блок управления горением, реализует логику последовательности розжига, контроля параметров и аварийной блокировки; совместим с классическими ПЛК котельного поведения.
• Трансформатор розжига — питает электроды розжига, формирует высоковольтные импульсы для надёжного поджига смеси в разных условиях.
• Реле давления — контролирует безопасность подачи газа/воздуха и сигнализирует о превышениях или падении давления в системе.
• Форсунки — двусторонний узел: газовые форсунки для работы на природном/сжиженном газе (рампа 3–21 мбар) и дизельные форсунки для распыления при расходе 5–13 кг/ч; сконструированы для равномерного распыла и минимизации нагара.
• Сервопривод — регулирует положение заслонок и клапанов, обеспечивает точность подачи воздуха и топлива при переключении режимов.
• Клапан — газовый и топливный запорные клапаны с быстрым срабатыванием для аварийного перекрытия и блокировочной логики.
• Электроды — электроды розжига и контроля ионизации, изготовлены из коррозионно-стойких материалов, рассчитаны на длительный ресурс при циклической эксплуатации.

Принцип работы и интеграция

Горелка рассчитана на автоматический переход между газовым и дизельным режимом; топливный насос и форсунки обеспечивают дозированную подачу, сервоприводы и клапаны корректируют воздушный поток, датчик пламени и трансформатор розжига обеспечивают надёжный запуск и защиту. Топочный автомат управляет последовательностью операций, реле давления контролирует соответствие системных параметров требованиям котла.

Эксплуатация, безопасность и обслуживание

• Условия эксплуатации: −20…+70 °C, класс защиты IP40 — монтаж в закрытых, защищённых помещениях.
• Регулярная проверка: контроль герметичности рампы (3–21 мбар), чистка форсунок и проверка электродов, тестирование датчика пламени и реле давления.
• Рекомендации по монтаже: фланцевое соединение Rp 1", обеспечение доступа для обслуживания привода, насоса и блока управления.

FBR GM X3 TL + R — инженерно выверенная конструкция для задач средней мощности, сочетающая в себе отказоустойчивость, простоту обслуживания и соответствие современным стандартам безопасности котельного оборудования.
