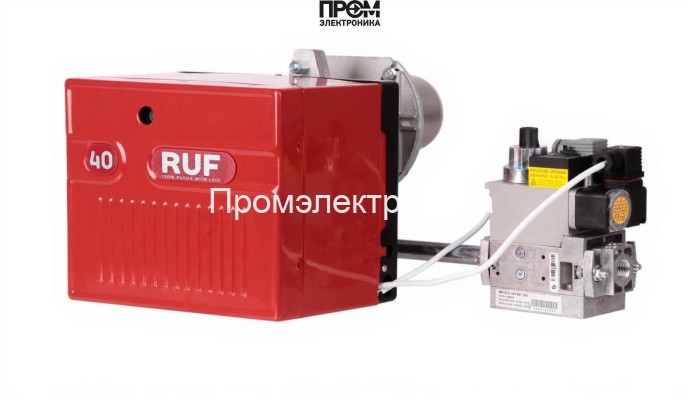

Техническое описание газовой горелки RUF 40 FS5 TL MB-DLE 405

Газовая горелка RUF 40 FS5 TL MB-DLE 405 разработана для надёжной и экономичной эксплуатации в котельных малой и средней мощности. Описанная конструкция ориентирована на современное промыш­ленное применение 2026 года с акцентом на безопасность, энергоэффективность и удобство интеграции в автоматизированные системы управления.

Краткая сводка

• Мощность: 23–58 кВт
• Расход газа: 2.3–5.8 нм³/ч
• Длина пламенной трубы: 110 мм
• Электропитание: 220 В; электродвигатель: 90 Вт
• Давление рампы: 1.3–4.9 мбар; противодавление топки: 0–1 мбар

Составные узлы и их функции

Конструкция выполнена модульно; ключевые компоненты обеспечивают стабильное воспламенение, регулирование подачи топлива и контроль безопасности. Основные элементы и их назначение:

• Топливный насос — обеспечивает стабильное и дозированное участие газа при изменении подачи; компенсирует колебания сетевого давления и поддерживает требуемую величину рампы.
• Датчик пламени — надёжный контроль наличия факела с быстрым срабатыванием для предотвращения продувок и обратных ударов; совместим с системами блокировки.
• Топочный автомат — управляет последовательностью розжига, контролирует режимы работы и реализует защитные алгоритмы при авариях.
• Трансформатор розжига — формирует высоковольтный искровой разряд для инициирования стабильного пламени при старте.
• Реле давления — следит за давлением в газовой рампе и при выходе параметров за пределы допустимых значений блокирует подачу топлива.
• Форсунки — обеспечивают заданную геометрию факела и оптимизацию смеси воздух—топливо для минимизации эмиссий и устойчивого горения.
• Сервопривод — точное позиционирование регулирующих элементов (заслонок, клапанов), реализует плавное изменение подачи воздуха/газа при интеграции с ПЛК.
• Клапан — запорные и предохранительные клапаны с электрическим управлением и механическими стопами для аварийной остановки подачи топлива.
• Электроды — ионизационный контроль и инициирование розжига; конструкция рассчитана на длительную цепь коммутаций и простую замену.

Преимущества конструкции и эксплуатационные особенности

• Модульный подход упрощает сервис: замена датчика пламени, трансформатора розжига или форсунок не требует демонтажа основного корпуса.
• Совместимость с современными системами диагностики и ПЛК обеспечивает мониторинг состояния узлов в режиме 24/7 и раннее предупреждение о деградации компонентов.
• Оптимизированная головка с пламенной трубой 110 мм повышает устойчивость факела и снижает тепловую нагрузку на фасад топки.
• Комплектность включает газовую рампу и монтажный набор для быстрой интеграции в котельную линию.

Рекомендации по обслуживанию и безопасности

• Периодическая проверка и калибровка реле давления и топливного насоса — ключевой этап профилактики.
• Проверка исправности датчика пламени и состояния электродов перед каждым запуском после профилактики.
• Обслуживание сервоприводов и клапанов — смазка и проверка механических ходов, тесты на герметичность.
• Использование сертифицированного персонала для монтажа и пусконаладки, соблюдение требований IP20 и вентиляционных норм.

RUF 40 FS5 TL MB-DLE 405 — технически продуманная горелка для задач 2026 года, где важны надёжность, минимальные потери топлива и простая интеграция в цифровую инфраструктуру котельных.
