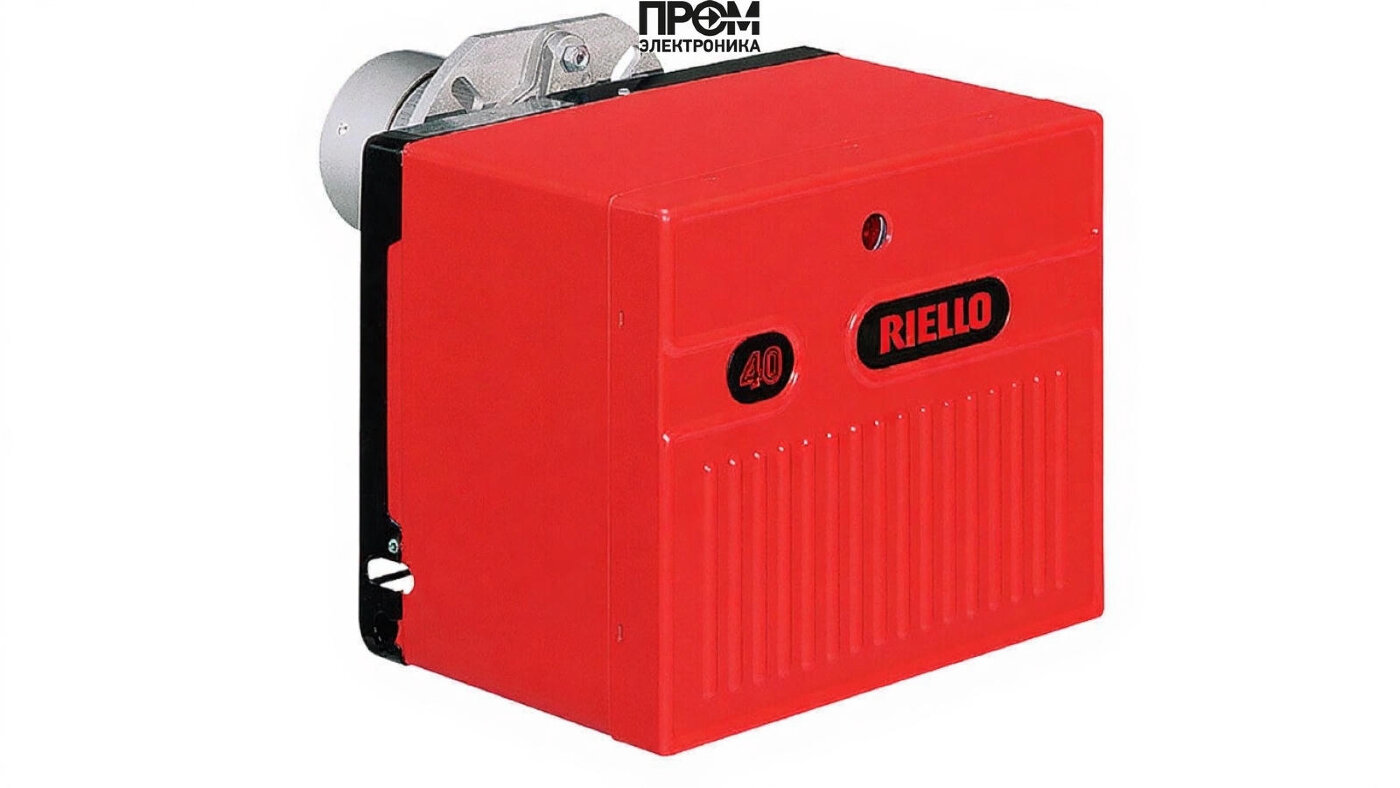

Керосиновая горелка Riello 40 G10

Керосиновая горелка Riello 40 G10 — техническое описание и состав узлов

Данное техническое описание предназначено для инженеров и специалистов по монтажу/обслуживанию. Горелка Riello 40 G10 — одноступенчатое устройство для работы на керосине с номинальной тепловой мощностью 54–120 кВт и расходом топлива 4.5–10 кг/ч. Питание электросети — 220 В, потребляемая электрическая мощность блока управления — 180 Вт. Корпус соответствует классу защиты IP40, уровень шума при работе — 74 дБ. Противодавление в камере сгорания допускается в диапазоне 0–0.8 мбар. Габариты и масса: 36.9×30.5×26.2 см, 12 кг.

Ключевые преимущества в 2026: энергоэффективность и цифровая интеграция

• Оптимизированная под керосин форсунка обеспечивает стабильную смесь и минимальные выбросы при заявленном расходе.
• Модульная конструкция упрощает замену блоков и интеграцию с современными контроллерами для удалённого мониторинга.
• Соответствие эксплуатационным требованиям по противодавлению позволяет применять горелку в котельных с номинальной системой дымоудаления.

Состав основных узлов и их функциональное назначение

Ниже перечислены элементы, формирующие работоспособность горелки, с технической ролью каждого компонента:

• Топливный насос — обеспечивает стабильное давление подачи керосина к форсунке, компенсирует гидравлические потери и поддерживает заданный расход 4.5–10 кг/ч. Рекомендуется узел с регулятором давления для точной настройки подачи.
• Форсунка — формирует атомизацию топлива и геометрию факела; заводская настройка рассчитана на керосин. При замене типа топлива требуется перенастройка или замена распылителя.
• Датчик пламени — оптический/ионный сенсор контроля наличия пламени; обеспечивает автоматическое отключение при пропадании пламени и предотвращение пропуска топлива.
• Топочный автомат — логический модуль управления этапами розжига, контроля и защиты; реализует последовательность старта и аварийные алгоритмы.
• Трансформатор розжига — генерирует высокий импульс напряжения для электродов розжига; критичен для надёжного воспламенения в различных климатических условиях.
• Электроды — выполняют функцию искрообразования и инициации горения; расположены в головке сгорания с соблюдением корректного зазора для стабильного розжига.
• Сервопривод — механический актуатор регулировки положения клапана/воздушной заслонки в системах с автоматическим управлением тягой.
• Клапан (топливный/запорный) — обеспечивает аварийное перекрытие подачи топлива и удержание давления в системе при остановке.
• Реле давления — следит за межузловым давлением (включая противодавление в камере) и даёт команду на блокировку при выходе параметров за пределы 0–0.8 мбар.

Рекомендации по монтажу и техобслуживанию

• Устанавливать горелку на жёсткую опору с учетом габаритов 36.9×30.5×26.2 см и обеспечения доступа для обслуживания.
• Плановая проверка форсунок, фильтров и топливного насоса не реже одного раза в сезон; замена фильтров по регламенту.
• Проверять работоспособность датчика пламени и трансформатора розжига перед пуском холодного сезона.
• Контролировать состояние уплотнений и целостность электрических соединений при напряжении 220 В.

Заключение

Riello 40 G10 — технически отработанное решение для малых и средних котловых установок, сочетающее модульность, надежность и возможность интеграции с современными системами мониторинга. Комплектность включает голову сгорания и основные узлы, перечисленные выше; при соблюдении рекомендаций по обслуживанию горелка обеспечивает стабильную работу и долговечность узлов в пределах эксплуатационного ресурса.
