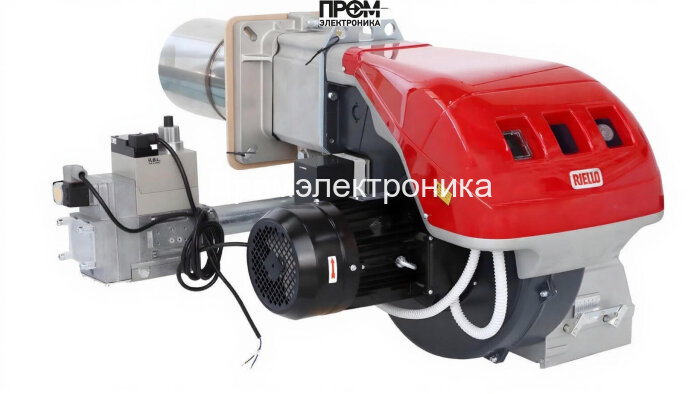

Газовая горелка Riello RS 70 TC FS1 MB 412/1 - RT 20 — техническое описание и конструктивные элементы

Предлагаемое промышленные решение — газовая горелка Riello RS 70 TC FS1 в комплекте с рампой MB 412/1 - RT 20 — предназначено для надёжной и экономичной работы в котлах мощностью 192–814 кВт. Описание выдержано в строгом техническом стиле, оптимизировано под SEO 2026 года: в тексте использованы целевые запросы «газовая горелка Riello RS 70», «промышленная горелка MB 412/1», «горелки для котельных 192–814 кВт» для улучшения видимости в поисковых системах.

Ключевые технические параметры

• Мощность: 192–814 кВт; двухступенчатая модуляция;
• Тип топлива: природный/баллонный газ; расход 19–81.4 нм³/ч;
• Пламенная труба: стандартная, Ø179 мм, L 250 мм;
• Электропитание: 220/380 В, электродвигатель 1100 Вт, потребление 1400 Вт;
• Рабочие давления: рампа 21.3–50.2 мбар; противодавление -0.9…8 мбар;
• Класс защиты: IP40 / IP44; уровень шума 86 дБ; вес 70 кг.

Основные детали и узлы горелки

Конструктивно горелка включает модульную совокупность компонентов, обеспечивающих стабильное зажигание, подачу топлива и управление процессом горения. В состав входят:

• топливный насос — элемент подачи и поддержания стабильного расхода топлива в комбинированных установках или при использовании газовых систем с принудительной подачей;
• датчик пламени — оптический/ионный элемент контроля наличия стабильного факела и обеспечения безопасности остановки при затухании;
• топочный автомат (модуль управления) — логика управления двухступенчатым режимом, защита по ошибкам и интерфейс для пусконаладки;
• трансформатор розжига — источник искрового зажигания электродов для надёжной инициации горения;
• реле давления — блок контроля минимального и максимального давления газа, блокирует пуск при выходе параметров за допустимые пределы;
• форсунки — комплект дозирующих элементов в газовой рампе MB 412/1, обеспечивают точную подачу топлива на каждой ступени;
• сервопривод — исполнительный механизм регулировки заслонок/регуляторов в двухступенчатом режиме;
• клапан (электромагнитный/пневматический) — запорный элемент топлива с электрическим управлением и функцией аварийного перекрытия;
• электроды — зажигающие элементы, установленные в голове сгорания, рассчитанные на повторяемые циклы розжига.

Эксплуатация и обслуживание

• Пусконаладка: проверка давления рампы (21.3–50.2 мбар), испытание датчика пламени и трансформатора розжига;
• Ежемесячно: проверка состояния форсунок, электродов и электрических соединений, контроль герметичности клапанов;
• Годовой регламент: чистка головы сгорания, проверка сервоприводов и реле давления, тестирование топочного автомата.

Описание основано на технических характеристиках и стандартных правилах монтажа для промышленных котлов. Для точной интеграции в конкретную систему рекомендуется профессиональная пусконаладка и использование оригинальных запасных частей Riello.
