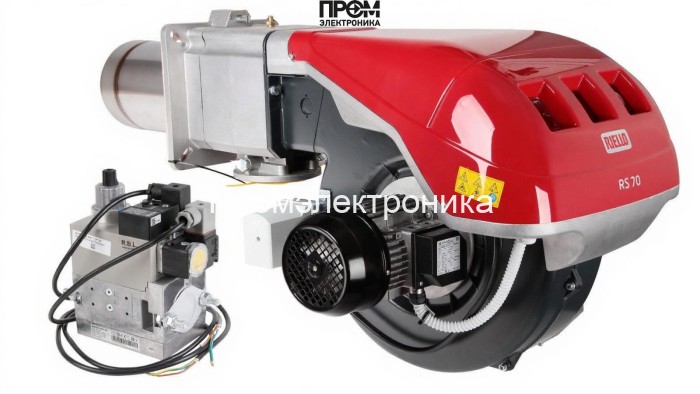

Газовая горелка Riello RS 70/M TL FS1 MB 412/1 - RT 20

Газовая горелка Riello RS 70/M TL FS1 MB 412/1 — техническое описание

Предлагаемая газовая модулируемая горелка Riello RS 70/M TL разработана для промышленного и коммунального применения, где требуются точность регулирования и высокая надёжность. Устройство обеспечивает полезную мощность 150–930 кВт при расходе топлива от 15 до 93 нм³/ч и рабочем давлении рампы 21.3–62.7 мбар. Конструкция с удлинённой пламенной трубой (385×179 мм) оптимизирована для равномерного распределения тепла в камерах большого объёма.

Ключевые эксплуатационные параметры и исполнение:

• Электропитание: 220/380 В, суммарное потребление около 1400 Вт, электродвигатель 1100 Вт.
• Классы защиты: корпус — IP40, электрические компоненты — IP44.
• Рабочая температура: 0–40 °C; тип соединения фланца: Rp 1 1/2".
• Габариты и масса: 122.5×51.1×55.5 см, вес — 71 кг.

Состав основных узлов (обязательное наличие в тексте по ТЗ):

• Топливный насос — обеспечивает стабильную подачу газа в рампу и форсунки, исключая флуктуации давления при модулирующем режиме.
• Датчик пламени — оптический/ионизационный сенсор контроля стабильности горения и безопасности автоматического отключения.
• Топочный автомат (контроллер FS1) — электронная плата с алгоритмами прогрессивной модуляции мощности и диагностикой отказов.
• Трансформатор розжига — формирует искру для надёжного инициирования горения при запуске и перезапуске.
• Реле давления — контролирует перепад и противодавление в системе, предотвращая работу в небезопасных режимах.
• Форсунки — профильная головка распыления газа обеспечивает равномерную факел-форму и низкие эмиссии.
• Сервопривод — точное позиционирование подачи воздуха/газа при модуляции для оптимального КПД.
• Клапан — запорная и предохранительная арматура, обеспечивающая герметичность и быстрое отключение подачи топлива.
• Электроды — элементы розжига и контроля пламени, выполнены из коррозионно-стойких материалов для длительного ресурса.

Технические преимущества и рекомендации:

• Прогрессивная электронная модуляция снижает расход топлива и пиковые нагрузки на теплообменник.
• Рекомендуется ежегодная проверка рампы, электрокомпонентов и чистка пламенной трубы при запылённой среде.
• Совместима с природным и сжиженным газом при корректной наладке давления и подборе форсунок.

Riello RS 70/M TL — оптимальный выбор для предприятий, которым требуются высокая повторяемость тепловых профилей, энергоэффективность и простота интеграции в существующие котельные установки.
