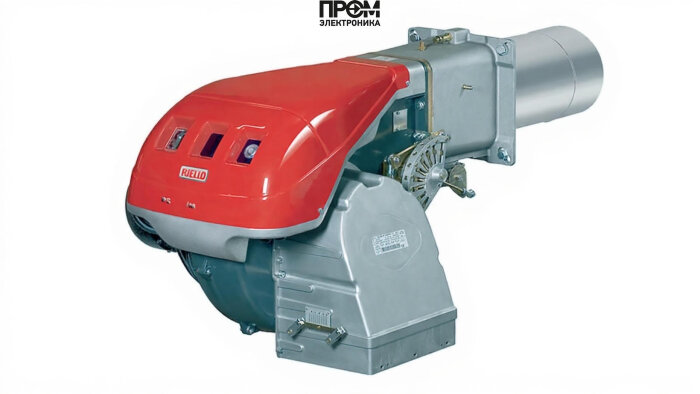

Газовая горелка Riello RS 70/M TC FS1 — техническое описание и комплектующие

Riello RS 70/M TC FS1 — промышленная электронномодулируемая газовая горелка, разработанная для надёжной интеграции в котельные установки средней и высокой мощности. Конструкция ориентирована на простую установку, быструю наладку и предсказуемое обслуживание с акцентом на энергоэффективность и соответствие требованиям 2026 года по цифровой диагностике и интеграции в системы управления (BMS, IoT-ready).

Ключевые технические параметры

• Мощность: 150–930 кВт
• Расход газа: 15–93 нм³/ч
• Электропитание: 220 / 380 В
• Электродвигатель вентилятора: 1100 Вт
• Потребляемая мощность: 1400 Вт
• Длина пламенной трубы: 250 мм, диаметр: 179 мм
• Рабочая температура: 0…40 °C; противодавление: -1…9 мбар
• Классы защиты: IP40 (пылевлагозащита), IP44 (электрозащита)
• Габариты/вес: 109 × 51.1 × 55.5 см / 70 кг

Состав и ключевые узлы горелки

Горелка выполнена по модульной схеме: каждый ключевой узел доступен для обслуживания и замены, что повышает срок эксплуатации и уменьшает время простоя. В состав устройства входят:

• Топливный насос — обеспечивает стабильную подачу газа в форсунки при изменениях давления в сети;
• Форсунки — формируют оптимальную смесь газа и воздуха для стабильного горения;
• Датчик пламени — обеспечивает мгновенное обнаружение наличия/отсутствия пламени и инициирует защитные сценарии;
• Топочный автомат — программируемый контроллер для модуляции мощности, логики розжига и аварийных блокировок;
• Трансформатор розжига и электроды — надёжная инициирующая система искрового розжига с защитой от перенапряжений;
• Сервопривод — точное позиционирование заслонок и газового клапана при фазовом модулировании;
• Клапан — стопорный и регулирующий узел с быстрым перекрыванием в аварийных ситуациях;
• Реле давления — контроль входного/рабочего давления и отключение при отклонениях за пределы нормы.

Эксплуатационные и безопасностные особенности

• Прогрессивное электронное модулирование снижает пусковые и пиковые нагрузки, оптимизирует расход топлива и уменьшает выбросы.
• Встроенная цифровая диагностика и логирование событий облегчают удалённый мониторинг и профилактику.
• Защита по давлению и датчики пламени минимизируют риски аварий — система выполняет аварийную остановку при подозрительных сигналах.
• Модульность конструкции упрощает замену трансформатора розжига, электродов, форсунок и сервопривода без демонтажа основной рамы.

Применение и интеграция

• Спроектирована для водогрейных и паровых котлов, закрытых топочных камер и систем с противодавлением до 9 мбар.
• Лёгкая интеграция в современные автоматизированные системы управления зданием (BMS) и промышленные SCADA-решения.
• Рекомендуется использование систем защиты питания и корректное заземление согласно классам IP для обеспечения долговременной и безопасной работы.

Riello RS 70/M TC FS1 сочетает в себе итальянскую надёжность, простоту обслуживания и соответствие актуальным требованиям энергоэффективности и цифровой телеметрии 2026 года, обеспечивая стабильную и экономичную работу котельной установки.
