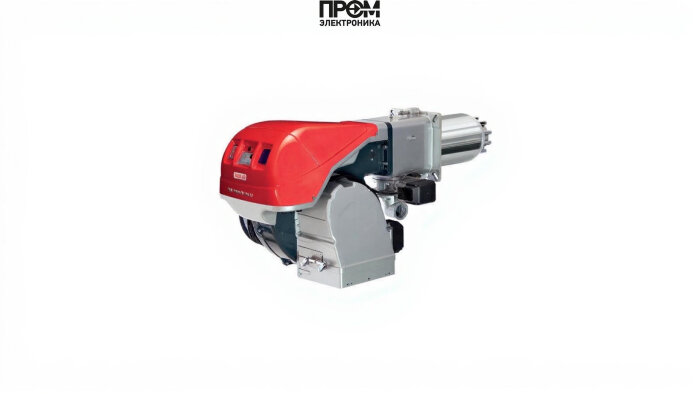

Газовая горелка Riello RS 68/E BLU TC FS1 — техническое описание и состав

Riello RS 68/E BLU TC FS1 — промышленная электронно‑модулируемая газовая горелка высокой мощности, разработанная для энергоэффективных котельных решений. Модель оптимизирована для диапазона 150–860 кВт, обеспечивает экономичную модуляцию расхода газа (15–86 нм³/ч) и стабильную работу при противодавлении до 9.5 мбар. Конструкция учитывает требования современных проектов 2026 года по повышению КПД и снижению выбросов.

Ключевые технические параметры

• Диапазон мощности: 150–860 кВт — гибкая модуляция под нагрузку.
• Расход газа: 15–86 нм³/ч при оптимальной настройке модуляции.
• Длина пламенной трубы: 255 мм, диаметр Ø189 мм — стандартная конфигурация.
• Электродвигатель: 1500 Вт; питание: 220 В / 380 В.
• Класс защиты: IP40 / IP44; рабочая температура: 0…40 °C; вес: 78 кг.

Состав и основные узлы горелки

Конструктивно горелка представляет собой интегрированный модуль, в состав которого входят как механические, так и электронные элементы, обеспечивающие управляемое сжигание и безопасность эксплуатации. Основные детали, формирующие функциональность узла:

• Топливный насос — обеспечивает стабильную подачу газовоздушной смеси при изменяющейся нагрузке.
• Датчик пламени — контроль наличия стабильного горения и аварийное отключение при его отсутствии.
• Топочный автомат — программируемый модуль управления модуляцией и последовательностью включений.
• Трансформатор розжига — формирует искру для гарантированного старта в любых условиях.
• Реле давления — контроль давления газа и инициирование защитных сценариев при отклонениях.
• Форсунки (сопла) — обеспечивают заданную форму и распределение факела для оптимального теплообмена.
• Сервопривод — точная регулировка положения заслонок и подачи топлива в режимах модуляции.
• Клапан (газовый) — запорный и предохранительный элемент в системе подачи топлива.
• Электроды — элементы розжига и контроля искрового разряда.

Преимущества и интеграция

• Высокая энергоэффективность благодаря электронной модуляции — снижение расхода топлива и выбросов.
• Универсальность установки — подходит для водогрейных и паровых котлов 150–860 кВт.
• Модульная архитектура упрощает сервис и замену узлов (форсунки, датчики, сервоприводы).
• Соответствие современным требованиям безопасности и промышленным стандартам.

Рекомендуется проводить ежегодное регламентное обслуживание: проверка датчиков пламени, состояния форсунок, исправности трансформатора розжига и сервоприводов, а также контроль давления на реле. Правильная интеграция и настройка обеспечивают длительную и безопасную эксплуатацию горелки Riello RS 68/E BLU TC FS1.
