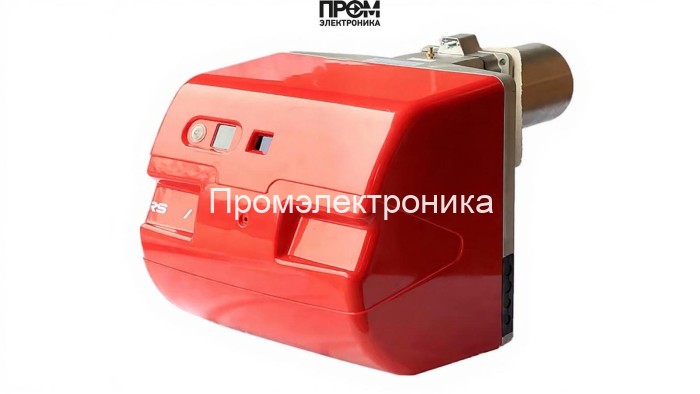

Техническое описание: газовая горелка Riello RS 64/E MZ TC FS1

Riello RS 64/E MZ TC FS1 — модульная модулируемая газовая горелка промышленного класса, разработанная для стабильной и эффективной работы в водогрейных и парогенераторных установках. Конструкция оптимизирована для точного регулирования подачи топлива и воздуха в диапазоне 150–850 кВт, что обеспечивает высокую топливную экономичность и минимизацию выбросов при переменных нагрузках. Параметры устройства адаптированы к современным требованиям 2026 года по энергоэффективности и возможности интеграции в автоматизированные системы управления.

Ключевые технические параметры

• Диапазон мощности: 150–850 кВт.
• Пламенная труба: Ø179 мм × 250 мм.
• Электропитание: 220/380 В; потребляемая мощность до 1500 Вт.
• Расход газа: 15–85 нм³/ч; противодавление 0–8 мбар.
• Класс защиты: IP40; вес 43 кг; габариты 89×53.3×49 см.

Конструктивные узлы и состав горелки

В состав горелки входят модульные элементы, обеспечивающие надёжность и простоту обслуживания. Ниже перечислены основные детали и их функционал:

• Топливный насос — обеспечивает стабильное и дозированное поступление газа/топлива в систему регулирования; важен для сохранения параметров модуляции при колебаниях давления в сети.
• Датчик пламени — оптический/ионный контроллер присутствия факела; отвечает за безопасность запуска и автоматическое гашение при неполадках.
• Топочный автомат — блок управления циклом розжига, контроля пламени и аварийных сценариев; поддерживает электронную модуляцию и интерфейсы для интеграции в SCADA/PLC.
• Трансформатор розжига — формирует искровой разряд для надёжного поджига электродов при пуске в широком диапазоне внешних условий.
• Реле давления — контролирует давление газа и реализует блокировки при выходе параметров за допустимые пределы.
• Форсунки — комплект сменных сопел для точной настройки факела и оптимизации коэффициента избытка воздуха; просты в замене при ТО.
• Сервопривод (серводвигатель) — выполняет позиционирование дроссельной заслонки и регулирование подачи воздуха/газа в режиме модуляции.
• Клапан — газовый запорный элемент с электрическим управлением и последовательной степенью безопасности.
• Электроды — пары электродов розжига и контроля зазора; критичны для стабильного поджига и корректной работы датчика пламени.

Обслуживание и эксплуатация

• Монтаж и пусковые операции — только квалифицированным персоналом с проверкой герметичности и электрощитовых защит.
• Регулярные проверки — контроль форсунок, состояния электродов и трансформатора розжига, проверка работы датчика пламени и реле давления.
• Рекомендуемые запчасти на складе: форсунки, электроды, реле давления и элементы топочного автомата для минимизации времени простоя.

Riello RS 64/E MZ TC FS1 — технически зрелое решение для котельных, где требуются точная модуляция, высокая надёжность ключевых узлов и удобство интеграции в современные системы управления.
