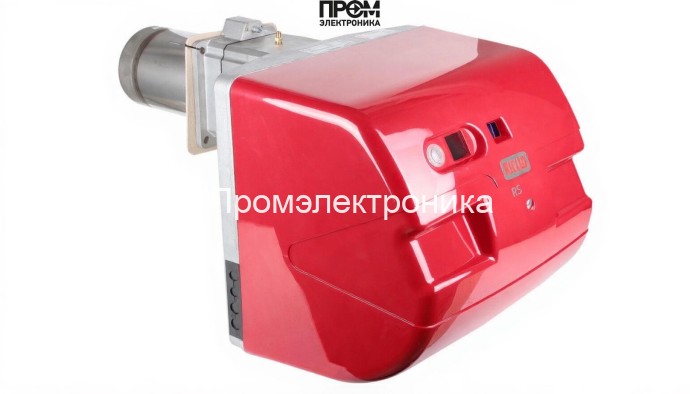

Газовая горелка Riello RS 50 TC FS1 MB 415/1 - RT 30

Газовая горелка Riello RS 50 TC FS1 MB 415/1 — техническое описание и ключевые параметры

Данный документ содержит технически ориентированное, SEO‑оптимизированное описание газовой горелки Riello RS 50 TC FS1 MB 415/1 (мощность 115–600 кВт). Описание подготовлено с акцентом на конструктивные узлы, эксплуатационные характеристики и требования к монтажу и обслуживанию. Информация полезна для инженеров, сервисных техников и проектировщиков котельных систем.

Ключевые характеристики

• Тип топлива: природный/сжиженный газ
• Диапазон мощности: 115–600 кВт
• Электропитание: 220 / 380 В; электродвигатель 650 Вт; потребляемая мощность 750 Вт
• Пламенная труба: Ø140 × 216 мм
• Рабочие давления: рампа 5.4–18.2 мбар; противодавление корпуса −0.5…8.5 мбар
• Расход газа: 12–58 нм³/ч
• Классы защиты: IP40 (мех.), IP44 (электро)
• Габариты / вес: 79.6×47.6×47.4 см / 38 кг

Конструкция: основные узлы и детали

Конструкция горелки выполнена модульно для упрощения монтажа и сервисного обслуживания. Ниже перечислены основные элементы, входящие в состав установки и влияющие на надежность работы:

• Топливный насос — обеспечивает стабильную подачу газа к рампе при изменениях давления в магистрали и защищает систему от гидравлических колебаний.
• Газовая рампа с форсунками — распределяет горючую смесь по голове сгорания; конструкция форсунок оптимизирована для равномерного факела и минимизации выбросов.
• Топочный автомат (электронный модуль управления) — реализует прогрессивную модуляцию подачи топлива и воздуха, обеспечивает последовательность розжига, контроля и защиты.
• Датчик пламени — обеспечивает непрерывный контроль горения; при потухании инициирует аварийное остановление и повторный розжиг по алгоритму безопасности.
• Трансформатор розжига и электроды — генерация искры для надежного воспламенения при запуске и повторных попытках розжига.
• Сервопривод — управляет заслонками и дистанционно регулирует соотношение воздуха/газа в модуляции мощности.
• Клапаны (регулировочные и запорные) — обеспечивают герметичность, точность регулировки расхода и аварийную остановку подачи топлива.
• Реле давления — контролирует допустимые перепады давления и защищает систему при превышениях или падениях давления ниже допустимого уровня.

Эксплуатация, монтаж и обслуживание

• Монтаж и первичную настройку должен выполнять сертифицированный инженер: подключение Rp 1 1/2", проверка давления рампы и герметичности.
• Плановое ТО: проверка электродов и трансформатора розжига, очистка пламенной трубы и форсунок каждые 1000–2000 моточасов.
• Проверка работы датчика пламени и реле давления перед сезоном для исключения аварийных отключений.
• При выборе замены узлов отдавать предпочтение оригинальным комплектующим Riello для сохранения настроек модуляции и безопасности.

Riello RS 50 TC FS1 MB 415/1 — надежное решение для промышленных и коммунально‑тепловых установок, где требуется точная модуляция мощности, высокий КПД и соответствие современным требованиям по выбросам и безопасности.
