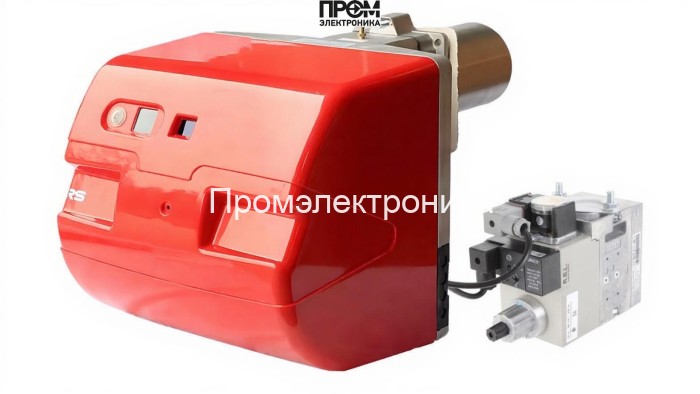

Газовая горелка Riello RS 50/M MZ TL FS1 MB 410/1 — техническое описание

Предлагаемое техническое описание предназначено для специалистов по монтажу, эксплуатации и сервису. Горелка Riello RS 50/M — электронно‑модулируемое устройство мощностью 80–630 кВт, спроектированное для стабильного и экономичного сжигания природного и сжиженного газа. Конструкция ориентирована на долговременную работу в промышленных и коммунальных котельных с возможностью интеграции в современные системы управления и удалённого мониторинга.

Ключевые параметры

• Мощность: 80–630 кВт
• Расход газа: 8–63 нм³/ч
• Давление на рампе: 17.5–60 мбар
• Электропитание: 220/380 В; потребляемая мощность 750 Вт; электродвигатель 650 Вт
• Пыле‑влагозащита: IP44; уровень шума 83 дБ
• Вес: 39 кг; габариты: 93.1 x 47.6 x 47.4 см; присоединение Rp 1″

Конструкция и состав основных узлов

Модульная архитектура обеспечивает быструю замену компонентов и минимизацию времени простоя. В состав рабочей конфигурации входят следующие функциональные элементы:

• топливный насос — обеспечивает стабильную подачу газа на рампу и точную дозировку при модуляции;
• датчик пламени — сенсор контроля наличия устойчивого горения с высокой помехоустойчивостью;
• топочный автомат (электронный блок управления FS1) — реализует модуляцию мощности, логические сценарии пуска/остановки и защитные алгоритмы;
• трансформатор розжига — обеспечивает надёжную генерацию искры при каждом цикле пуска;
• реле давления — контроль минимального/максимального давления рампы и аварийная блокировка при отклонениях;
• форсунки — точная распылительная геометрия для оптимального формирования факела и снижения эмиссии;
• сервопривод — автоматическое управление положением клапана/дросселя при модуляции мощности;
• клапан (электромагнитный/регулирующий) — двухуровневая защита подачи топлива, быстродействующая запорная функция;
• электроды — элементы розжига и контроля плазмы, предусмотрены для простого обслуживания и замены.

Инженерные решения и эксплуатация

• Электронно‑модулируемая система обеспечивает плавное изменение мощности и оптимизацию расхода газа, что важно для энергосбережения и соответствия нормативам 2026 года по эмиссиям.
• Унифицированная газовая рампа MB 410/1 с регулировкой 17.5–60 мбар позволяет адаптировать горелку под различные условия сети.
• IP44 и диапазон рабочих температур 0–40 °C обеспечивают устойчивость к типичным условиям котельной.

Монтаж, обслуживание и безопасность

• Подключение к сети 220/380 В с обязательным заземлением и защитой по току.
• Регламентное обслуживание: ежемесячная визуальная проверка, полугодовая очистка головки и форсунок, годовой контроль параметров горения (CO, O2) и проверка реле давления.
• При интеграции в АСУ теплоэнергетики рекомендуется вывести сигналы датчика пламени и состояния блока FS1 для удалённого мониторинга и адаптивной оптимизации работы.

Riello RS 50/M обеспечивает баланс надёжности, точности управления и энергоэффективности, оставаясь совместимой с современными требованиями по безопасности и цифровой интеграции оборудования в 2026 году.
