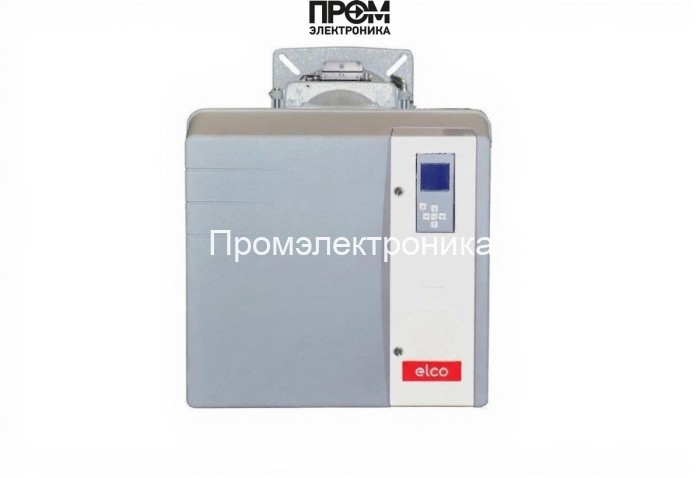

Газодизельная горелка Elco VGL 6.1600 M GT-S43 KM

Техническое описание газодизельной горелки Elco VGL 6.1600 M GT-S43 KM

Elco VGL 6.1600 M GT-S43 KM — промышленная комбинированная газодизельная горелка, спроектированная для работы в диапазоне мощности 300–1600 кВт. Конструкция ориентирована на долговременную эксплуатацию в котельных средних и крупных объектов, с упором на энергоэффективность, простоту сервисного обслуживания и соответствие современным требованиям по выбросам. Корпус и ключевые узлы рассчитаны на работу в температурном диапазоне от -10 до +60 °C, класс защиты — IP41.

Ключевые узлы и функциональные элементы

• Топливный насос — обеспечивает стабильную подачу дизельного топлива при переходе в резервный режим, поддерживает заданное давление рампы и гарантирует равномерную подачу к форсункам.
• Датчик пламени — оптический/ионный контроль наличия устойчивого горения, интегрируется с блоком безопасности для моментальной блокировки подачи топлива при нештатных ситуациях.
• Топочный автомат — программируемый контроллер управления циклом розжига, мониторинга параметров и переключения между газом и дизелем; поддерживает протоколы телеметрии и обновление ПО.
• Трансформатор розжига — обеспечивает надёжный электронегативный импульс для электродов при старте, сконструирован с учётом ресурсных нагрузок и защиты от пробоев.
• Реле давления — контролирует давление в системе подачи топлива/воздуха, сигнализирует о превышении или падении давления, предотвращая аварийные режимы.
• Форсунки — высокоточные распылители дизельного топлива, обеспечивающие оптимальную смесь с воздухом и равномерное распределение по камере сгорания.
• Сервопривод — отвечает за позиционирование газового клапана и заслонок воздухоподачи, реализует плавную регулировку мощности и быстрый отклик при изменении нагрузки.
• Клапан — запорная и регулировочная арматура на газовой рампе, выполнена в соответствии с промышленными стандартами, обеспечивает герметичность и быстрое перекрытие при аварии.
• Электроды — служат для инициирования розжига и ионизационного контроля пламени; материалы и расположение рассчитаны на длительный ресурс и ремонтопригодность.

Технические особенности и эксплуатация

• Диапазон мощности: 300–1600 кВт; длина пламенной трубы — 370 мм.
• Электродвигатель 2200 Вт, потребляемая мощность 2800 Вт; тип соединения Rp 2".
• Противодавление: 0–12 мбар; давление на рампе: 5–30 мбар; масса 104 кг.
• Модульная конструкция упрощает замену форсунок, трансформатора и блока автоматики без демонтажа основной рамы.
• Рекомендованное обслуживание: регламентная проверка датчика пламени и состояния электродов перед сезоном; проверка реле давления и герметичности клапанов.

Преимущества для интеграции в котельные решения

• Быстрое переключение топлива и адаптивный топочный автомат повышают надёжность резервного питания.
• Стандартизированные интерфейсы управления и сервисные точки сокращают время простоя при ремонте.
• Оптимизация подачи через форсунки и сервопривод обеспечивает низкие выбросы при любых режимах работы.

Elco VGL 6.1600 M GT-S43 KM — технически выверенное решение для промышленных и коммунальных котельных, где требуются высокая надёжность, управляемость и простота сервисного обслуживания.
