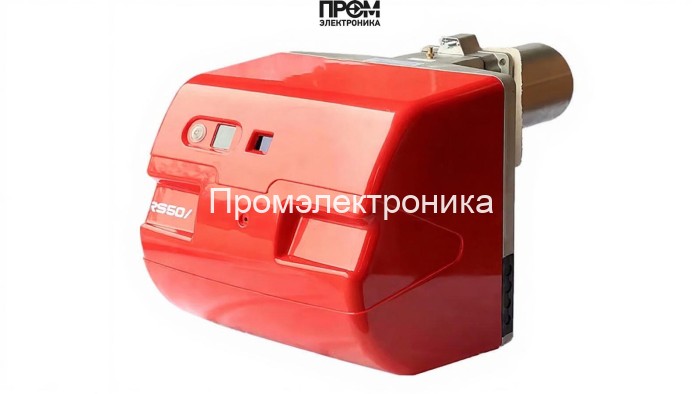

Газовая горелка Riello RS 50/E MZ TC FS1 — техническое описание и состав

Riello RS 50/E MZ TC FS1 — промышленная электронно-модулируемая газовая горелка, разработанная для устойчивой работы на водогрейных и паровых котлах, теплогенераторах и технологических печах. Решение ориентировано на точный контроль процесса горения и снижение расхода топлива за счёт адаптивной модуляции мощности. Ниже представлено структурированное техническое описание и перечень ключевых узлов, формирующих рабочий контур горелки.

Ключевые параметры

• Диапазон мощности: 85–580 кВт — обеспечивает гибкость применения в модульных и стационарных котельных;
• Расход газа: 8.5–58 нм³/ч при нормированных условиях;
• Электропитание: 220/380 В, потребляемая мощность ≈1090 Вт, электродвигатель 650 Вт;
• Длина пламенной трубы: 240 мм, диаметр: 152 мм;
• Рабочая температура: 0–40 °C; степень защиты: IP40/IP44;
• Вес/габариты: 42 кг; 80.5 × 47.6 × 47.4 см.

Конструкция и составные элементы

Горелка построена по модульному принципу: каждый узел доступен для обслуживания и замены. В описании выделены основные функциональные элементы, ответственные за безопасность, подачу топлива и управление пламенем:

• Топливный насос — обеспечивает подачу газа под заданным противодавлением, поддерживает стабильность расхода в рабочем диапазоне;
• Датчик пламени — контролирует наличие устойчивого горения и передаёт сигналы в систему безопасности;
• Топочный автомат — электронный контроллер с функцией модуляции мощности, реализует алгоритмы плавного изменения подачи топлива и диагностики;
• Трансформатор розжига — формирует искровой разряд для электродов зажигания, гарантирует надёжный запуск в граничных условиях;
• Реле давления — мониторит газовое давление в магистрали, блокирует работу при выходе параметров за допустимые пределы;
• Форсунки — обеспечивают тонкое распыление/распределение топлива для оптимального смешения с воздухом;
• Сервопривод — управляет заслонками и положением клапана подачи воздуха/газа для точной модуляции мощности;
• Клапан — основной запорный элемент газовой линии с быстродействующим приводом и встроенными элементами безопасности;
• Электроды — зажигание пламени и контроль устойчивости розжига в стартовой фазе.

Эксплуатационные рекомендации и безопасность

• Установка и пусковые работы должны выполняться квалифицированным персоналом с учётом давления и расхода газа;
• Регулярная проверка электродов, датчика пламени и форсунок — ключ к стабильной и экономичной работе;
• Используйте оригинальные комплектующие Riello при ТО для сохранения характеристик и продления ресурса.

Это техническое описание предназначено для инженеров и проектировщиков: содержит исчерпывающий перечень узлов, необходимых для интеграции горелки в существующие теплотехнические схемы и обеспечивает SEO-оптимизацию 2026 года за счёт чёткой структуры, релевантных ключевых терминов и акцентов на конструктивных деталях.
