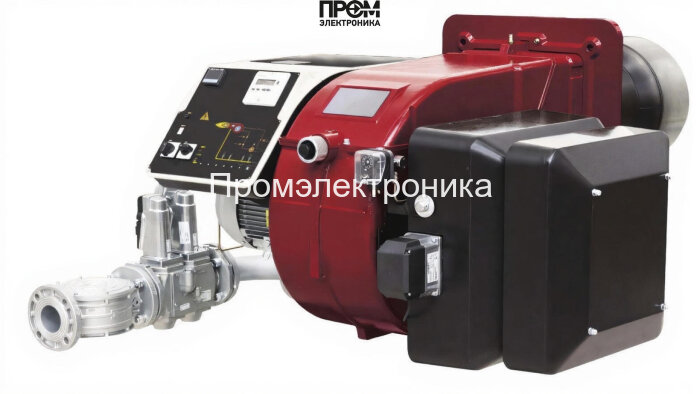

Газовая горелка CIB Unigas R515A M-.MD.S.RU.A.1.50.EA

Техническое описание газовой горелки CIB Unigas R515A M-.MD.S.RU.A.1.50.EA

Газовая горелка CIB Unigas R515A — промышленный модульный агрегат для водогрейных и паровых котлов с диапазоном тепловой мощности 770–5200 кВт. Конструкция оптимизирована под работу на природном и сжиженном газе, обеспечивает электронную модуляцию мощности (MD) и интеграцию в системы автоматизации котельной. Горелка рассчитана на электропитание 220/380 В, имеет электродвигатель 11 000 Вт и потребляемую электрическую мощность порядка 11 500 Вт.

Ключевые технические параметры

• Мощность: 770–5200 кВт.
• Диаметр пламенной трубы: Ø380 мм, длина 530 мм.
• Расход газа: 81–550 нм³/ч при давлении рампы 11–286 мбар.
• Противодавление: 0–18 мбар.
• Класс защиты: IP40; уровень шума: 85 дБ.
• Габариты и масса: 168.3 × 159 × 76.4 см, масса 290 кг.
• Тип соединения: Rp 2". Рабочая температура: −10…+50 °C.

Состав узлов и обязательные элементы

Модульная архитектура R515A содержит сочетание механических и электротехнических компонентов, обеспечивающих точную подачу топлива, воспламенение и контроль горения. Основные детали конструкции:

• топливный насос — обеспечивает стабильную подачу газа в рампу при заданном давлении;
• датчик пламени — оптический или ионизационный датчик для подтверждения наличия стабильного факела;
• топочный автомат — блок логики управления последовательностью розжига, самодиагностики и защиты;
• трансформатор розжига — формирует искровой разряд для инициации воспламенения;
• реле давления — контролирует параметры газового давления и запускает аварийные сценарии;
• форсунки — распределяют газо-воздушную смесь по соплам для равномерного горения;
• сервопривод — управляет положением заслонок и дозированием воздуха/газа при модуляции;
• клапан (клапанный узел) — многоступенчатая система запирания и контроля герметичности;
• электроды — служат для розжига и контроля ионизационного сигнала.

Функциональные особенности и требования монтажа

• Электронная модуляция мощности обеспечивает плавное изменение тепловой нагрузки и повышает энергоэффективность при переменном режиме работы.
• Рекомендуется обеспечивать фильтрацию газа и стабильность давления в рампе в пределах 11–286 мбар для сохранения характеристик подачи через форсунки.
• При монтаже учитывать доступ для обслуживания трансформатора розжига, электродов и датчика пламени; минимальные зазоры для замены модулей — по паспорту установки.
• Интерфейс управления предусматривает подключение к верхнему уровню автоматизации котельной и интеграцию с системами безопасности (реле давления, блок контроля герметичности).

Обслуживание и эксплуатационные процедуры

• регулярная проверка герметичности газовой рампы и состояния клапанов;
• контроль работоспособности датчика пламени и корректной работы трансформатора розжига;
• плановая проверка сервопривода и корректировка модуляции по калибровочным картам;
• чистка форсунок и проверка электродов на износ, замена по регламенту;
• тестирование реле давления и логики топочного автомата при вводе в эксплуатацию и ежегодно.

Технический комплект R515A проектирован с ориентацией на долговременную эксплуатацию и простое сервисное обслуживание: все критические компоненты (топливный насос, датчик пламени, трансформатор розжига, форсунки, сервопривод, клапанный узел и электроды) доступны для замены в полевых условиях. При выборе горелки обращайте внимание на соответствие параметров давления и расхода газа вашей котловой системе и на необходимость доукомплектования датчиком модуляции для MD-версии.
