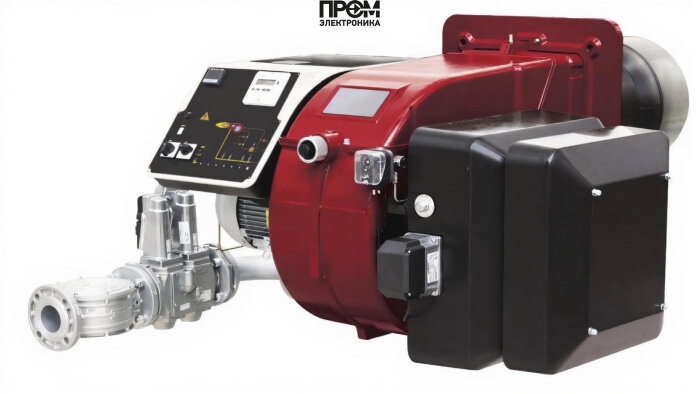

Газовая горелка CIB Unigas R515A M-.MD.S.RU.A.1.65.EA

Газовая горелка CIB Unigas R515A M-.MD.S.RU.A.1.65.EA — техническое описание и состав

Техническое решение CIB Unigas R515A разработано для промышленного и коммунального теплоснабжения с приоритетом точного модулирования мощности и высокой эксплуатационной надежности. Горелка обеспечивает диапазон тепловой нагрузки от 770 до 5200 кВт и предназначена для установки на водогрейные и паровые котлы с патрубком DN 65. Конструкция адаптирована к рабочим условиям при температуре окружающей среды от −10 до +50 °C, класс защиты IP40, масса — 290 кг.

Ключевые функциональные узлы

• топливный насос — обеспечивает стабильную подачу газа в рампу при заданном давлении (давление рампы 8.5–149 мбар);
• датчик пламени — контроль наличия горения с высокой чувствительностью и быстродействием;
• топочный автомат — электронный блок управления EA/MD, реализующий модуляцию нагрузки и защитные алгоритмы;
• трансформатор розжига — генерирует высоковольтный импульс для инициации искры на электродах;
• реле давления — мониторинг и защита по давлению воздуха/газа и противодавлению 0–18 мбар;
• форсунки — высокоточные элементы распределения топлива по пламенной трубе (стандартная Ø380×530 мм);
• серво-привод — коррекция положения заслонок и дозирования газа при модуляции;
• клапан(ы) — запорные и предохранительные клапаны газовой рампы (вариант комплектации: 2 клапана + блок контроля герметичности);
• электроды — инициирующие элементы розжига и контроля пламени, рассчитанные на интенсивную эксплуатацию.

Технические характеристики (кратко)

• мощность: 770–5200 кВт;
• тип пламенной трубы: стандартная, диаметр 380 мм, длина 530 мм;
• электродвигатель: 11 кВт, потребляемая мощность ~11,5 кВт;
• расход газа: 81–550 нм³/ч;
• габариты: 168.3 × 161.3 × 76.4 см; масса: 290 кг;
• рабочая температура: −10…+50 °C; класс защиты: IP40; уровень шума: 85 дБ.

Особенности эксплуатации и интеграции

• Электронное модулируемое управление обеспечивает плавную регулировку мощности и экономию топлива при любых режимах нагрузки.
• Система безопасности включает последовательность контроля давления, герметичности рампы, наличия пламени и корректного розжига.
• Монтаж требует проверки совместимости интерфейсов EA/MD с контроллером котла и подтверждения наличия фланца под пламенную трубу DN 65.
• Рекомендовано плановое техническое обслуживание: проверка форсунок, состояния электродов и трансформатора розжига, тесты датчиков и реле давления не реже одного раза в год при интенсивной эксплуатации.

Преимущества для проектировщиков и обслуживающего персонала

• универсальность применения в промышленных котельных и теплопунктах благодаря широкому диапазону мощности;
• повышенная безопасность за счет многоуровневой схемы контроля пламени и давления;
• простота интеграции с существующими системами управления при соблюдении электрических и фланцевых интерфейсов;
• экономичность работы в режиме модуляции и уверенная работа при изменениях давления газа и противодавлении.

Данная спецификация подготовлена с акцентом на инженерные и эксплуатационные параметры горелки CIB Unigas R515A. Для проектного расчёта и подбора опций рекомендуется предоставить условия сети газоснабжения, требования по подключению электродвигателя 11 кВт и условия монтажа пламенной трубы в котле.
