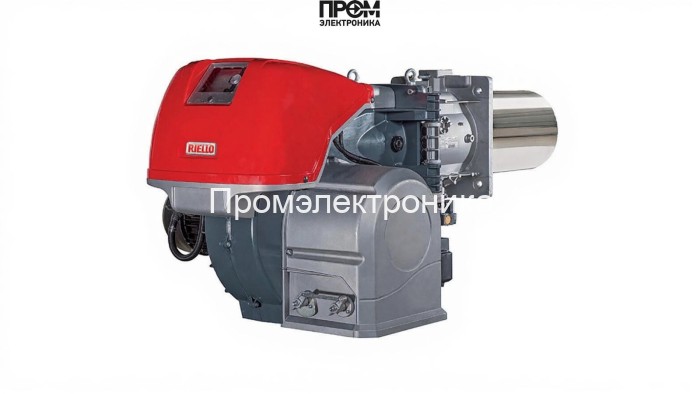

Газовая горелка Riello RS 410/EV O2 BLU TC FS1/FS2

Газовая горелка Riello RS 410/EV O2 BLU TC FS1/FS2 — технико‑эксплуатационное описание

Представленная газовая горелка Riello RS 410/EV O2 BLU TC FS1/FS2 спроектирована для промышленного теплового оборудования с диапазоном мощности 500–4450 кВт. Описание сформировано в техническом стиле с акцентом на конструктивные узлы, эксплуатационные параметры и сервисную совместимость. Модель обеспечивает стабильную модуляцию пламени, энергоэффективность и соответствует классу пылевлагозащиты IP54, что допускает установку в типичных производственных помещениях. Короткая пламенная труба длиной 517 мм и регулировка газовой рампы (давление 6–93 мбар) обеспечивают точное соответствие параметров процесса горения заданным нагрузкам.

Краткие эксплуатационные параметры

• Мощность: 500–4450 кВт
• Расход газа: 50–445 нм³/ч
• Электропитание: 220/380 В, потребляемая мощность 10600 Вт
• Электродвигатель: 9200 Вт
• Класс защиты: IP54
• Номинальный диаметр присоединения: DN 65–DN 80
• Габариты: 169.5 x 94 x 79 см, вес 250 кг

Конструкция и состав — ключевые узлы

Конструкция реализована по модульному принципу для упрощённого монтажа и обслуживания. В составе горелки присутствуют как функциональные, так и диагностические элементы, ответственные за безопасность и корректность работы в широком диапазоне нагрузок:

• топливный насос — обеспечивает стабильную подачу и поддержание рабочего давления в системе;
• датчик пламени — контролирует наличие и устойчивость горения, интегрируется в систему безопасности;
• топочный автомат — программируемый контроллер управления циклом розжига, модуляции и защит;
• трансформатор розжига — обеспечивает надежные искровые импульсы для инициации пламени;
• реле давления — контролирует давление газа и инициирует аварийные сценарии при отклонениях;
• форсунки — сопловая группа для формирования факела и оптимизации топливовоздушной смеси;
• сервопривод — исполнительный механизм регулирования подачи воздуха и газа;
• клапан — запорная арматура с высокоточными уплотнениями для быстрого перекрытия подачи топлива;
• электроды — элементы контроля и розжига, обеспечивающие стабильный запуск и мониторинг.

Эксплуатация и рекомендации

Монтаж и наладку следует выполнять в соответствии с паспортом и регламентами производителя. Регулярное обслуживание включает проверку герметичности газовой рампы, инспекцию датчика пламени и трансформатора розжига, очистку форсунок и проверку сервопривода. Использование оригинальных комплектующих и настройка топочного автомата по показателям O2 обеспечивают экономичную эксплуатацию и минимизацию выбросов.

Интеграция и применение

• промышленные паровые и водогрейные котлы мощностью 500–4450 кВт;
• модульные котельные и запасные контуры ТЭЦ;
• замена и модернизация горелочных узлов с сохранением присоединений DN 65–DN 80.

Riello RS 410/EV оптимизирована для задач промышленного теплоснабжения — высокая надёжность узлов и продуманная диагностическая схема делают её предпочтительным решением при модернизации и строительстве котельных установок.
