Газовая горелка CIB Unigas P61 M — техническое описание и состав

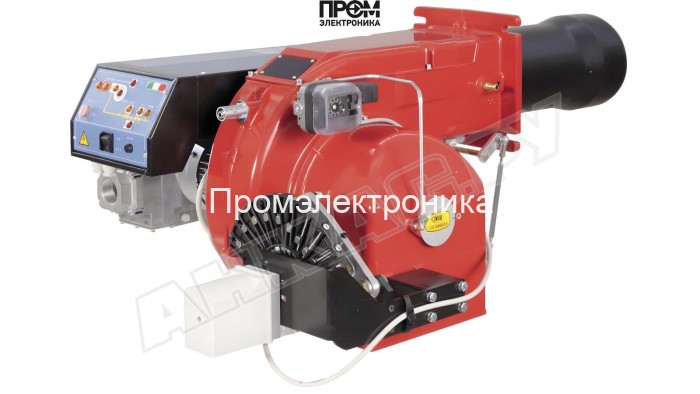

Модулируемая газовая горелка CIB Unigas P61 M предназначена для промышленного применения в водогрейных и паровых котлах средней и большой мощности. Модель обеспечивает стабильную работу в диапазоне 160–800 кВт, совместима с электропитанием 220/380 В, рассчитана на расход газа 17–84.7 нм³/ч и противодавление 0–7 мбар. Конструкция ориентирована на долговременную эксплуатацию и простую интеграцию в автоматизированные системы управления тепловыми пунктами.

Ключевые технические элементы

• Топливный насос — подаёт газ в рампу с заданным давлением, обеспечивает равномерность подачи при модуляции мощности.
• Датчик пламени — оптический/ионный контроль наличия факела, быстрый сигнал на блок управления при нештатных условиях.
• Топочный автомат (электронный блок управления) — реализует PID-регулирование, обеспечивает плавную модуляцию и интерфейсы для внешней автоматики.
• Трансформатор розжига — формирует искровой разряд для инициации воспламенения; совместим с электродами горелки.
• Реле давления — контролирует давление в рампе и защищает систему от отклонений за пределы заданных значений.
• Форсунки — обеспечивают оптимальное распыление и смесение газа с воздухом, минимизируя эмиссии и обеспечивая полное сгорание.
• Сервопривод — управляет положением заслонок/дросселей при модуляции; обеспечивает точность и повторяемость регулировки.
• Клапан(ы) — запорная и предохранительная арматура (стандартно 2 клапана), обеспечивает герметичность и безопасность работы.
• Электроды — свечи розжига и контроля пламени, выдерживают интенсивные циклы включения и гарантируют надёжный запуск.

Особенности конструкции и эксплуатации

• Головка сгорания с пламенной трубой 343 мм проектирована для стабильной турбулентности и полного сгорания газа.
• Электродвигатель 1100 Вт с оптимизированным вентилятором обеспечивает компрессию воздуха под диапазон мощности горелки.
• Класс пылевлагозащиты IP40, эксплуатационный диапазон температур от -10 до +50 °C.
• Монтажное подключение — резьба Rp 1 1/2", масса 68 кг, габариты 107.9×81.2×46.4 см.

Преимущества для интеграторов и эксплуатантов

• Плавная модуляция обеспечивает экономию топлива и стабильность температуры теплоносителя.
• Комплектность и доступность ключевых узлов упрощают сервис и сокращают время простоя.
• Современная электроника допускает интеграцию в систему удалённого мониторинга и оптимизации энергопотребления — важный фактор при внедрении энергоэффективных решений 2026 года.

Рекомендуется монтаж квалифицированными сервис-инженерами с проверкой соответствия противодавления и геометрии камеры сгорания. Для безопасной эксплуатации применять рекомендованные регламенты обслуживания и оригинальные запасные части.
