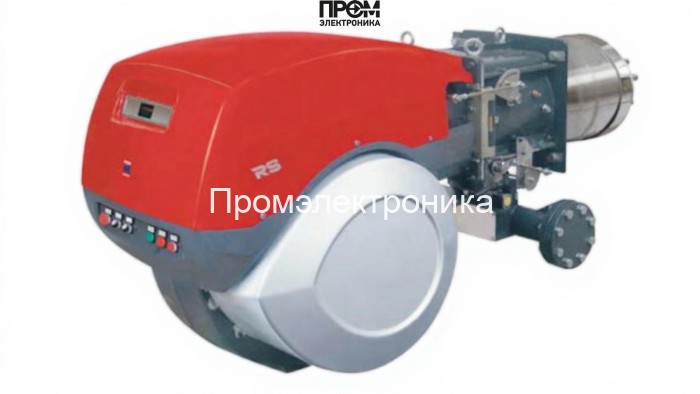

Газовая горелка Riello RS 400/M BLU TC FS1 — техническое описание и состав узлов

Представленная газовая горелка Riello RS 400/M BLU TC FS1 — промышленное решение для систем горячего водоснабжения и парогенерации, спроектированное для надежной непрерывной эксплуатации при мощностях от 950 до 4590 кВт. Конструкция предназначена для установки на фланцевые присоединения DN65 и адаптирована под короткую пламенную трубу длиной 521 мм. Электрическая часть соответствует классам защиты IP54/IP55, электропитание — 220/380 В, электродвигатель — 7500 Вт, потребляемая мощность — 8800 Вт.

Ключевые эксплуатационные параметры

• Диапазон мощности: 950–4590 кВт — плавная прогрессивная модуляция обеспечивает экономию топлива и снижение динамических нагрузок на котёл;
• Расход газа: 95–459 нм³/ч при давлении рампы 6.3–32.5 мбар и допустимом противодавлении до 16 мбар;
• Класс защиты: IP54 (механическая защита) / IP55 (электрическая защита) — пригодна для промышленных помещений с повышенной пылевлагозащитой;
• Рабочий диапазон температур: 0–40 °C; уровень шума: 85 дБ.

Конструкция и состав основных узлов

Горелка выполнена в соответствии с современными требованиями энергоэффективности и ремонтопригодности: конструкция модульная, ключевые компоненты доступны для технического обслуживания и замены. Ниже перечислены основные детали, формирующие рабочую систему горелки:

• Топливный насос — обеспечивает подачу газа к рампе с заданным рабочим давлением, реализует стабильность потока при изменении режимов модуляции;
• Датчик пламени — оптический/ионный контроль наличия факела, интегрированный в систему безопасности для мгновенного отключения подачи топлива при затухании;
• Топочный автомат — логический контроллер управления циклом розжига, поддержания горения и самодиагностики, реализует алгоритмы прогрессивной модуляции;
• Трансформатор розжига — генерирует высоковольтные импульсы для электродов, обеспечивает стабильный искровой разряд при запуске;
• Реле давления — следит за давлением рампы и предотвращает работу в недопустимых режимах путем блокировки подачи;
• Форсунки — высокоточный распыл газа, оптимизированный для короткой пламенной трубы, обеспечивает равномерное горение и минимальные выбросы;
• Сервопривод — исполнительный механизм регулирования положения заслонки/клaпана для реализации плавной модуляции мощности;
• Клапан (система запорных и редукционных клапанов) — многоуровневая защита подачи топлива с электромагнитными и механическими блокировками;
• Электроды — комплект для розжига и контроля пламени, выполнены из жаропрочных материалов, обеспечивают долговечность и стабильность искрообразования.

Преимущества конструктивного решения

• Модульность обслуживания: быстрая проверка и замена насосов, форсунок, датчиков и сервоприводов позволяет минимизировать простой;
• Интегрированная система безопасности с датчиком пламени, реле давления и топочным автоматом — снижает риск аварийных ситуаций;
• Оптимизация горения через форсунки и сервопривод — уменьшение расхода топлива и выбросов при сохранении стабильной температуры теплоносителя;
• Соответствие промышленным стандартам подключения и защите (DN65, IP54/IP55) — упрощает интеграцию в существующие котельные установки.

Рекомендации по эксплуатации и обслуживанию

• Плановое техническое обслуживание: проверка топливного насоса и реле давления, очистка форсунок и пламенной трубы, проверка состояния электродов и трансформатора розжига;
• Периодические тесты датчика пламени и топочного автомата — для подтверждения корректной работы систем безопасности;
• Применение частотного привода и адаптация сервопривода под режимы эксплуатации — для увеличения КПД и продления ресурса электродвигателя.

Технический набор Riello RS 400/M BLU TC FS1 делает её подходящим решением для промышленных котельных и технологических процессов, где требуются высокая надежность, точная модуляция и удобство сервисного обслуживания.
