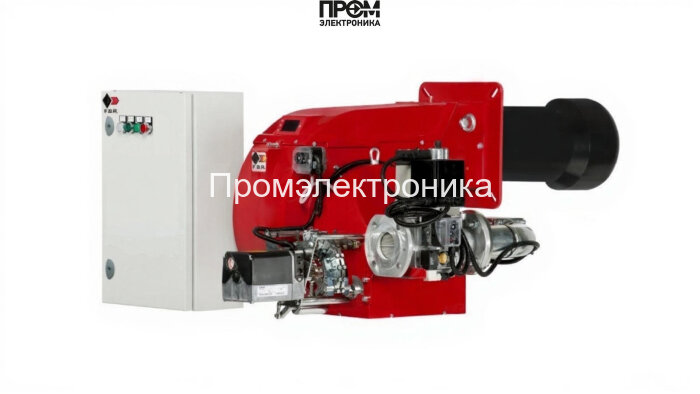

Газовая горелка FBR GAS P 550/M CE TL EL EVO+ R.CE DN100-S-F100

Газовая горелка FBR GAS P 550/M CE TL EL EVO+ R.CE DN100-S-F100 — техническое описание

Техническая характеристика предназначена для проектировщиков, сервисных инженеров и специалистов котельных, которым требуется точная, структурированная и SEO-оптимизированная информация по 2026 году. Горелка FBR GAS P 550/M обеспечивает модулируемое газовое горение в диапазоне мощности 698–6395 кВт и предназначена для подключения DN100 с удлинённой пламенной трубой 520 мм. Конструкция рассчитана на промышленную эксплуатацию при температуре от -15 до +40 °C и степени защиты IP54.

Ключевые параметры

• Мощность: 698–6395 кВт
• Тип соединения: DN100
• Длина пламенной трубы: 520 мм (удлинённая)
• Электропитание: 220/380 В
• Расход газа: 70–647 нм³/ч
• Давление газа в рампе: 2.8–58 мбар; противодавление до 20.5 мбар
• Электродвигатель: 18,5 кВт; потребляемая мощность системы до 19 кВт
• Класс защиты: IP54; уровень шума: 81–85 дБ
• Вес/габариты: 159 кг; 146.9×78.5×58.8 см

Комплектующие и функциональные узлы

Конструктивно модуль включает следующие основные элементы, влияющие на безопасность, пусковую надежность и точность регулирования:

• Топливный насос — обеспечивает стабильную подачу газа к рампе при заданных расходах и компенсирует перепады давления в магистрали.
• Датчик пламени — мгновенно фиксирует наличие факела и передаёт сигнал в систему управления для обеспечения защитных блокировок.
• Топочный автомат — центральный контроллер последовательности пуска/остановки, мониторинга состояния и аварийных защит.
• Трансформатор розжига — генерирует стабильную искру для инициирования устойчивого горения в широком диапазоне нагрузок.
• Реле давления — следит за давлением топлива в рампе и предотвращает работу горелки при аномалиях давления.
• Форсунки — обеспечивают точную дозировку и распыление газа, оптимизируют турбулентность и эффективность сгорания.
• Сервопривод — реализует модуляцию подачи воздуха и газа для поддержания заданной мощности и пониженной эмиссии.
• Клапан — электромеханический клапан безопасности с быстрым закрытием при аварийных сигналах.
• Электроды — контроль розжига и ионизационный контроль устойчивости пламени.

Эксплуатация и обслуживание

• Плановый осмотр элементов подачи и электроники — ежемесячно.
• Чистка головы сгорания и пламенной трубы — по регламенту, зависит от качества топлива.
• Проверка реле давления, герметичности рампы и работоспособности датчика пламени — обязательна при каждом сервисном вмешательстве.

FBR GAS P 550/M — решение для объектов с высокими требованиями к надёжности и управляемости горения: котлы водогрейного и парового типа, теплофикационные узлы и промышленные термические установки. Конфигурация модулей позволяет интегрировать горелку в современные системы автоматизации и обеспечивать соответствие экологическим и эксплуатационным нормам.
