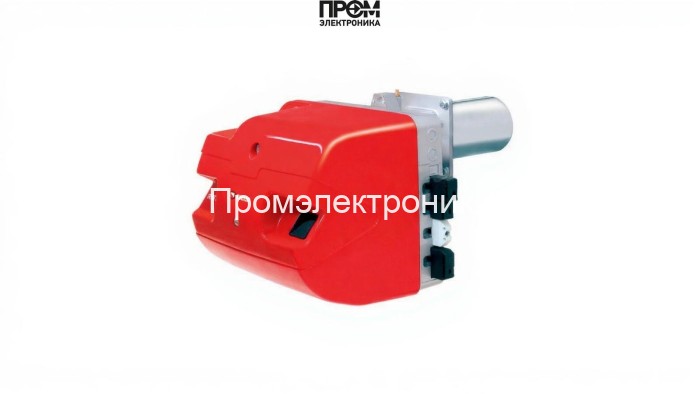

Газовая горелка Riello RS 35/M BLU TC

Газовая горелка Riello RS 35/M BLU TC — техническое описание и состав

Газовая горелка Riello RS 35/M BLU TC (арт. 3910610) представляет собой промышленный модульный агрегат среднего диапазона мощности (70–480 кВт), спроектированный для надёжной эксплуатации на котлах горячей воды и парогенераторах. Конструкция ориентирована на минимизацию выбросов NOx, энергоэффективность при частичных нагрузках и простоту сервисного обслуживания при стандартном электропитании 220 В и потреблении 700 Вт.

Ключевые технические параметры

• Мощность: 70–480 кВт;
• Тип: двухступенчатая газовая горелка;
• Длина пламенной трубы: 230 мм, стандартная конфигурация;
• Класс защиты: IP40; рабочая температура: 0–40 °C;
• Давление рампы: 5–26 мбар; противодавление в камере: 0–8 мбар;
• Расход газа: 7–48 нм³/ч; масса: 40 кг; габариты: 73.8×44.2×42 см;
• Тип присоединения: фланец Rp 1 1/2".

Состав горелки — основные узлы и их назначение

Модульная архитектура обеспечивает быстрый доступ к ключевым компонентам, повышая ремонтопригодность и снижая время простоя. В состав горелки входят следующие ключевые элементы:

• топливный насос — обеспечивает стабильную подачу газовой смеси и компенсирует изменения давления в магистрали;
• датчик пламени — оптический/ионный контроль наличия горения для безопасного выключения при погасании;
• топочный автомат — управляет последовательностью розжига, переходами между ступенями и защитными блокировками;
• трансформатор розжига — генерирует высоковольтные импульсы для поджига электродов;
• реле давления — контролирует давление в рампе и обеспечивает аварийное отключение при отклонениях;
• форсунки — обеспечивают распыление газовой струи в камере сгорания для оптимальной смеси и равномерного пламени;
• серводвигатель (сервопривод) — управляет дроссельной заслонкой и регулирует подачу воздуха/газа;
• клапан — газовый запорный элемент с электромагнитным или пневматическим приводом для аварийного перекрытия;
• электроды — электрические элементы розжига и ионизационного контроля пламени.

Принцип работы и эксплуатационные особенности

• При запуске топочный автомат проводит самодиагностику, включает трансформатор розжига и подаёт сигнал на серводвигатель для установки исходного положения заслонки.
• Топливный насос и реле давления обеспечивают стабильность рампового давления; при отклонении срабатывает блокировка.
• Датчик пламени и электроды контролируют стабильность горения и предотвращают подтравливание газа при погасании пламени.
• Форсунки и геометрия пламенной трубы оптимизированы для снижения выбросов NOx и равномерного теплоотвода.

Обслуживание и рекомендации

• Регламент: визуальный осмотр и чистка головы сгорания и пламенной трубы не реже одного раза в сезон.
• Проверять работу серводвигателя, состояние электродов и трансформатора розжига при каждой профилактике.
• Использовать оригинальные комплектующие (форсунки, датчики, клапаны) для сохранения параметров по выбросам и безопасности.

Riello RS 35/M BLU TC — решение для проектов 2026 года, где ключевые требования: низкие выбросы, управляемая двухступенчатая подача мощности и высокая ремонтопригодность за счёт модульного состава узлов.
