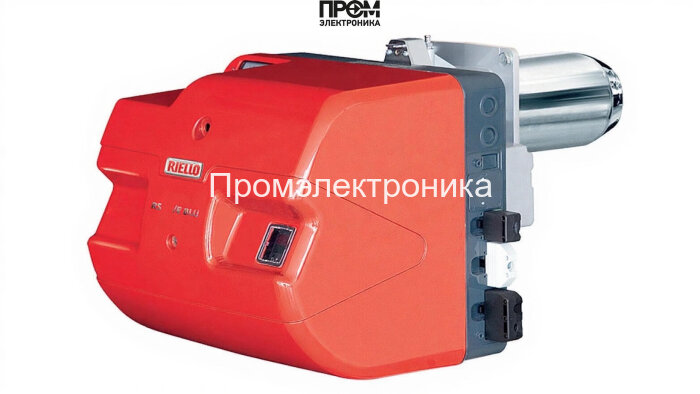

Газовая горелка Riello RS 35/E BLU TC FS1 — техническое описание и состав узлов

Riello RS 35/E BLU TC FS1 — промышленная электронно‑модулируемая газовая горелка мощностью 70–480 кВт, спроектированная для монтажа в водогрейных и паровых котлах средней и большой мощности. Решение ориентировано на точную модуляцию тепловой нагрузки, снижение расхода топлива и надёжную защиту систем котельной при стандартных температурных режимах 0–40 °C.

Ключевые технические параметры

• Мощность: 70–480 кВт
• Пламенная труба: стандартная, длина 230 мм
• Электропитание: 220 В; электродвигатель вентилятора: 420 Вт; потребляемая мощность: 700 Вт
• Класс защиты: IP40; уровень шума: 81 дБ
• Противодавление: от −1 до 8 мбар; расход газа: 7–48 нм³/ч
• Масса: 33 кг; габариты: 73.8×44.2×42.2 см

Состав основных узлов и их функции

Конструкция RS 35/E включает модульный набор компонентов, обеспечивающих безопасность, стабильность горения и интеграцию в систему автоматики:

• Топливный насос — обеспечивает стабильную подачу газа при переменных режимах и компенсирует перепады давления в магистрали.
• Датчик пламени — контролирует наличие устойчивого горения и инициирует защитное отключение при затухании.
• Топочный автомат — выполняет последовательность розжига, контроль модуляции и защитные блокировки по аварийным сигналам.
• Трансформатор розжига — генерирует высоковольтные импульсы для электродов при инициации горения.
• Реле давления — обеспечивает защиту по избыточному и низкому давлению газа, интегрируется в цепь безопасности.
• Форсунки — обеспечивают точную аэрацию и дозирование газовоздушной смеси в рабочем диапазоне 7–48 нм³/ч.
• Сервопривод — управляет положением клапанов и заслонок для модуляции мощности в зависимости от команды автоматики.
• Клапан — запорные и предохранительные элементы, обеспечивающие герметичное перекрытие подачи топлива при авариях.
• Электроды — ионизационный контроль и розжиг: работают совместно с трансформатором и датчиком пламени.

Эксплуатация, интеграция и обслуживание

• Интеграция с котлом требует проверки фланцевого соединения и соответствия противодавлению −1…8 мбар.
• Рекомендуется регулярная очистка форсунок, проверка датчика пламени и трансформатора розжига, инспекция сервопривода и уплотнений клапанов.
• Монтаж и наладку проводить сертифицированным персоналом; соблюдать требования по электропитанию 220 В и условиям окружающей среды (IP40).
• При правильной наладке и обслуживании достигается экономия топлива за счёт модуляции и стабильности горения, а также снижение рисков аварийных остановов.

Заключение

Riello RS 35/E BLU TC FS1 — сбалансированное техническое решение для котельных, где требуется точная электронная модуляция, высокая надёжность узлов и совместимость с промышленной автоматикой. Комплексный набор компонентов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивает безопасность, экономичность и простоту интеграции в современные котельные системы.
