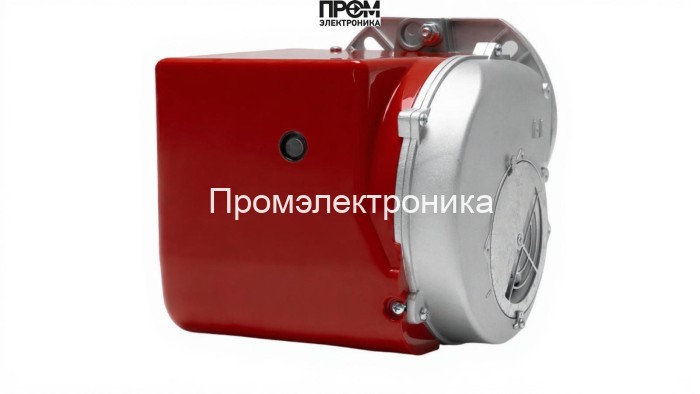

Дизельная горелка Flameair FAL 10/2 1

Техническое описание дизельной горелки Flameair FAL 10/2 1

Детализированное техничeское описание предназначено для инженеров, сервисных специалистов и проектировщиков котельных систем. Горелка Flameair FAL 10/2 1 — двухступенчатая дизельная установка мощностью 47–105 кВт, оптимизированная под современные требования энергоэффективности и надежности 2026 года. В тексте собраны ключевые конструктивные элементы, рабочие параметры и рекомендации по эксплуатации.

Конструктивные узлы и состав горелки

Устройство включает модульную компоновку узлов, обеспечивающую простую замену и быстрый сервис. Основные элементы конструкции:

• Топливный насос — обеспечивает дозированную подачу дизельного топлива при переменном расходе 3.96–8.85 кг/ч, снабжен стандартными фитингами для подключения топливной магистрали.
• Форсунки — распыляют топливо в камеру сгорания с заданной дисперсией для стабильного пламени на двух ступенях мощности.
• Электроды головы сгорания — формируют искру под действием трансформатора розжига, обеспечивают надежный поджиг при температурных и влажностных колебаниях.
• Трансформатор розжига — генератор высокого напряжения для электронного воспламенителя, оптимизирован под питание 220 В.
• Датчик пламени — контролирует наличие горения, взаимодействует с блоком безопасности и топочным автоматом для мгновенной блокировки при сбоях.
• Топочный автомат (блок управления) — реализует логику работы двухступенчатой схемы, самодиагностику и интерфейс для сервисного доступа.
• Сервопривод — управляет воздушной заслонкой и положением дозирующего клапана, обеспечивает корректную подачу воздуха и адаптацию к противодавлению 0–3.5 мбар.
• Клапан (топливный/безопасный) — обеспечивает аварийное перекрытие топлива при отсутствии пламени или при неисправностях системы.
• Реле давления — контролирует давление в топливной системе и передает сигналы в блок управления для защиты от гидравлических перегрузок.

Ключевые параметры и эксплуатация

• Мощность: 47–105 кВт; расход топлива: 3.96–8.85 кг/ч.
• Длина пламенной трубы: 157 мм; класс защиты IP40; питание 220 В.
• Вес: 10.5 кг; габариты: 42×36×32 см; предназначена для водогрейных и паровых котлов с допустимым противодавлением.

Рекомендации по монтажу и обслуживанию

• Монтаж только сертифицированным персоналом с проверкой герметичности топливной магистрали и корректной ориентации пламенной трубы.
• Профилактика: контроль электрических соединений, проверка состояния электродов и форсунок, замена фильтров и уплотнений каждые 6 месяцев или 1000 моточасов.
• Рекомендуется наличие запасных форсунок, электродов и фильтров для минимизации простоя котла.

Flameair FAL 10/2 1 — решение для современных котельных, где требуются предсказуемая регулировка мощности, быстрая диагностика и длительная эксплуатационная стабильность. Техническая архитектура с перечисленными компонентами обеспечивает безопасную и экономичную работу в 2026 году и далее.
