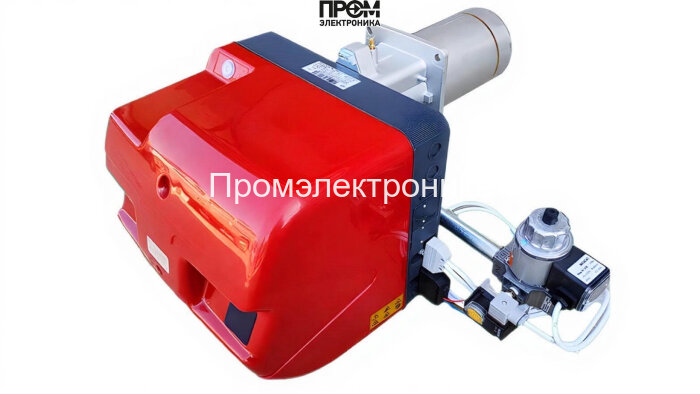

Газовая горелка Riello RS 34 MZ TL FS1 MB 407/1 — техническое описание для инженера

Краткий технический обзор предназначен для проектирования и эксплуатации промышленных котельных. Модель Riello RS 34 MZ TL FS1 — модулируемая газовая горелка мощностью 45–390 кВт, разработанная для устойчивой работы в автоматизированных системах отопления и пара. Конструкция ориентирована на минимизацию цикличности, точную регулировку подачи топлива и совместимость с современными системами управления.

Ключевые узлы и составные элементы

• топливный насос — обеспечивает стабильную подачу газа к рампе и форсункам при заданном давлении;
• датчик пламени — оптический/ионный контроль наличия горения для безопасного отключения при отказе;
• топочный автомат — электронный блок управления модуляцией мощности, логикой пуска и защиты;
• трансформатор розжига — подаёт высоковольтные импульсы на электроды для надежного поджига;
• реле давления — мониторинг и защита по давлению воздуха/газа, предотвращает работу в аварийных режимах;
• форсунки (распылители) — формируют стабильную факельную картину в удлинённой пламенной трубе;
• серводвигатель (сервопривод) — точная регулировка положения заслонок и модуляция воздуха;
• газовый клапан — основное запорное и запорнопусковое устройство с дублирующими элементами безопасности;
• электроды — подача искры и контроль ионизации пламени для надежного запуска и контроля горения.

Технические параметры и эксплуатация

• Диапазон мощности: 45–390 кВт; модуляция позволяет плавно изменять нагрузку без частых циклов включения.
• Пламенная труба: удлинённая, 351×Ø140 мм; оптимизирована для равномерного теплообмена и минимальных эмиссий.
• Рампа MB 407/1 — рабочее давление 17–81.6 мбар; расход газа 4.5–39 нм³/ч.
• Электропитание: 220 В; электродвигатель 300 Вт; потребляемая мощность до 600 Вт.
• Класс защиты: внешние узлы IP40, электрическая часть IP20; рабочая температура 0–40 °C.
• Габариты и масса: 85.9 × 44.2 × 42.2 см, вес ~31 кг.

Преимущества и рекомендации по интеграции

• Высокая энергетическая эффективность и снижение удельного расхода газа при модулируемом режиме.
• Совместимость с системами автоматизации и ПЛК — топочный автомат поддерживает стандарты интеграции.
• Рекомендуется применять в промышленных и коммунальных котельных, пищевой и технологической промышленности.
• Обязательная пусконаладка квалифицированной службой: проверка герметичности рампы, настройка реле давления и калибровка датчика пламени.
• Регламентное обслуживание: проверка электродов и трансформатора розжига, очистка форсунок, тестирование сервопривода и клапанов 1–2 раза в год.

Это описание отражает ключевые технические решения модели Riello RS 34 MZ TL FS1 и содержит перечень основных узлов, значимых для проектирования, безопасной эксплуатации и сервисного обслуживания. Использование перечисленных компонентов обеспечивает устойчивое горение, точную модуляцию и соответствие современным требованиям энергоэффективности и экологии.
