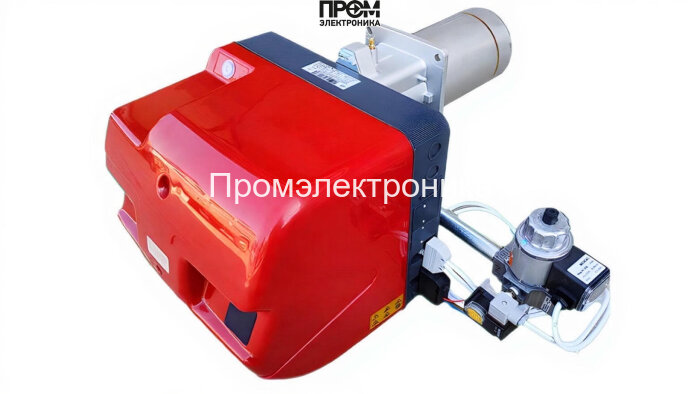

Газовая модулируемая горелка Riello RS 34 MZ TC FS1 — техническое описание и состав узлов

Представленная модель Riello RS 34 MZ TC FS1 — промышленная модулируемая газовая горелка, разработанная для точного регулирования тепловой нагрузки в диапазоне 45–390 кВт. Описание ориентировано на инженеров и сервисные службы: изложены конструктивные узлы, эксплуатационные параметры и ключевые рабочие характеристики с учётом требований SEO 2026 года для запросов типа «модулируемая газовая горелка Riello 45–390 кВт», «промышленная горелка RS 34» и «энергоэффективные горелки для котельных».

Краткие технические параметры

• Мощность: 45–390 кВт
• Давление рампы: 2.6–16 мбар; расход газа: 4.5–39 нм³/ч
• Пламенная труба: L = 216 мм, Ø = 140 мм
• Противодавление: от -1 до 7 мбар
• Электропитание: 220 В; электродвигатель: 300 Вт; потребляемая мощность: 600 Вт
• Классы защиты: IP40 (пылевлагозащита), IP20 (электрозащита)
• Габариты / масса: 72.4 × 44.2 × 42.2 см / 31 кг
• Тип присоединения: Rp 1 1/2"
• Рабочая температура: 0–40 °C

Состав и функциональные узлы горелки

Для оперативной диагностики и грамотного сервисного обслуживания важно знать состав основных рабочих элементов. В конструкции RS 34 присутствуют следующие ответственные узлы:

• Топливный насос — обеспечивает стабилизацию подачи топлива к рампе, минимизирует пульсации давления при модуляции.
• Датчик пламени — безопасный мониторинг наличия факела, совместим с системой управления для быстрого отключения при пропадании пламени.
• Топочный автомат — электронная плата управления модуляцией, обеспечивает плавный выход на требуемую мощность и защитные алгоритмы.
• Трансформатор розжига — генерирует искровой разряд для инициирования горения в стартовой фазе.
• Реле давления — контролирует давление газовой рампы и блокирует подачу в аварийных ситуациях.
• Форсунки — формируют газо-воздушную смесь; подлежат проверке и очистке при плановом ТО.
• Сервопривод — регулирует положение заслонок и клапанов при модуляции мощности.
• Клапан — запорный элемент газовой магистрали с электромагнитным управлением для быстрого перекрытия.
• Электроды — рабочие элементы розжига и контроля искры; критичны для надёжного старта при любых условиях газа.

Особенности эксплуатации и обслуживания

• Плановый регламент: визуальная проверка — ежемесячно; полная проверка рампы и форсунок — 6–12 мес.
• Рекомендовано использовать фильтрацию газа перед рампой; для работы на сжиженном газе требуется переналадка.
• Соблюдать диапазон температур 0–40 °C; при эксплуатации на открытом воздухе предусмотреть защиту и подогрев.

Технический состав и модульная архитектура Riello RS 34 MZ TC FS1 обеспечивают высокую надёжность и экономичность при интеграции в современные котельные и технологические установки, а также упрощают диагностику и замену узлов в полевых условиях.
