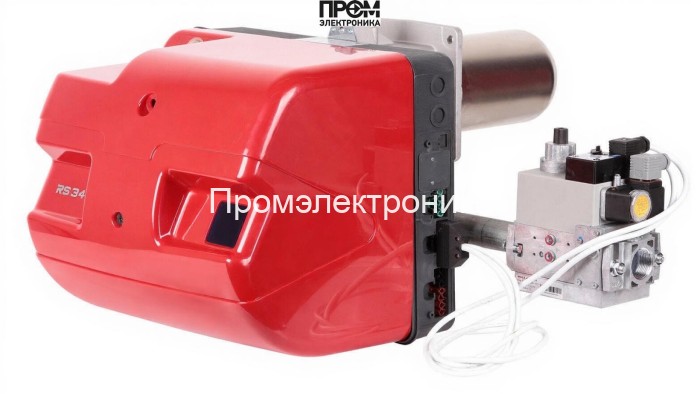

Газовая горелка Riello RS 34/M MZ TC FS1 MB 407/1 — техническое описание

Профессиональная газовая горелка Riello RS 34/M MZ TC FS1 с рампой MB 407/1 разработана для стационарных котельных и технологических установок, где требуется точная электронная модуляция мощности. Модель обеспечивает диапазон 45–390 кВт, отличается модульной конструкцией и упрощённым обслуживанием. В описании приведены ключевые параметры, состав основных узлов и рекомендации по эксплуатации с акцентом на техническую надежность и соответствие современным требованиям энергоэффективности 2026 года.

Ключевые технические параметры

• Мощность: 45–390 кВт — плавная электронная модуляция под нагрузку.
• Пламенная труба: Ø140 мм, длина 216 мм — типовая компоновка для промышленного применения.
• Электропитание: 220 В; потребляемая мощность: 600 Вт; электродвигатель 300 Вт.
• Рабочие давления: рампа 10–68 мбар; противодавление в топке −1…7 мбар.
• Расход газа: 4.5–39 нм³/ч; подключение Rp 3/4".
• Класс защиты IP40, температура эксплуатации 0…40 °C, масса 32 кг.

Конструкция и основные узлы горелки

Модульная компоновка обеспечивает быстрый доступ к узлам и простую замену расходников. В конструкцию входят следующие элементы:

• Топливный насос — обеспечивает стабильную подачу газа в рампу и компенсирует перепады подачи в магистрали.
• Датчик пламени — оптический контроль наличия устойчивого горения и обеспечение безопасности автоматического отключения.
• Топочный автомат — электронный блок управления, реализующий алгоритмы модуляции и защитные режимы.
• Трансформатор розжига — формирует импульсы для электрода розжига при запуске горелки.
• Реле давления — мониторинг давления в системе и блокировка при выходе параметров за пределы допустимых.
• Форсунки — регулируют расход и геометрию струи газа в голове сгорания, критичны для стабильности пламени.
• Сервопривод — исполнительный механизм для плавного изменения положения заслонки и модуляции подачи воздуха/газа.
• Клапан — запорные и регулирующие элементы газовой магистрали с быстрым перекрытием при аварийных ситуациях.
• Электроды — элементы розжига и ионизационного контроля пламени, подлежат регулярной инспекции и замене.

Эксплуатация и сервис

• Монтаж и пусконаладка — только квалифицированными специалистами с настройкой давления рампы и проверки противодавления.
• Регламентное обслуживание — ежегодный осмотр головы сгорания, форсунок и электродов; проверка датчика пламени и узлов управления.
• Рекомендовано оснащение защитой цепей и стабилизацией питающего напряжения, контроль чистоты топлива и параметров воздуха.

Преимущества

• Точная модуляция мощности — экономия топлива и стабильность технологического процесса.
• Модульность конструкции — простая замена узлов и минимальное время простоя.
• Заводская комплектация с рампой MB 407/1 — готовность к монтажу на промышленные котлы.
