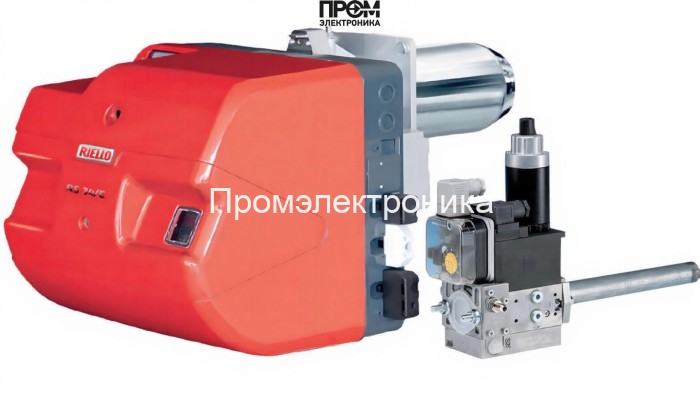

Газовая горелка Riello RS 34/E MZ TC FS1 MB 407/1 — техническое описание и характеристики

Riello RS 34/E MZ TC FS1 MB 407/1 — промышленная модулируемая газовая горелка для стационарных котлов и технологических печей с номинальной мощностью 45–390 кВт. Конструкция оптимизирована под энергосбережение и стабильную работу при широком диапазоне нагрузок: модуляция мощности обеспечивает минимальную цикличность и точный тепловой режим. Описание составлено с учётом современных SEO-требований 2026 года: ключевые слова — модулируемая газовая горелка, энергоэффективность, управление горением, безопасность котельной.

Ключевые узлы и состав горелки

• Топливный насос — обеспечивает стабильную подачу газа в рампу и поддержание требуемого избыточного давления для равномерной работы форсунок.
• Датчик пламени — мультисенсорный контроль наличия факела; быстрый ответ на нештатные ситуации и интеграция с системами безопасности.
• Топочный автомат — электронный блок управления модуляцией мощности, контролирует циклы розжига, защиту по давлению и аварийные сценарии.
• Трансформатор розжига — генерирует высоковольтный импульс для инициации искры на электродах при пуске.
• Реле давления — контроль рабочего и противодавления в топке; предотвращает работу при недостаточной тяге или обратном давлении.
• Форсунки — набор сопел рампы Riello MB 407/1, обеспечивающий точный расход газа в диапазоне 4.5–39 нм³/ч.
• Сервопривод — электронно управляемый привод регулирования положения заслонок и дозирования топлива в режиме модуляции.
• Клапан — многоступенчатая запорная система с электромагнитными и предохранительными элементами для быстрого перекрытия подачи.
• Электроды — зажигание и контроль искрового режима, выполнены с учётом быстрого обслуживания и замены.

Технические параметры (основные)

• Мощность: 45–390 кВт
• Расход газа: 4.5–39 нм³/ч
• Диаметр пламенной трубы: Ø140 мм, длина 216 мм
• Электропитание: 220 В, потребляемая мощность до 600 Вт
• Электродвигатель: 300 Вт, уровень шума 79 дБ
• Рабочее противодавление: от -1 до 7 мбар; давление рампы: 10–66.8 мбар
• Тип соединения: Rp 3/4"; степень защиты IP40

Эксплуатация, мониторинг и обслуживание

• Пусконаладка и настройка модуляции — только уполномоченным сервисом с проверкой датчиков и реле давления.
• Регулярные проверки электродов, форсунок, герметичности газовой рампы и состояния трансформатора розжига — не реже 1 раза в год.
• Интеграция с системами автоматики котла и удалённый мониторинг параметров рекомендованы для повышения энергоэффективности.

Данная модель сочетает точную электронную модуляцию и модульную конструкцию узлов, что упрощает сервис и обеспечивает длительный срок безаварийной работы в промышленных и коммунальных установках.
