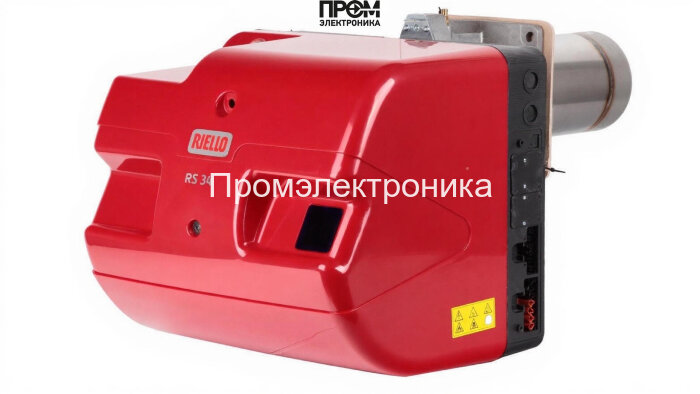

Газовая горелка Riello RS 34/1 MZ TL FS1 — техническое описание и состав узлов

Riello RS 34/1 MZ TL FS1 — промышленная одноступенчатая газовая горелка с удлинённой пламенной трубой (351 мм, Ø140 мм), предназначенная для надёжного сжигания природного газа в котельных и технологических агрегатах мощностью 70–390 кВт. Конструкция и электрические параметры (220 В, электродвигатель 300 Вт, потребление до 600 Вт) обеспечивают стабильную работу при противодавлении от -1 до 7 мбар и расходе топлива 7–39 нм³/ч. Описание составлено в техническом стиле с указанием ключевых элементов горелочного узла и рекомендациями по эксплуатации.

Ключевые технические параметры

• Мощность: 70–390 кВт
• Расход газа: 7–39 нм³/ч
• Противодавление: -1…+7 мбар
• Электропитание: 220 В, электродвигатель 300 Вт
• Потребляемая мощность: до 600 Вт
• Класс защиты: IP40 (внутренний монтаж)
• Уровень шума: 79 дБ
• Вес: 32 кг; габариты: 85.9×44.2×42.2 см

Состав и назначение основных узлов

Горелка Riello RS 34/1 MZ TL FS1 спроектирована как модульный промышленный узел. Ниже перечислены конструктивные элементы и их функциональные обязанности в системе сжигания газа.

• Топливный насос — обеспечивает подачу топлива под заданным давлением к газовой рампе и форсункам, поддерживает стабильность подачи при переменных режимах нагрузки.
• Датчик пламени — контролирует наличие стабильного горения; при ложном или отсутствующем пламени инициирует остановку топочного автомата и блокировку подачи газа.
• Топочный автомат — логический контроллер безопасного пуска/остановки, реализует алгоритмы розжига, контроля пламени, аварийного выключения и последовательности включения узлов.
• Трансформатор розжига — генератор высокого напряжения для электрического поджига; обеспечивает искровой разряд на электродах при старте.
• Реле давления — контроль входного/рабочего давления газа; при отклонениях от допустимого диапазона даёт сигнал на топочный автомат для защиты оборудования.
• Форсунки — элементы распыла и дозирования топлива, выбранные под диапазон расхода 7–39 нм³/ч; обеспечивают оптимальное соотношение газ/воздух и стабильность пламени.
• Сервопривод — механический исполнитель для регулирования положения клапанов и заслонок подачи топлива/воздуха, реализует точное управление подачей в динамике нагрузки.
• Клапан (газовый) — запорный и дозирующий элемент, управляемый топочным автоматом и сервоприводом; при аварии перекрывает подачу газа.
• Электроды — элементы поджига/контроля формы пламени, соединённые с трансформатором розжига и системой контроля пламени.

Инженерные рекомендации по эксплуатации

• Пусковые и наладочные работы проводить сертифицированным персоналом с проверкой газовой рампы и правильностью подключения всех датчиков.
• Периодически проверять работу датчика пламени, состояние электродов и трансформатора розжига; очищать форсунки и пламенную трубу каждые 3–6 мес.
• Контролировать реле давления и целостность топливного насоса, поддерживать параметры подачи в пределах заводских характеристик.
• Обеспечить защиту электрооборудования и подключение к сети 220 В с учётом пусковых токов и требованиями IP40.

Техническое описание ориентировано на проектировщиков и сервисные инженеры, работающих с горелками Riello RS 34/1 MZ TL FS1. Для интеграции в котельную систему используйте заводские параметры по расходу, давлению и электрическим подключениям, а также следуйте инструкциям производителя и нормам промышленной безопасности.
