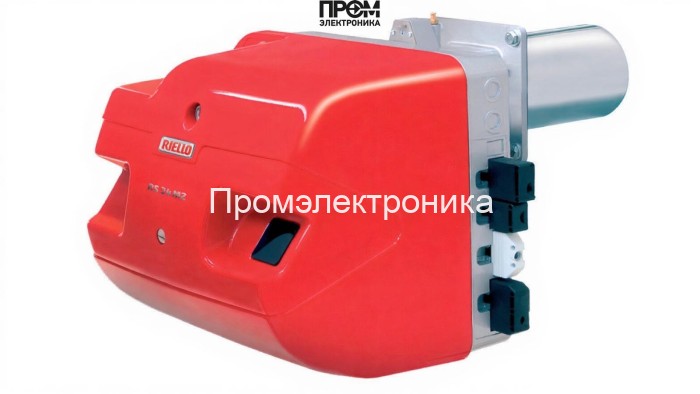

Газовая горелка Riello RS 34/1 MZ TC FS1

Газовая горелка Riello RS 34/1 MZ TC FS1 — техническое описание

Газовая горелка Riello RS 34/1 MZ TC FS1 (арт. 3788510) — одноступенчатое промышленно-бытовое решение для систем отопления средней и малой мощности. Горелка разработана для работы на природном газе (вид топлива: газовая) и оптимизирована для применения там, где важны надежность, простота обслуживания и низкие выбросы. Производитель: Riello (Италия).

Ключевые технические характеристики

• Мощность: от 70 до 390 кВт (рабочий диапазон).
• Расход газа: от 7 до 39 нм³/ч.
• Электропитание: 220 В; потребляемая электрическая мощность — 600 Вт.
• Электродвигатель: 300 Вт.
• Исполнение: одноступенчатая, тип пламенной трубы — стандартная.
• Длина пламенной трубы: 216 мм; диаметр пламенной трубы: 140 мм.
• Противодавление: от -1 до 7 мбар.
• Класс пылевлагозащиты: IP40; уровень шума: 79 дБ.
• Рабочая температура: от 0 до +40 °C.
• Вес: 32 кг; габариты: 72.4 × 44.2 × 42.2 см.
• Комплектация: с головой сгорания и без газовой рампы (возможна базовая и индивидуальная комплектация).

Конструкция и состав горелки

• Корпус и монтажная плита — обеспечивает жесткость и стандартный интерфейс для установки на котел.
• Центробежный вентилятор с выпуклыми лопастями — снижает уровень шума и обеспечивает стабильный поток воздуха.
• Пламенная (сгорания) головка — регулировка геометрии для подстройки под требуемую мощность.
• Электропривод (электродвигатель 300 Вт) и блок питания 220 В.
• Электрические разъемы для быстрого подключения и диагностики.
• Система самодиагностики с возможностью выгрузки данных через оптический интерфейс: часы работы, аварийные остановки, серийные номера и т. п.
• Опциональные элементы: газовая рампа (при заказе), адаптеры для различных типов котлов.

Преимущества

1. Универсальность: широкий диапазон мощности (70–390 кВт) позволяет использовать горелку в разных типах котельного оборудования.
2. Экономичность и экологичность: сниженный объем выбросов оксидов азота, оптимальный расход газа (7–39 нм³/ч).
3. Простота обслуживания: прямой доступ к рабочим узлам, стандартные электрические разъемы, программная диагностика.
4. Шумовой комфорт: вентилятор с оптимизированными лопатками и уровень шума до 79 дБ при максимальной мощности.
5. Компактные габариты и небольшой вес (32 кг) упрощают монтаж и транспортировку.

Области применения — примеры реального использования

• Котельные предприятий малого и среднего бизнеса: производственные цеха, пищевые комбинаты, прачечные.
• Коммунальные и социальные объекты: школы, детсады, административные здания.
• Промышленные технологические установки, требующие стабильного теплоснабжения при ограничениях по выбросам.
• Реинжиниринг существующих котельных: замена устаревших горелок на более экономичные и управляемые блоки.

Для каких котлов подходит

• Водогрейные котлы среднего и малого размера с номинальной тепловой нагрузкой в диапазоне 70–390 кВт.
• Пароводяные и жаротрубные (fire-tube) котлы при соответствии монтажного фланца и допуска по противодавлению (от -1 до 7 мбар).
• Котлы с атмосферной и наддувной камерой сгорания при корректной согласовке газовой рампы и элементов управления.

Эксплуатация и обслуживание

• Монтаж: подключение к газовой магистрали и электропитанию (220 В) выполнять квалифицированным персоналом с соблюдением нормативов.
• Пуско-наладка: регулировка геометрии головки сгорания под требуемую мощность без демонтажа котла.
• Ежемесячное техобслуживание: визуальный осмотр, проверка электрических соединений и состояния вентиляторного узла.
• Профилактика раз в 6–12 месяцев: очистка пламенной трубы, проверка газового коллектора и датчиков самодиагностики.
• Диагностика: использование оптического интерфейса для чтения журналов работы и оперативного выявления причин аварийных остановок.

Практические рекомендации

• Перед установкой подтвердите допустимость противодавления в системе котла (от -1 до 7 мбар).
• Выбирайте комплектацию (с газовой рампой или без) в зависимости от схемы газоснабжения объекта.
• При модернизации котельной учитывайте потребляемую электрическую мощность (600 Вт) и параметры системы управления.

FAQ (часто задаваемые вопросы)

• Вопрос: Подходит ли горелка для котла с номинальной мощностью 100 кВт?
  Ответ: Да — диапазон 70–390 кВт покрывает 100 кВт; требуется корректная настройка головки сгорания.
• Вопрос: Какой расход газа при номинальной нагрузке?
  Ответ: В зависимости от мощности расход находится в диапазоне 7–39 нм³/ч; точное значение определяется при наладке.
• Вопрос: Требуется ли специальный шкаф управления?
  Ответ: Горелка имеет стандартные интерфейсы и разъемы; для сложных схем управления может понадобиться внешний контроллер.
• Вопрос: Можно ли использовать биогаз или низкокалорийные смеси?
  Ответ: Заводская конфигурация рассчитана на природный газ; использование альтернативных газов требует согласования с производителем и адаптации газовой рампы.
• Вопрос: Как часто нужно проводить капитальное обслуживание?
  Ответ: В среднем — раз в 1–2 года в зависимости от условий эксплуатации и качества топлива.

Для проектирования поставки, подбора комплектации и оперативной консультации по монтажу приобретайте оборудование у компании Промэлектроника — обращайтесь по e-mail: sales@prom-elec.com. Специалисты помогут подобрать оптимальную комплектацию (с головой сгорания и/или газовой рампой) и дадут рекомендации по интеграции в конкретную котельную систему.

Гарантированная работоспособность при соблюдении правил монтажа и регламентного обслуживания делает Riello RS 34/1 MZ TC FS1 рациональным выбором для модернизации и нового строительства котельных с требованием по надежности, энергоэффективности и экологическим нормам.
