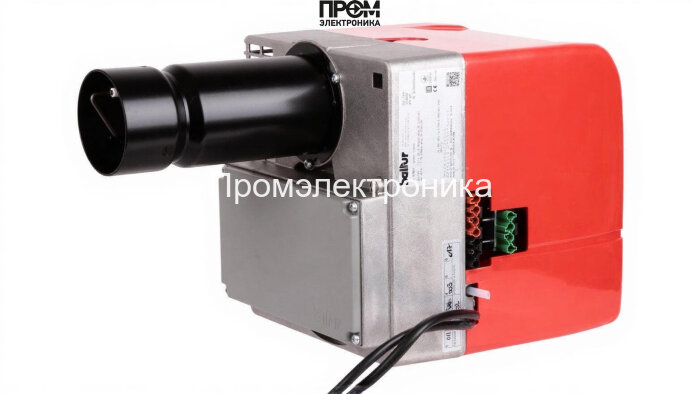

Газовая горелка Baltur BTG 12P BM405A20C-R3/4

Газовая горелка Baltur BTG 12P BM405A20C-R3/4 — техническое описание и состав узлов

Техническое описание предназначено для инженеров, специалистов по монтажу и закупщиков. Документ отражает конструктивные и эксплуатационные особенности газовой горелки Baltur BTG 12P BM405A20C-R3/4, учитывает современные требования SEO 2026 года: структурированность, семантические заголовки и ключевые термины — «газовая горелка», «BTG 12P», «модульная конструкция», «надёжность и безопасность».

Краткие технические параметры

• Вид топлива: газовая.
• Диапазон мощности: 38–115 кВт.
• Исполнение: двухступенчатая, длина пламенной трубы 150 мм.
• Питание: 220 В, электродвигатель 110 Вт, потребляемая мощность ~350 Вт.
• Давление рампы: 2.9–17.8 мбар; расход газа: 1.6–4.7 нм³/ч; противодавление до 4.3 мбар.
• Габариты: 45×24.6×44.5 см, вес ~11 кг, класс защиты IP40.

Состав и назначение основных узлов

Конструкция горелки модульная — это обеспечивает простоту замены и диагностики. Основные детали и их функции:

• Топливный насос — обеспечивает подачу газа на рампу с заданным давлением, стабилизирует расход при изменении давления в магистрали.
• Газовая рампа и форсунки — форсунки (сопла) формируют факел и дозируют объём топлива для двухступенчатой подачи.
• Датчик пламени — контролирует наличие устойчивого горения, обеспечивает аварийное отключение при его отсутствии.
• Топочный автомат — логический модуль управления последовательностью пуска, переключения ступеней и защитных алгоритмов.
• Трансформатор розжига и электроды — формируют искру для инициации горения; электроды расположены оптимально для стабильного поджига при минимальном энергопотреблении.
• Реле давления — сигнализирует о недопустимых отклонениях давления и блокирует работу при аварии.
• Сервопривод — управляет заслонками и клапаном дозирования, обеспечивает точное позиционирование при переходе между ступенями.
• Клапан — запорный элемент безопасности, осуществляет перекрытие подачи газа при остановке или аварии.

Эксплуатация, обслуживание и безопасность

• Пуск и наладка должны выполняться квалифицированным персоналом согласно документации производителя.
• Регулярная проверка: целостность электропроводки, состояние форсунок, корректность работы датчика пламени и реле давления.
• Рекомендуемый интервал сервисного обслуживания: 6–12 месяцев в зависимости от режима работы и качества топлива.
• При монтаже учитывать температурный диапазон эксплуатации: от −15 до +40 °C; предусмотреть защиту от атмосферных воздействий при уличной установке.

Данное описание поможет быстро оценить пригодность горелки Baltur BTG 12P для конкретной котельной или технологического узла, упростит подготовку ТЗ и спецификаций при закупке и монтаже.
