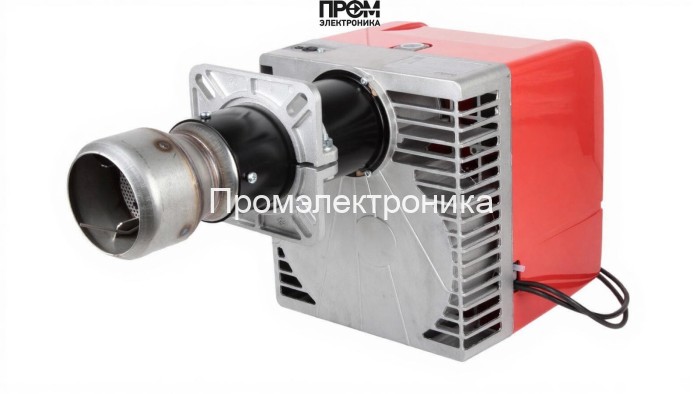

Газовая горелка Baltur BTG 15 MM405 A20C-R3/4

Газовая горелка Baltur BTG 15 MM405 A20C-R3/4 — техническое описание

Представленная газовая горелка Baltur BTG 15 разработана для стабильного и экономичного сжигания газа в котельных малой и средней мощности. Конструкция ориентирована на простоту монтажа, удобство обслуживания и длительную эксплуатацию в условиях промышленных и коммунально‑бытовых установок. Горелка обеспечивает рабочий диапазон мощности 50–160 кВт и аккуратную модуляцию подачи топлива и воздуха при стандартном давлении рампы 3.2–20.2 мбар.

Ключевые технические узлы и составные детали

• Топливный насос — обеспечивает стабильную подачу газа при изменении давления в магистрали и гарантирует равномерность подачи к форсункам.
• Датчик пламени — контролирует наличие и характер пламени, обеспечивает автоматическое отключение при его потухании.
• Топочный автомат — блок управления пуском/остановом и захватом аварийных состояний, совместим с внешней автоматикой котельной.
• Трансформатор розжига — формирует импульсы для поджига топлива и обеспечивает надёжный старт в разных условиях.
• Реле давления — сигнализирует и блокирует работу горелки при выходе давления за допустимые пределы.
• Форсунки — обеспечивают распыл и оптимальную смесь газа с воздухом для полного сгорания.
• Сервопривод — исполнительный механизм регулировки заслонок и дозирования топлива при одноступенчатом исполнении.
• Клапан (запорный/регулирующий) — ступенчатая или пропорциональная задвижка в зависимости от конфигурации рампы.
• Электроды — узел розжига и контроля искрового разряда, рассчитан на длительную службу при корректном обслуживании.

Технические характеристики (основные)

• Мощность: 50–160 кВт
• Расход газа: 5–16.1 нм³/ч
• Электропитание: 220 В, электродвигатель 185 Вт, потребляемая мощность 330 Вт
• Тип пламенной трубы: стандартная, длина 280 мм
• Класс защиты: IP40; вес ≈10 кг; габариты 68×30.3×36.8 см
• Подключение: Rp 3/4"; противодавление в топке 0–4 мбар; давление рампы 3.2–20.2 мбар

Преимущества и эксплуатационные особенности

• Модульная конструкция упрощает замену форсунок, электродов и сервопривода, минимизируя время ТО.
• Интеграция с системами автоматизации котельной и возможностью подключения сигналов BMS для оптимизации энергоэффективности.
• Низкий уровень шумов и экономный расход топлива при правильно настроенных элементах управления (реле давления, топочный автомат).
• Применение современных датчиков пламени и реле давления повышает безопасность эксплуатации и снижает риск аварий.

Рекомендации по монтажу и обслуживанию

• Монтаж и пусконаладка — только квалифицированным персоналом в соответствии с нормативами газовой безопасности.
• Регулярная проверка и очистка форсунок, состояния электродов и трансформатора розжига; проверка герметичности рампы и клапанов.
• Плановая диагностика топочного автомата и проверка отклика датчика пламени для предотвращения ложных срабатываний.

Baltur BTG 15 — технически продуманное решение для надёжного и управляемого сжигания газа в котлах, где важны стабильность параметров, простота обслуживания и совместимость с современной автоматикой 2026 года.
