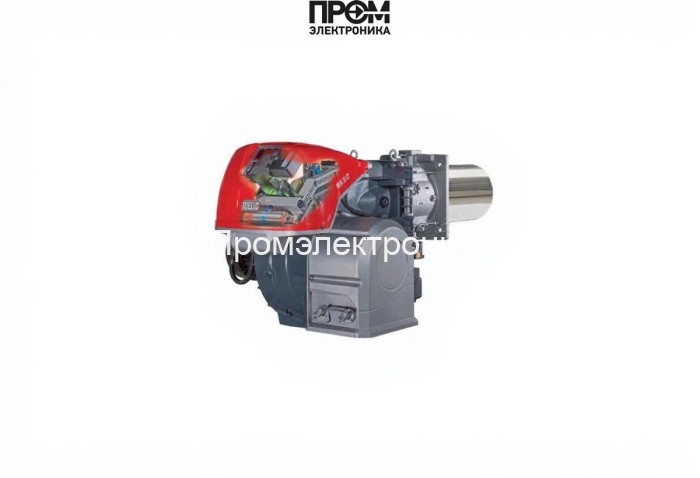

Газовая горелка Riello RS 310/M MZ TC FS1 — техническое описание и состав узлов

Представленная модель Riello RS 310/M MZ TC FS1 — промышленная газовая горелка прогрессивного типа, спроектированная для надёжной работы в паровых и водогрейных котлах большой мощности. Описание и характеристики используются для оперативной оценки совместимости с существующими теплоэнергетическими системами и для планирования сервисного обслуживания по современным требованиям энергоэффективности 2026 года.

Ключевые технические параметры

• Мощность: 600–3900 кВт
• Расход газа: 60–390 нм³/ч
• Электропитание: 380 В, потребл. эл. мощн. 8800 Вт
• Электродвигатель: 7500 Вт
• Длина пламенной трубы: 519 мм
• Класс защиты: IP54, уровень шума 78 дБ
• Рабочая температура: 0…40 °C

Конструктивные узлы и функциональные элементы

• Топливный насос — обеспечивает стабильное и дозированное поступление топлива к форсункам. Насос рассчитан на работу в диапазоне переменных нагрузок и оснащается защитой от сухого хода.
• Форсунки — точная газовая дискретизация потока, оптимизированная геометрия сопла для формирования равномерного факела и минимизации эмиссии не сгоревших компонентов.
• Клапан — многоступенчатый запорно-регулирующий элемент с контролем герметичности, обеспечивающий аварийное перекрытие подачи топлива.
• Сервопривод — регулирует положение газовой арматуры и воздухораспределительных заслонок в соответствии с командой системы управления, обеспечивает быстродействие при переходных режимах.
• Датчик пламени — оптический/ионный контролёр присутствия факела, интегрируется в систему аварийного отключения при детекции отсутствия стабильного горения.
• Топочный автомат — PLC-контроллер последовательности розжига и мониторинга, реализует логики предзапуска, розжига и аварийной блокировки в соответствии с промышленными стандартами.
• Трансформатор розжига — высоковольтный узел для создания искры между электродами, рассчитан на интенсивный цикл включений и поддержку устойчивого поджига.
• Электроды — элементы поджига и ионизационного контроля, выполнены из жаростойких материалов для стабильной работы при высоких температурах пламена.
• Реле давления — контроль параметров подачи и противодавления в топке; реализует защитные сценарии при выходе параметров за допустимые пределы.

Преимущества и эксплуатационные рекомендации

• Модульная конструкция упрощает замену сервисных узлов и модернизацию систем управления.
• Компоненты рассчитаны на длительные интервалы межсервисного обслуживания при соблюдении регламентов.
• Рекомендуется организовать периодическую проверку датчика пламени, трансформатора розжига и герметичности клапанов не реже одного раза в полугодие.

Riello RS 310/M MZ TC FS1 подходит для интеграции в современные котельные решения с акцентом на энергоэффективность и соответствие требованиям 2026 года по мониторингу и автоматизации процессов горения.
