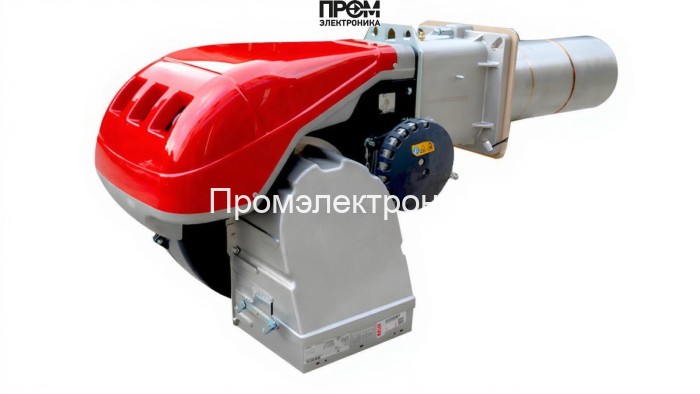

Газовая горелка Riello RS 200/EV O2 BLU TC FS1/FS2 MB 420/1 — техническое описание

Техническое описание предназначено для инженеров и сервисных специалистов. Модель Riello RS 200/EV — модулируемая газовая горелка промышленного класса, рассчитанная на диапазон мощностей 550–2400 кВт. Включены ключевые эксплуатационные параметры и составные узлы устройства с указанием функций и требований к обслуживанию.

Ключевые технические параметры

• Вид топлива: природный газ.
• Мощность: 550–2400 кВт (модуляция выходной мощности).
• Пламенная труба: длина 373 мм, диаметр 222 мм.
• Электропитание: 220/380 В. Потребляемая мощность: 6500 Вт. Электродвигатель 5500 Вт.
• Расход газа: 30–186 нм³/ч. Давление рампы: 24.9–80 мбар. Противодавление: −0.5…13.2 мбар.
• Классы защиты: IP40 (компоненты), электрозащита IP44. Уровень шума: 94 дБ.
• Габариты и масса: 140.1 × 76 × 65 см, вес 101 кг. Подключение: Rp 2".

Конструкция и состав горелки — основные детали

Горелка выполнена по модульной схеме: отдельные блоки подключения, узлы управления и безопасности обеспечивают простоту замены и наладки. В состав горелки входят следующие критичные элементы:

• Топливный насос — обеспечивает стабильную подачу газа при изменении давления в сети; рассчитан на заданные границы давления рампы.
• Датчик пламени — фиксирует наличие стабильного факела, интегрирован в цепи безопасности блока управления.
• Топочный автомат — основной управляющий модуль, реализует алгоритмы запуска, модуляции и останова.
• Трансформатор розжига — генерирует высоковольтный импульс для инициирования искры при запуске.
• Реле давления — контролирует давление газа в рампе, блокирует работу при отклонениях за пределы допустимого.
• Форсунки — прецизионные сопла дозирования топлива, обеспечивают равномерность смешения газа и воздуха.
• Сервопривод — управляет положением заслонок/клапанов для точной модуляции потока воздуха и топлива.
• Клапан (магнитный/регулирующий) — автоматическое перекрытие подачи газа при аварийных состояниях.
• Электроды — система ионизационного контроля и розжига, выполнена с учетом быстрого обслуживания.

Управление, безопасность и эксплуатация

• Электронная модуляция обеспечивает плавное изменение мощности и экономию топлива в переходных режимах.
• Коммуникация с внешними системами: возможность интеграции с ПЛК и системами удалённого мониторинга через стандартные интерфейсы (по проекту).
• Система безопасности: датчик пламени + реле давления + автоматический клапан образуют трёхуровневую защиту от нештатных ситуаций.

Рекомендации по обслуживанию

• Плановые проверки герметичности рампы и соединений — не реже одного раза в 6 месяцев.
• Проверка и очистка форсунок и пламенной трубы при плановом ТО; замена электродов при снижении стабильности розжига.
• Проверка работы трансформатора розжига и целостности кабельных соединений перед пуском сезона.
• Проверка алгоритмов топочного автомата и калибровка сервопривода при интеграции с инвертором.

Заключение

Riello RS 200/EV — рациональное решение для промышленных и коммунально‑бытовых котельных с высокими требованиями к энергоэффективности и безопасности. Техническая архитектура и перечисленные составные узлы (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивают надежную эксплуатацию и простоту сервисного обслуживания. При проектировании систем отопления и паропроизводства учитывайте параметры давления, расхода и требования по присоединению.
